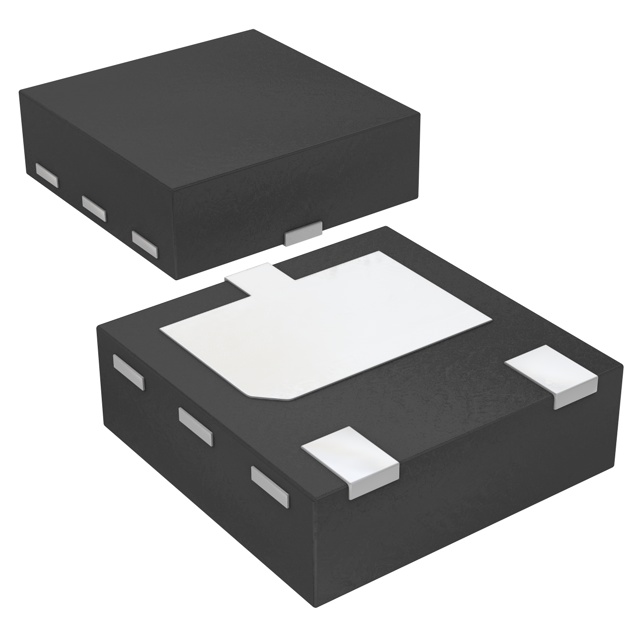

PBSS5360PAS-QX

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: PNP 2.5W 8V 100nA 80V 60V 3A DFN-2020D-3 贴片安装
供应商型号: 3912202
供应商: 海外现货
标准整包数: 5
NEXPERIA 三极管(BJT) PBSS5360PAS-QX

PBSS5360PAS-QX概述


    产品简介


    PBSS5360PAS是一款低压饱和(BISS)PNP晶体管,由Nexperia公司生产。它采用超薄的DFN2020D-3(SOT1061D)无引脚表面贴装封装,具备中等功率能力和可见及可焊侧垫。其主要特点包括低集电极-发射极饱和电压(VCEsat),高电流能力和高温度适应能力。其互补NPN型号为PBSS4360PAS。PBSS5360PAS广泛应用于负载开关、电池驱动设备、电源管理、充电电路以及电机和风扇等功率开关场合。

    技术参数


    - 工作电压:最大为-60V
    - 最大连续集电极电流:-3A
    - 峰值集电极电流:-6A(单脉冲,tp ≤ 1ms)
    - 饱和电阻:在IC=-3A,IB=-300mA时,典型值为87mΩ
    - 工作温度范围:存储温度-65°C到175°C,工作温度-55°C到175°C
    - 热阻:在自由空气中,从结点到环境的热阻最小值为250K/W

    产品特点和优势


    1. 低饱和电压:PBSS5360PAS具有低集电极-发射极饱和电压(VCEsat),这有助于减少功耗并提高效率。
    2. 高电流能力:能够处理高达-3A的连续集电极电流,适用于需要大电流的应用场景。
    3. 高温适用性:可在高达175°C的工作温度下稳定运行,满足恶劣环境下的需求。
    4. 小面积要求:由于其紧凑的设计,能显著减少印刷电路板(PCB)的空间占用。
    5. 优异的热导电性:暴露的散热器设计使得其具有良好的热传导性能。
    6. 高可靠性:符合AEC-Q101标准,适合汽车应用。

    应用案例和使用建议


    应用场景:
    - 负载开关:作为电子设备中的负载开关,控制电流的通断。
    - 电池驱动设备:可用于各种便携式设备中,如移动电源和手持设备。
    - 电机和风扇控制:应用于电动机和风扇等设备中,实现精确控制。
    使用建议:
    - 在进行电路设计时,需考虑其最大连续集电极电流和峰值电流限制,避免过载。
    - 由于其良好的热传导性能,合理布置散热路径可以进一步提高其稳定性。
    - 在高湿度或高温环境下使用时,建议采取适当的保护措施以防止电路损坏。

    兼容性和支持


    - 兼容性:该产品与常见的电路板兼容,尤其适用于自动光学检测(AOI)的焊接检查。
    - 支持和维护:Nexperia公司提供了全面的技术支持和服务,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    1. 问题:电路过载导致器件烧毁。
    解决方案:确保电路设计符合器件的最大电流和电压要求。
    2. 问题:焊接过程中出现虚焊。
    解决方案:使用正确类型的焊膏和适当的焊接温度,确保焊点质量。
    3. 问题:温度过高影响性能。
    解决方案:通过合理布局散热路径或增加散热片来降低工作温度。

    总结和推荐


    综上所述,PBSS5360PAS凭借其卓越的性能和广泛的适用范围,非常适合于多种应用场景。其低饱和电压和高电流能力使其在许多功率控制和管理场合表现出色。考虑到其优越的热传导特性和高可靠性,我们强烈推荐将此器件用于对性能和稳定性有严格要求的项目中。Nexperia提供的完善技术支持也将确保产品在使用过程中的稳定性和可靠性。

PBSS5360PAS-QX参数

参数
VCBO-最大集电极基极电压 80V
VCEO-集电极-发射极最大电压 60V
集电极电流 3A
晶体管类型 PNP
最大功率耗散 2.5W
最大集电极发射极饱和电压 450mV@ 300mA,3A
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
VEBO-最大发射极基极电压 8V
配置 -
通用封装 DFN-2020D-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
