PMEG100T050ELPE-QZ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA

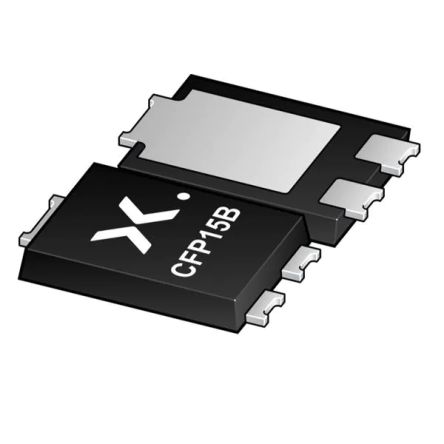

产品描述: Nexperia 肖特基整流二极管, 5A, 100V, 表面贴装, CFP15B封装
供应商型号: 3784133
供应商: 海外现货
标准整包数: 1
NEXPERIA 整流二极管/整流桥 PMEG100T050ELPE-QZ

PMEG100T050ELPE-QZ概述

    Nexperia PMEG100T050ELPE-Q 技术手册

    1. 产品简介


    Nexperia 的 PMEG100T050ELPE-Q 是一款高效能的沟槽式 Mega Schottky 隧道二极管,采用CFP15B(SOT1289B)封装。它主要用于高效率直流到直流转换、汽车LED照明、开关电源、飞轮应用、反向极性保护和OR-ing等领域。这款二极管具备低正向电压、低恢复时间和低漏电流等特性,使其成为多种应用场景的理想选择。

    2. 技术参数


    - 正向平均电流:5 A(δ = 0.5,f = 20 kHz,方波;温度≤163°C)
    - 反向电压:100 V(Tj = 25 °C)
    - 正向电压:750 mV 至 810 mV(IF = 5 A,脉冲;Tj = 25 °C)
    - 反向电流:0.4 μA 至 2.5 μA(VR = 100 V,脉冲;Tj = 25 °C)
    - 瞬态热阻抗:Rth(j-a)为70 K/W(FR4 PCB,单面铜,锡电镀,标准脚印)
    - 最大反向电压:100 V(Tj = 25 °C)

    3. 产品特点和优势


    - 低正向电压:减少功耗,提高效率。
    - 低反向电流和低恢复电流:确保稳定的性能。
    - 高功率能力:采用剪接绑定技术,提高可靠性和稳定性。
    - 小型扁平引脚表面贴装塑料封装:占用空间小,易于安装。
    - 符合AEC-Q101标准:适用于汽车应用。

    4. 应用案例和使用建议


    - 高效率DC到DC转换:用于电池供电设备,提高能源利用率。
    - 汽车LED照明:适用于汽车照明系统,提供稳定的电力供应。
    - 开关电源:用于各种类型的电源设备,提高转换效率。
    - 飞轮应用:用于电动工具或机械装置,保护电路免受瞬时电流冲击。
    使用建议:
    - 在高电流应用中,注意散热设计以避免过热。
    - 确保正确的连接方式以防止错误操作导致损坏。
    - 使用合适的焊接工艺以确保良好的电气连接和机械稳定性。

    5. 兼容性和支持


    - 兼容性:该产品与常见的PCB板和焊接工艺兼容,适用于多种应用。
    - 技术支持:Nexperia 提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    - 问题:过热
    - 解决方案:增加散热片,改善散热条件。
    - 问题:电流不稳定
    - 解决方案:检查连接是否稳固,确认焊接质量良好。
    - 问题:泄漏电流过高
    - 解决方案:检查环境湿度,保持干燥环境,防止湿气侵蚀。

    7. 总结和推荐


    Nexperia 的 PMEG100T050ELPE-Q 是一款高性能、高可靠性的Schottky二极管,特别适合汽车和其他高要求的应用环境。它的低功耗、高效率和出色的电气特性使其成为市场上同类产品中的佼佼者。强烈推荐用于需要高稳定性和高可靠性的应用场合。

PMEG100T050ELPE-QZ参数

参数
If - 正向电流 5A
Ir - 反向电流 2.5μA
Vr-反向电压 100V
反向恢复时间 12ns
正向浪涌电流 100A
配置 -
通用封装 CFP-15B
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PMEG100T050ELPE-QZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMEG100T050ELPE-QZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PMEG100T050ELPE-QZ PMEG100T050ELPE-QZ数据手册

PMEG100T050ELPE-QZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3873
10+ ¥ 1.8809
100+ ¥ 1.7362
500+ ¥ 1.6205
1000+ ¥ 1.5915
5000+ ¥ 1.5915
库存: 1146
起订量: 27 增量: 0
交货地:
最小起订量为:10
合计: ¥ 18.8
直接购买
加入购物车
