首页  >  产品百科  >  PMEG060V100EPDAZ

PMEG060V100EPDAZ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: Nexperia 肖特基二极管 二极管, 14A, 60V, 表面贴装, CFP-15封装, 2 + Tab针
供应商型号: TS-PMEG060V100EPDAZ
供应商: 海外现货
标准整包数: 5000

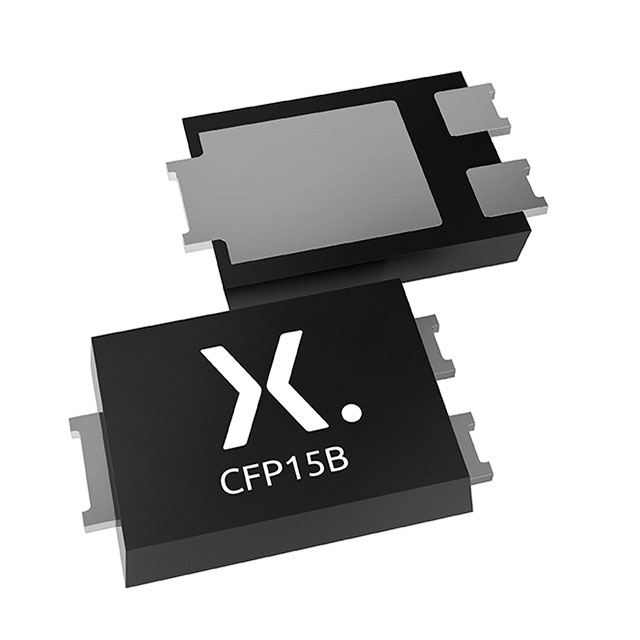

NEXPERIA 整流二极管/整流桥 PMEG060V100EPDAZ

PMEG060V100EPDAZ概述

    # PMEG060V100EPD 技术手册解读

    产品简介


    PMEG060V100EPD 是一款60V,10A的低正向电压(VF)MAXI平面高效通用肖特基势垒整流器,属于MAXI系列。它具有集成的保护环以提供应力保护,封装于CFP15(SOT1289)小型扁平引脚表面贴装塑料封装中,适用于多种电源转换应用。

    技术参数


    - 额定电压(VR):最大60V
    - 平均正向电流(IF(AV)):最大10A
    - 正向电压(VF):当正向电流为10A时,正向电压范围为480mV至560mV
    - 反向电流(IR):在60V反向电压下,脉冲状态下反向电流范围为200µA至700µA
    - 非重复性峰值正向电流(IFSM):最大210A
    - 总功率耗散(Ptot):最大3.75W(环境温度Tamb ≤ 25°C)
    - 热阻抗(Rth(j-a)):从结点到环境的最大热阻抗在自由空气中为90K/W
    - 最大结温(Tj):175°C
    - 存储温度(Tstg):-65°C至175°C

    产品特点和优势


    - 高效率:由于采用焊接技术和散热片设计,具有高功率能力。
    - 紧凑设计:典型高度仅0.78mm的小型薄型SMD封装。
    - 认证标准:通过AEC-Q101标准测试,适合汽车应用。

    应用案例和使用建议


    - 低电压整流:适用于需要高效整流的应用场景。
    - 高效率直流到直流转换:适用于DC-DC转换器中,提高效率。
    - 开关模式电源:用于开关模式电源中进行能量转换。
    - 自由轮转应用:防止电机反转,保护电路。
    - 极性反接保护:保护电路免受极性反接的影响。
    - 低功耗应用:适用于对功耗要求较高的场合。
    使用建议
    - 在使用过程中注意避免超过其规定的电压和电流限制,确保电路安全稳定运行。
    - 在高功率应用中,考虑增加散热措施,如使用更大的铜箔或者散热垫。

    兼容性和支持


    - PMEG060V100EPD 封装符合CFP15(SOT1289)标准,适用于多种印刷电路板布局。
    - 厂商提供详尽的技术文档和支持服务,包括热管理、电路设计指南等,以帮助客户更好地利用该产品。

    常见问题与解决方案


    - Q: 如何正确选择散热方案?
    - A: 可以参考技术手册中的热阻抗数据,在不同的工作条件下选择合适的散热材料或散热片。
    - Q: 产品是否支持自动波峰焊?
    - A: 支持,手册中有详细的焊锡布局图和工艺指导。
    - Q: 产品是否可以承受瞬态冲击?
    - A: 产品具有较强的瞬态耐受能力,但仍需根据具体应用情况进行评估并采取相应防护措施。

    总结和推荐


    PMEG060V100EPD凭借其高效的整流性能、卓越的热稳定性以及广泛的适用范围,成为多种应用中的理想选择。特别是针对需要高效率、低功耗的应用场合,它表现出色。因此,强烈推荐此产品在工业控制、消费电子和汽车电子等领域中使用。
    通过上述分析,我们可以看出PMEG060V100EPD是一款技术先进、可靠性高的电子元器件,非常适合需要高性能整流解决方案的设计项目。建议开发工程师在面对特定应用需求时考虑采用这款产品。

PMEG060V100EPDAZ参数

参数
Vr-反向电压 60V
反向恢复时间 33ns
正向浪涌电流 210A
配置 -
If - 正向电流 10A
Ir - 反向电流 700μA
长*宽*高 4.3mm*5.8mm*780μm
通用封装 CFP-15
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

PMEG060V100EPDAZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMEG060V100EPDAZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PMEG060V100EPDAZ PMEG060V100EPDAZ数据手册

PMEG060V100EPDAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3026 ¥ 2.5718
10000+ $ 0.2855 ¥ 2.4266
库存: 15000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 12859
直接购买
