首页  >  产品百科  >  PSMN057-200B,118

PSMN057-200B,118

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 250W(Tc) 20V 4V@1mA 96nC@ 10 V 1个N沟道 200V 57mΩ@ 17A,10V 39A 3.75nF@25V D2PAK 贴片安装 10.3mm*9.4mm*4.5mm
供应商型号: A-PSMN057-200B,118
供应商: 云汉优选
标准整包数: 10
NEXPERIA 场效应管(MOSFET) PSMN057-200B,118

PSMN057-200B,118概述

    Nexperia PSMN057-200B N-channel TrenchMOS SiliconMAX Standard Level FET

    1. 产品简介


    Nexperia的PSMN057-200B是一款采用塑料封装的硅基增强型场效应晶体管(FET),采用TrenchMOS技术制造。这款电子元器件专为计算、通信、消费电子及工业应用设计并认证。它具有较低的导通电阻和快速的开关特性,适合高频率应用场合。

    2. 技术参数


    PSMN057-200B的技术参数包括:
    - VDS(漏极-源极电压): 最大200V
    - ID(漏极电流): 最大39A
    - Ptot(总功率耗散): 最大250W(Tmb=25°C)
    - RDSon(漏极-源极导通电阻): 41至57mΩ(VGS=10V, ID=17A, Tj=25°C)
    - QGD(栅极-漏极电荷): 37至50nC(VGS=10V, ID=39A, VDS=160V, Tj=25°C)
    - Ciss(输入电容): 3750至5036pF(VDS=25V, VGS=0V, f=1MHz, Tj=25°C)
    - Coss(输出电容): 385至520pF(VDS=25V, VGS=0V, f=1MHz, Tj=25°C)

    3. 产品特点和优势


    PSMN057-200B的独特功能和优势包括:
    - 低热阻:提高工作功率
    - 低导通损耗:由于低RDSon
    - 快速开关特性:适合高频应用

    4. 应用案例和使用建议


    PSMN057-200B适用于以下应用场景:
    - DC-DC转换器
    - 开关电源
    使用建议:
    - 在高频率应用中确保电路设计合理,以避免不必要的功率损耗。
    - 注意散热设计,以保持器件在正常温度范围内运行。

    5. 兼容性和支持

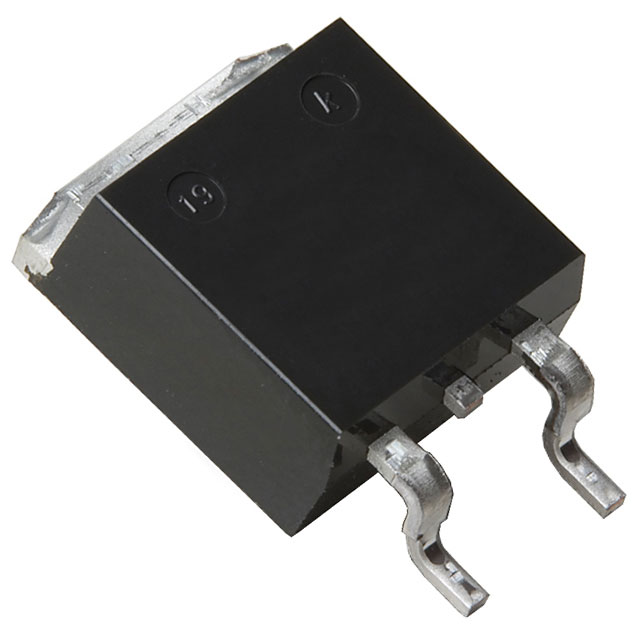

    PSMN057-200B采用D2PAK塑料单端表面贴装封装(SOT404),适合大多数PCB布局。Nexperia提供全面的支持文档和技术支持,以帮助客户顺利集成此器件。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题: 高温下器件性能下降。
    - 解决方案: 使用合适的散热片和风扇,以确保器件工作在推荐的工作温度范围内。

    - 问题: 开关损耗高。
    - 解决方案: 确保电路中不存在额外的寄生电感和电容,尽量减少布局带来的影响。

    7. 总结和推荐


    总的来说,Nexperia PSMN057-200B是一款性能优越的N沟道TrenchMOS SiliconMAX标准级场效应晶体管。其低RDSon和快速开关特性使其非常适合于高频开关电源和DC-DC转换器等应用。尽管价格可能稍高于同类产品,但其卓越的性能和可靠性使其成为许多高要求应用的理想选择。因此,我强烈推荐此器件给需要高性能电子元器件的应用工程师。

PSMN057-200B,118参数

参数
Vds-漏源极击穿电压 200V
栅极电荷 96nC@ 10 V
最大功率耗散 250W(Tc)
配置 独立式
Vgs(th)-栅源极阈值电压 4V@1mA
Id-连续漏极电流 39A
通道数量 1
Ciss-不同 Vds 时的输入最大电容 3.75nF@25V
Rds(On)-漏源导通电阻 57mΩ@ 17A,10V
Vgs-栅源极电压 20V
FET类型 1个N沟道
长*宽*高 10.3mm*9.4mm*4.5mm
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMN057-200B,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMN057-200B,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMN057-200B,118 PSMN057-200B,118数据手册

PSMN057-200B,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
