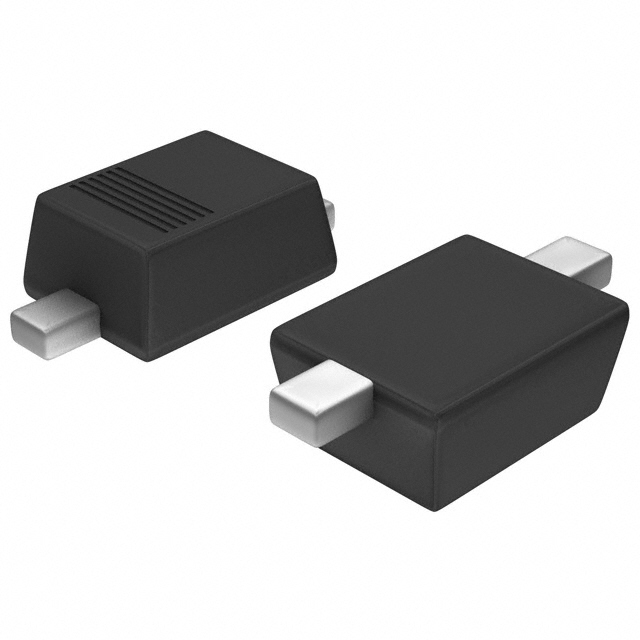

PZU24B,115

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 50nA 24V 30Ω 550mW 独立式 SOD-323F 贴片安装 1mm*600μm*500μm
供应商型号: CY-PZU24B,115
供应商: Avnet
标准整包数: 1
NEXPERIA 齐纳(稳压)二极管 PZU24B,115

PZU24B,115概述

    Nexperia PZUxB Series Zener Diodes

    1. 产品简介


    概述
    Nexperia PZUxB系列是一系列通用单向齐纳二极管,封装为SOD323F(SC-90)非常小型且扁平的表面贴装器件(SMD)塑料封装。这些二极管广泛应用于电压调节和保护电路中。
    主要功能
    - 用于电压稳定和保护电路
    - 提供小尺寸封装,适合表面安装设计
    - 工作电压范围广:从2.4V到36V
    应用领域
    - 一般调节功能
    - 各种电子设备中的电压稳压和保护

    2. 技术参数


    以下是根据技术手册中提供的信息整理的技术规格和性能参数:
    - 总功率耗散:≤ 310 mW(环境温度低于25°C)
    - 非重复峰值反向电流:高达40W
    - 前向电压:在100mA时,典型值为1.1V
    - 结温:-65°C 至 +150°C
    - 存储温度:-65°C 至 +150°C
    - 热阻:
    - 结至环境:400K/W(自由空气)
    - 结至焊点:55K/W(焊点为阴极)

    3. 产品特点和优势


    - 小巧轻便:SOD323F封装使其成为表面安装的理想选择。
    - 高可靠性:适用于宽温度范围,保证在各种恶劣环境下稳定工作。
    - 广泛应用:从低压到高压,覆盖多种应用场合,具有广泛的适用性。

    4. 应用案例和使用建议


    应用场景
    - 电源管理:通过调节输出电压,确保负载稳定供电。
    - 电路保护:防止过电压损坏敏感组件。
    - 信号处理:作为电压参考,提供精确稳定的电压水平。
    使用建议
    - 在实际应用中,应根据所需的工作电压选择合适的型号。
    - 需要注意的是,在高功耗情况下,应遵循手册中的散热指导原则以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:SOD323F封装使得这些二极管可以与大多数标准PCB相兼容。
    - 技术支持:制造商提供详尽的技术文档和支持,帮助客户顺利完成设计和应用。

    6. 常见问题与解决方案


    - 问题1:二极管过热。
    - 解决方案:增加散热措施,例如使用更大的散热片或者降低功耗。
    - 问题2:工作电压不稳定。
    - 解决方案:检查输入电压是否在允许范围内,并适当调整外围电路。

    7. 总结和推荐


    综合评估
    Nexperia PZUxB系列二极管在设计上充分考虑了小型化、低功耗和高可靠性要求。它们在众多应用场合中表现出色,特别是在需要紧凑设计和高效性能的领域。
    推荐
    鉴于其广泛的应用范围和卓越的性能,强烈推荐在需要电压调节和保护功能的电子设计中采用此系列产品。同时,制造商提供的全面技术支持也将有助于客户快速掌握和应用这些二极管。

PZU24B,115参数

参数
最大功率耗散 550mW
标称齐纳电压 24V
配置 独立式
最大功率 310mW
Ir - 反向电流 50nA
最大齐纳阻抗 30Ω
电压容差 ±5%
长*宽*高 1mm*600μm*500μm
通用封装 SOD-323F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PZU24B,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PZU24B,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA PZU24B,115 PZU24B,115数据手册

PZU24B,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0212 ¥ 0.1795
库存: 17059
起订量: 5572 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 897.5
