BZX884S-C68-QYL

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA

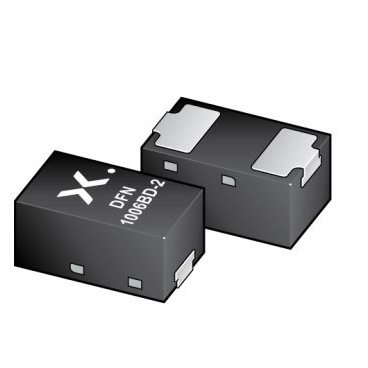

产品描述: Nexperia 单路稳压二极管, 额定齐纳电压68V, 贴片安装, 最大功率耗散365 mW, DFN1006BD-2封装
供应商型号: 3784043
供应商: 海外现货
标准整包数: 5
NEXPERIA 齐纳(稳压)二极管 BZX884S-C68-QYL

BZX884S-C68-QYL概述

    Nexperia BZX884S-Q 系列稳压二极管产品技术手册

    1. 产品简介


    BZX884S-Q系列稳压二极管是来自Nexperia的一款通用Zener二极管,采用超小型无引脚表面贴装设备(SMD)塑料封装,具有侧边可焊法兰。这些二极管广泛应用于一般调节功能,并符合AEC-Q101标准,适用于汽车应用。它们具有多种击穿电压选项,覆盖了从2.4V到75V的工作电压范围。

    2. 技术参数


    - 工作电压:2.4V至75V
    - 正向电压(典型值):0.9V
    - 最大总功耗:365mW(Tamb=25°C)
    - 最大正向电流:200mA
    - 结温范围:-55°C 至 +150°C
    - 存储温度范围:-65°C 至 +150°C
    - 热阻抗:Rth(j-a) = 340K/W
    - 温度系数:±3.5mV/K
    - 反向电流:最大100μA
    - 电容:最大260pF(f=1MHz, VR=0V)

    3. 产品特点和优势


    - 超小无引脚封装:适合表面贴装设计,具有侧边可焊法兰。
    - 高精度电压选择:提供±2%和约±5%两种公差系列。
    - 广泛的工作电压范围:覆盖从2.4V到75V的范围。
    - 汽车级认证:符合AEC-Q101标准,适用于汽车应用。


    4. 应用案例和使用建议


    应用领域:
    - 一般调节功能
    - 汽车电子系统
    使用建议:
    - 在需要严格控制电压的应用中,可以选择高精度公差系列以提高稳定性。
    - 对于高功率应用,应注意散热,避免超过最大允许功耗。
    - 对于汽车电子应用,需特别注意产品的温度系数和可靠性。

    5. 兼容性和支持


    - 兼容性:本产品采用DFN1006BD-2封装,兼容大多数标准PCB设计。
    - 支持:Nexperia提供了详细的技术文档和专业的技术支持服务,确保用户能够顺利应用这些二极管。

    6. 常见问题与解决方案


    - 问题1:如何正确焊接?
    - 解决方案:采用回流焊技术,参考产品手册中的焊盘布局图。
    - 问题2:如何选择合适的公差系列?
    - 解决方案:根据具体应用需求选择±2%或约±5%公差系列。
    - 问题3:如何处理过高的温度?
    - 解决方案:加强散热措施,确保不超过最大允许温度范围。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 超小型封装,节省空间。
    - 高精度电压选择,满足不同应用需求。
    - 符合汽车应用标准,可靠性高。
    - 广泛的工作电压范围,适用性强。

    推荐:
    - 推荐使用:鉴于其出色的特性和广泛应用范围,BZX884S-Q系列稳压二极管非常适合需要高精度和可靠性的各种应用,尤其是汽车电子系统和工业自动化等领域。
    通过详细的分析和技术数据的支持,可以看出BZX884S-Q系列稳压二极管在性能和应用上都表现出色,是值得推荐的产品。

BZX884S-C68-QYL参数

参数
最大功率耗散 365mW
标称齐纳电压 68V
配置 -
最大功率 365mW
Ir - 反向电流 50nA
最大齐纳阻抗 240Ω
电压容差 -
通用封装 DFN-1006BD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX884S-C68-QYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX884S-C68-QYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX884S-C68-QYL BZX884S-C68-QYL数据手册

BZX884S-C68-QYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5299
10+ ¥ 0.5299
100+ ¥ 0.4014
500+ ¥ 0.4014
1000+ ¥ 0.3597
5000+ ¥ 0.3597
库存: 4800
起订量: 125 增量: 0
交货地:
最小起订量为:100
合计: ¥ 40.14
