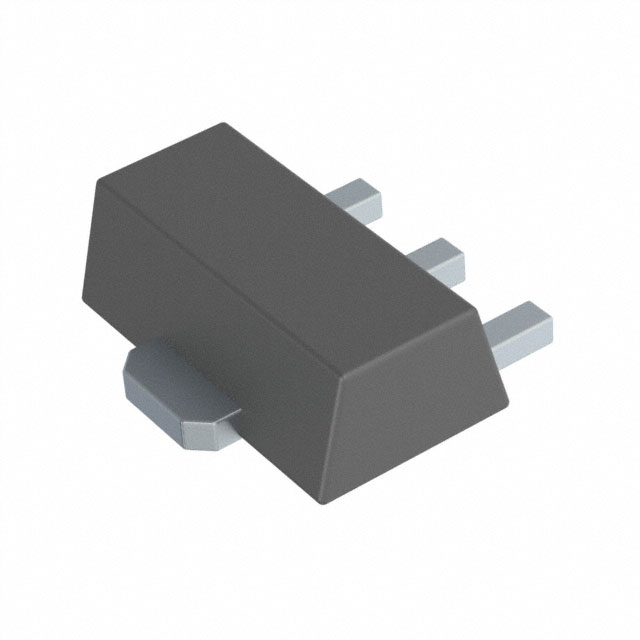

BCX56TX

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: NPN 500mW 5V 100nA 100V 80V 1A SOT-89 贴片安装
供应商型号: AV-S-BCX56TX
供应商: Avnet
标准整包数: 1000
NEXPERIA 三极管(BJT) BCX56TX

BCX56TX概述

    BCX56T系列 NPN功率双极晶体管技术手册

    1. 产品简介


    BCX56T系列是一款80V、1A的NPN功率双极晶体管,采用SOT89(SC-62)扁平引线表面贴装器件(SMD)塑料封装。这些晶体管具有高集电极电流能力和宽广的工作温度范围,适用于多种应用场景,包括但不限于线性电压调节器、MOSFET驱动器、低端开关、电源管理和放大器。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VCEO | 集电极-发射极电压(开基) | - | - | - | 80 | V |
    | IC | 集电极电流 | - | - | 1 | A |
    | ICM | 峰值集电极电流(单脉冲;tp ≤ 1ms) | - | - | 2 | A |
    | hFE | 直流电流增益(VCE=2V;IC=150mA) | - | 63 | - | 250
    | V(BR)CBO | 集电极-基极击穿电压 | IC=100μA;IE=0A | 100 | - | - | V |
    | V(BR)CEO | 集电极-发射极击穿电压 | IC=2mA;IE=0A | 80 | - | - | V |
    | V(BR)EBO | 发射极-基极击穿电压 | IE=100μA;IC=0A | 5 | - | - | V |
    绝对最大额定值
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | VCBO | 集电极-基极电压(开发射极) | - | - | 100 | V |
    | VCEO | 集电极-发射极电压(开基) | - | - | 80 | V |
    | VEBO | 发射极-基极电压(开集电极) | - | - | 5 | V |
    | IC | 集电极电流 | - | - | 1 | A |
    | ICM | 峰值集电极电流(单脉冲;tp ≤ 1ms) | - | - | 2 | A |
    | IB | 基极电流 | - | - | 200 | mA |
    | IBM | 峰值基极电流(单脉冲;tp ≤ 1ms) | - | - | 300 | mA |
    | Ptot | 总耗散功率 | Tamb ≤ 25°C | - | 500 | mW |
    | Rth(j-a) | 热阻(结到环境) | - | - | 250 | K/W |
    | Tjjunction | 结温 | - | - | 150 | °C |
    | Tamb | 环境温度 | - | -55 | 150 | °C |
    | Tstg | 存储温度 | - | -65 | 150 | °C |

    3. 产品特点和优势


    特点
    - 高集电极电流能力(IC和ICM)
    - 三种电流增益选择
    - 高功率耗散能力
    - AEC-Q101认证
    优势
    - 出色的可靠性和稳定性
    - 广泛的应用领域和适应性
    - 在高电流和高电压环境下表现出色

    4. 应用案例和使用建议


    应用案例
    - 线性电压调节器:利用其稳定的输出电压特性进行电压调节。
    - MOSFET驱动器:提供足够的驱动电流和快速的响应时间。
    - 低侧开关:由于其高电流和高电压能力,非常适合用于电力系统控制。
    - 功率管理:能够在不同负载条件下保持高效能。
    - 放大器:出色的直流增益使得其适合用于信号放大。
    使用建议
    - 在高频应用中,需注意降低寄生电容的影响。
    - 在高功率应用中,确保良好的散热设计以防止过热。
    - 考虑在电路中添加合适的保护措施,如过压保护和过流保护。

    5. 兼容性和支持


    兼容性
    - BCX56T系列晶体管与各种SOT89(SC-62)封装的器件兼容,适用于广泛的电路板设计。
    - 可与大多数常见的线性电压调节器、MOSFET驱动器和其他相关的电力管理组件配合使用。
    支持和服务
    - Nexperia提供了详尽的技术文档和专业支持团队,以帮助客户解决安装和调试过程中遇到的问题。
    - 客户可以访问Nexperia官网获取最新的产品信息和技术资料。

    6. 常见问题与解决方案


    常见问题
    - 问题1:晶体管在高电流下无法正常工作。
    - 解决方案:检查电路设计,确保适当的散热和电流限制。
    常见问题
    - 问题2:在高温环境下性能下降。
    - 解决方案:增加散热片或改进散热设计,确保结温不超过150°C。
    常见问题
    - 问题3:晶体管损坏后无法修复。
    - 解决方案:确认电路设计和接线正确无误,避免静电放电损伤。

    7. 总结和推荐



    总结


    BCX56T系列NPN功率双极晶体管具备高电流和高电压处理能力,拥有出色的稳定性和可靠性。其广泛的应用范围和优秀的技术参数使其成为众多领域内的理想选择。
    推荐
    鉴于其卓越的表现和丰富的功能,强烈推荐在需要高功率和高电压处理的应用中使用BCX56T系列晶体管。在设计和安装过程中,建议遵循厂商提供的指导和最佳实践,以确保最佳性能和长期可靠性。

BCX56TX参数

参数
最大功率耗散 500mW
集电极电流 1A
VCEO-集电极-发射极最大电压 80V
配置 独立式
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
最大集电极发射极饱和电压 0.5@ 50mA,500mA
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 100V
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BCX56TX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BCX56TX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BCX56TX BCX56TX数据手册

BCX56TX封装设计

查看详情并下载
Symbol
Footprint
3D Model
