PDTC143XQBZ

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: Nexperia NPN数字晶体管, DFN1110D-3封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: PDTC143XQBZ
供应商: 国内现货
标准整包数: 50
NEXPERIA 三极管(BJT) PDTC143XQBZ

PDTC143XQBZ概述


    产品简介


    产品类型

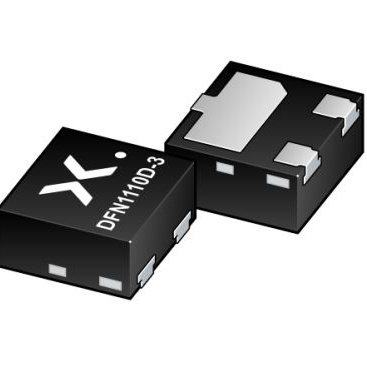

    PDTC143X/123J/143Z/114Y/124XQB 系列是50V、100mA的NPN电阻型晶体管(RET)家族,采用超小型DFN1110D-3(SOT8015)无引脚表面贴装设备(SMD)塑料封装,具有侧湿润边缘。
    主要功能
    - 输出电流能力为100mA
    - 集成内部电阻
    - 简化电路设计
    - 减少元件数量
    - 降低装配成本
    - 底部高度仅为0.5mm
    - 适合自动光学检测(AOI)焊点
    应用领域
    - 数字应用
    - 在数字应用中作为BC847系列的成本节约替代品
    - 控制IC输入
    - 开关负载

    技术参数


    极限值
    | 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |

    | VCBO | 集电极-基极电压 | 开路发射极 | - | - | 50 | V |
    | VCEO | 集电极-发射极电压 | 开路基极 | - | - | 50 | V |
    | VEBE | 发射极-基极电压 | - | - | - | 7 | V |
    | IO | 输出电流 | - | - | - | 100 | mA |
    | Ptot | 总功率耗散 | Tamb ≤ 25°C [1] | - | - | 340 | mW |
    | Ptot | 总功率耗散 | Tamb ≤ 25°C [2] | - | - | 420 | mW |
    | Tj | 结温 | - | - | - | 150 | °C |
    | Tamb | 环境温度 | - | -55 | - | 150 | °C |
    | Tstg | 存储温度 | - | -65 | - | 150 | °C |
    特性
    | 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |

    | V(BR)CBO | 集电极-基极击穿电压 | IC = 100 μA; IE = 0 A | 50 | - | - | V |
    | V(BR)CEO | 集电极-发射极击穿电压 | IC = 2 mA; IB = 0 A | 50 | - | - | V |
    | ICBO | 集电极-基极截止电流 | VCB = 50 V; IE = 0 A | - | - | 100 | nA |
    | ICEO | 集电极-发射极截止电流 | VCE = 30 V; IB = 0 A | - | - | 100 | nA |
    | hFE | 直流电流增益 | VCE = 5 V; IC = 10 mA | 50 | - | - | - |
    | VCEsat | 饱和电压 | IC = 10 mA; IB = 0.5 mA | - | - | 100 | mV |

    产品特点和优势


    PDTC143X/123J/143Z/114Y/124XQB 系列具有以下显著特点:
    - 高输出电流能力:可达100mA。
    - 集成内置电阻:简化了电路设计并减少了组件数量。
    - 低高度封装:底部高度仅为0.5mm,便于自动化装配和检测。
    - 高可靠性:适用于严格的环境条件,如宽泛的温度范围。

    应用案例和使用建议


    应用案例
    这些RET晶体管广泛应用于各种数字应用,尤其是那些需要控制IC输入和开关负载的应用。它们可以作为BC847系列的成本节约替代品。
    使用建议
    - 电路设计:确保电路中集电极和发射极之间的电压不超过50V。
    - 热管理:在高功率应用中,注意热管理,避免过热。
    - 测试条件:参考手册中的测试条件进行详细验证,确保符合具体应用场景的需求。

    兼容性和支持


    兼容性
    PDTC143X/123J/143Z/114Y/124XQB 系列的无引脚封装使其与其他电子元件和设备高度兼容,可以轻松地用于现代电子产品设计中。
    支持
    制造商提供了详尽的技术支持文档,包括测试方法和计算内置电阻的方法,以确保用户能够正确地应用这些组件。

    常见问题与解决方案


    1. 问题:如何确定合适的R1和R2阻值?
    - 解决办法:根据手册中的测试条件,通过提供的测试电路图来计算所需的R1和R2阻值。
    2. 问题:如何处理高温环境下的过热问题?
    - 解决办法:通过增加散热片或选择散热效果更好的封装来提高热管理。
    3. 问题:如何确保正确的信号输入电压?
    - 解决办法:按照手册中提供的典型值进行调试,确保输入电压满足规定要求。

    总结和推荐


    综合评估
    PDTC143X/123J/143Z/114Y/124XQB 系列提供了出色的性能,能够满足高精度数字应用的要求。其集成的内置电阻和简化的设计使得它们非常适合于现代电子产品中。同时,其卓越的热管理和广泛的温度范围使它们能够在恶劣环境下稳定工作。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,强烈推荐在数字应用中使用这些RET晶体管,特别是需要高可靠性和紧凑封装的应用场景。

PDTC143XQBZ参数

参数
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 -
最大功率耗散 420mW
集电极截止电流 100nA
配置 -
集电极电流 100mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 PNP - Pre-Biased
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 100mV@ 250µA,5mA
通用封装 DFN-1110D-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PDTC143XQBZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDTC143XQBZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PDTC143XQBZ PDTC143XQBZ数据手册

PDTC143XQBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
