PDTA123YMB,315

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 150mV@ 500µA,10mA PNP - Pre-Biased 250W 1μA 50V 100mA DFN-1006B-3 贴片安装 1mm(长度)*600μm(宽度)
供应商型号: 771-PDTA123YMB315
供应商: Mouser
标准整包数: 1

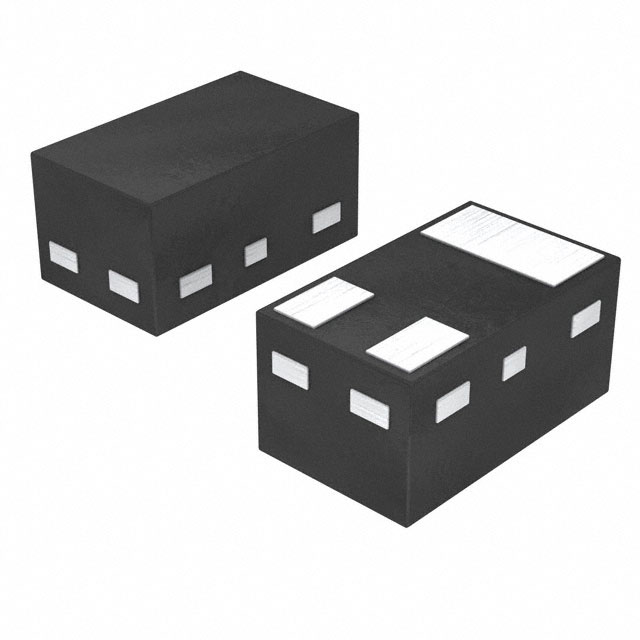

NEXPERIA 三极管(BJT) PDTA123YMB,315

PDTA123YMB,315概述

    PDTA123YMB PNP Resistor-Equipped Transistor 技术手册解析

    1. 产品简介


    PNP电阻装备晶体管(RET)
    - 产品类型: PNP电阻装备晶体管
    - 主要功能:
    - 具备100mA的输出电流能力
    - 内置偏置晶体管,减少组件数量并简化电路设计
    - 应用领域:
    - 低电流外围驱动器
    - 控制IC输入
    - 数字应用中的通用晶体管替换
    - 移动应用

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VCEO | 集电极-发射极电压 | 开路基极 | - | - | -50 | V |
    | IO | 输出电流 | - | - | - | -100 | mA |
    | R1 | 偏置电阻1 (输入) | Tamb = 25°C | 1.54 | 2.2 | 2.86 | kΩ |
    | R2/R1 | 偏置电阻比 | - | 3.6 | 4.5 | 5.5

    3. 产品特点和优势


    - 输出电流能力: 可以处理高达100mA的电流,适用于多种应用场景。
    - 简化设计: 内置偏置晶体管减少了所需的组件数量,降低了设计复杂度。
    - 降低成本: 通过减少所需组件,降低了制造和组装成本。
    - 紧凑封装: 超小型DFN1006B-3 (SOT883B) 封装,高度仅为0.37mm。
    - 认证: 符合AEC-Q101标准,适用于汽车应用。

    4. 应用案例和使用建议


    - 低电流外围驱动器: 在需要驱动低电流负载的应用中,如LED灯控制,可以将该晶体管用于驱动电路。
    - 控制IC输入: 作为输入端的缓冲器,防止直接驱动导致的信号失真。
    - 移动应用: 由于其超小型封装和低功耗特性,非常适合移动设备如智能手机和平板电脑。
    - 数字应用: 可以替代传统的通用晶体管,简化数字逻辑电路的设计。
    使用建议:
    - 在高电流需求的应用中,确保提供足够的散热措施。
    - 在使用时需注意输入电压范围,避免超过最大电压限制。

    5. 兼容性和支持


    - 兼容性: 与现有的SMT贴片工艺兼容,适用多种电路板焊接技术。
    - 技术支持: 提供相关技术支持,可联系最近的销售办公室获取帮助。

    6. 常见问题与解决方案


    1. 问: 产品在高温环境下性能下降?
    - 答: 确保在使用过程中保持合理的温度范围(-65°C到150°C),并在必要时添加散热措施。

    2. 问: 产品安装后测试失败?
    - 答: 检查焊点是否牢固,确保焊接过程符合规范要求。
    3. 问: 输入电压过高导致损坏?
    - 答: 使用合适的电源和保护电路,确保输入电压不超过最大额定值。

    7. 总结和推荐



    总结

    :
    - 优点:
    - 能够处理较高电流且具备良好热稳定性。
    - 内置偏置晶体管简化了电路设计和降低了组件成本。
    - 尺寸小巧,适用于空间有限的应用场合。
    推荐:
    - 强烈推荐使用于需要高性能和高可靠性的场合,尤其是在需要紧凑设计和低成本解决方案的移动设备及汽车电子领域。
    该产品在众多应用场景中表现出色,具有很强的市场竞争力,是一款值得信赖的选择。

PDTA123YMB,315参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 500µA,10mA
配置 -
最大功率耗散 250W
集电极电流 100mA
VCEO-集电极-发射极最大电压 50V
晶体管类型 PNP - Pre-Biased
集电极截止电流 1μA
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 150mV@ 500µA,10mA
VEBO-最大发射极基极电压 -
长*宽*高 1mm(长度)*600μm(宽度)
通用封装 DFN-1006B-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PDTA123YMB,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDTA123YMB,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PDTA123YMB,315 PDTA123YMB,315数据手册

PDTA123YMB,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.235
10+ $ 0.1622 ¥ 1.3702
100+ $ 0.1012 ¥ 0.8551
500+ $ 0.0715 ¥ 0.6042
1000+ $ 0.0561 ¥ 0.474
2500+ $ 0.0497 ¥ 0.4198
5000+ $ 0.0432 ¥ 0.365
10000+ $ 0.0356 ¥ 0.3012
20000+ $ 0.0313 ¥ 0.2647
库存: 9158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
