PDTC114TM,315

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 150mV@ 500µA,10mA NPN - Pre-Biased 250W 5V 1μA 50V 100mA SOT-883 贴片安装 1.02mm*620μm*470μm
供应商型号: CY-PDTC114TM,315
供应商: Avnet
标准整包数: 1

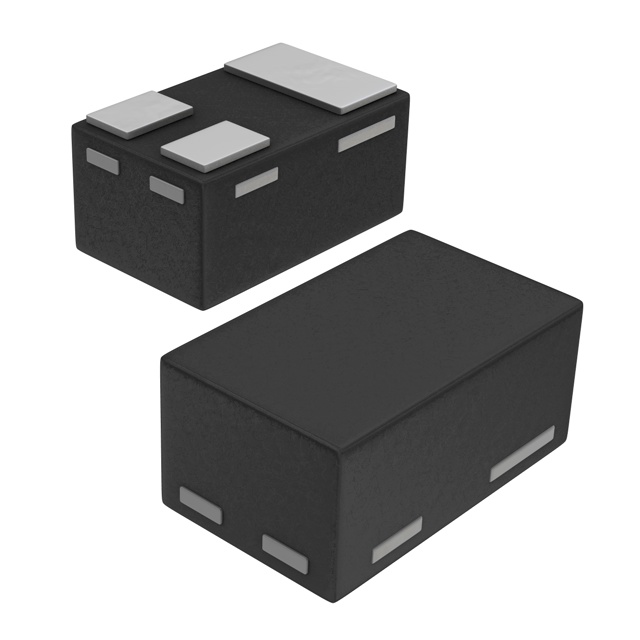

NEXPERIA 三极管(BJT) PDTC114TM,315

PDTC114TM,315概述

    NPN Resistor-Equipped Transistors (RET) Family: PDTC114T Series

    1. 产品简介


    1.1 基本描述
    PDTC114T 系列属于 NPN 电阻配备晶体管(RET)家族。这些晶体管具备内置偏置电阻,具有输入端 R1 = 10 kΩ 和输出端 R2 = 开路的特性。它们可用于数字应用,如控制 IC 输入、开关负载等,并可作为替代 BC847 系列的一种成本节约方案。
    1.2 特点
    - 内置偏置电阻,简化电路设计并降低成本。
    - 具有 100 mA 的输出电流能力。
    - 可用于多种数字应用场合。
    - 减少组件数量,降低成本。
    1.3 应用领域
    - 数字应用:如控制 IC 输入。
    - 切换负载。
    - 成本效益较高的替代方案,适用于替代 BC847 系列。
    1.4 快速参考数据
    - NPN 电阻配备晶体管;R1 = 10 kΩ,R2 = 开路。
    - 封装选项:SOT416、SOT346、SOT883、SOT54、SOT23、SOT323。

    2. 技术参数


    以下是 PDTC114T 系列晶体管的技术规格和性能参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCEO | 集电极-发射极电压 | 基极开路 | - | - | 50 | V |
    | IO | 输出电流 | - | - | - | 100 | mA |
    | R1 | 偏置电阻 1 (输入) | 7 | 10 | 13 | kΩ |

    3. 产品特点和优势


    PDTC114T 系列晶体管的独特之处在于其内置偏置电阻,这显著减少了组件数量并简化了电路设计。此外,它还具有成本效益高和适用于多种数字应用的优势。与传统晶体管相比,这些特点使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    应用案例
    - 控制 IC 输入:这些晶体管可直接连接到微控制器或微处理器,简化电路设计。
    - 切换负载:可以用于控制较小功率的直流电机或LED等。
    使用建议
    - 在使用过程中确保电源电压不超过 VCEO 的最大值,以避免损坏。
    - 在选择合适封装时,考虑散热需求。SOT54 等小型封装适合紧凑电路板设计。

    5. 兼容性和支持


    PDTC114T 系列晶体管提供了多种封装选项,包括 SOT54、SOT416、SOT346 等,可与各种标准 PCB 尺寸兼容。制造商提供详尽的技术支持,包括数据手册和应用指南,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源电压和电流是否符合要求。 |
    | 发热过高 | 确保正确的散热设计,增加散热片或降低工作电流。 |
    | 输出不稳定 | 检查输入信号质量和负载稳定性。 |

    7. 总结和推荐



    总结


    PDTC114T 系列晶体管凭借其内置偏置电阻、易于集成等特点,非常适合应用于数字电路中。其出色的性价比使其成为替代 BC847 系列的理想选择。
    推荐
    鉴于 PDTC114T 系列晶体管的功能、性能和价格优势,强烈推荐在各种数字应用中使用。无论是从性能还是经济性角度考虑,这款产品都是您项目中的理想选择。

PDTC114TM,315参数

参数
最大功率耗散 250W
配置 独立式
最大集电极发射极饱和电压 150mV@ 500µA,10mA
晶体管类型 NPN - Pre-Biased
集电极截止电流 1μA
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 500µA,10mA
集电极电流 100mA
长*宽*高 1.02mm*620μm*470μm
通用封装 SOT-883
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PDTC114TM,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDTC114TM,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PDTC114TM,315 PDTC114TM,315数据手册

PDTC114TM,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0194 ¥ 0.1636
库存: 430298
起订量: 6113 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 818
