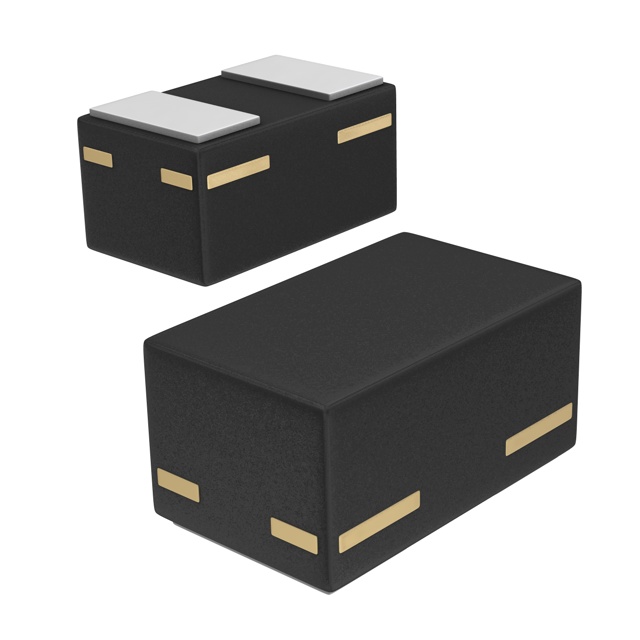

PZU18B2L,315

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±2% 50nA 18V 20Ω 500mW 独立式 DFN-1006-2 贴片安装 1mm*600μm*500μm
供应商型号: CY-PZU18B2L,315
供应商:
标准整包数: 1
NEXPERIA 齐纳(稳压)二极管 PZU18B2L,315

PZU18B2L,315概述

    Nexperia PZUxBL系列单向齐纳二极管技术手册

    1. 产品简介


    产品类型:
    Nexperia公司的PZUxBL系列属于通用型单向齐纳二极管,适用于需要精确稳压的应用场合。
    主要功能:
    - 非重复性峰值反向功率耗散(PZSM)高达40W;
    - 最大总功率耗散(Ptot)为250mW,工作温度范围宽泛;
    - 工作电压范围从2.4V到36V;
    - 封装小巧,适合表面贴装设计。
    应用领域:
    - 通用稳压功能
    - 汽车电子产品

    2. 技术参数


    - 非重复性峰值反向功率耗散(PZSM): 最大值为40W;
    - 总功率耗散(Ptot): 在25°C下最大值为250mW,在较高温度下为550mW;
    - 工作电压范围: 标称值从2.4V到36V;
    - 热阻(Rth(j-a)): 自由空气中最大值为500K/W,在FR4 PCB上的标准安装条件下为250K/W;
    - 正向电压(VF): IF = 100mA时,典型值为1.1V;
    - 工作电流(IZ): 在不同工作电压下的最大和最小值参见表8;
    - 存储温度(Tstg): -65°C至+150°C;
    - 结温(Tj): -55°C至+150°C。

    3. 产品特点和优势


    - 小巧封装: SOD882超小型表面贴装封装,适合高密度板布局;
    - 高可靠性: 符合AEC-Q101标准,适合汽车电子应用;
    - 宽工作电压范围: 适应多种电压需求;
    - 低反向电流: 可以降低功耗和提高效率。

    4. 应用案例和使用建议


    - 汽车电子: 在车载电源管理中起到关键的稳压作用;
    - 通信设备: 在电源管理和信号保护中应用广泛;
    - 消费电子: 如笔记本电脑、手机等便携设备中的稳压保护;

    使用建议:
    - 在设计电路时需考虑散热问题,确保符合Ptot的最大功率耗散限制;
    - 考虑选用适当的PCB材料和尺寸,以便有效散热。

    5. 兼容性和支持


    - 兼容性: 与现有的表面贴装设备高度兼容;
    - 技术支持: Nexperia提供详尽的技术文档和客户支持服务。

    6. 常见问题与解决方案


    - Q1: 如何处理反向电压过高?
    - A: 确保选择的工作电压高于预期电压,并保证连接正确。
    - Q2: 如何测试产品的热稳定性?
    - A: 使用恒温箱模拟不同温度环境,检查在极限温度下的性能表现。

    7. 总结和推荐


    优点总结:
    - PZUxBL系列二极管具有广泛的电压选择和良好的电气特性,非常适合各种稳压需求。
    - 高可靠性设计和AEC-Q101认证使其成为汽车电子领域的理想选择。
    推荐结论:
    - Nexperia PZUxBL系列单向齐纳二极管是一款性能优异且应用广泛的电子元器件。对于需要高精度稳压和广泛应用范围的产品设计,强烈推荐选用此系列产品。

PZU18B2L,315参数

参数
Ir - 反向电流 50nA
最大齐纳阻抗 20Ω
电压容差 ±2%
最大功率耗散 500mW
标称齐纳电压 18V
配置 独立式
最大功率 250mW
长*宽*高 1mm*600μm*500μm
通用封装 DFN-1006-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
