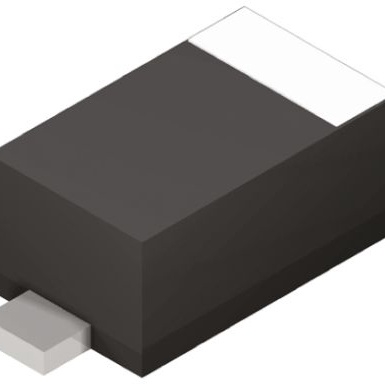

BZT52H-B47

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±2% 50nA 47V 90Ω 830mW SOD-123F 贴片安装 2.7mm*1.7mm*1.2mm
供应商型号: 7920945
供应商: 海外现货
标准整包数: 10
NEXPERIA 齐纳(稳压)二极管 BZT52H-B47

BZT52H-B47概述


    产品简介


    BZT52H系列稳压二极管
    Nexperia的BZT52H系列稳压二极管是一种通用型稳压二极管,采用小型扁平引脚表面贴装设备(SMD)塑料封装。这种二极管适用于广泛的电压范围,是现代电子设计中的理想选择。

    技术参数


    - 总功率耗散: ≤830 mW
    - 工作电压范围: 2.4 V至75 V(E24范围)
    - 正向电压(VF): IF = 10 mA时,典型值为0.9 V
    - 非重复峰值反向电流(IZSM): 高达40 A(瞬态)
    - 非重复峰值反向功耗(PZSM): 高达40 W
    - 环境温度(Tamb): -65°C 至 +150°C
    - 存储温度(Tstg): -65°C 至 +150°C
    - 结温(Tj): -55°C 至 +150°C
    - 热阻(Rth(j-a)): 自散热模式下典型值为330 K/W
    - 最大正向电流(IF): 250 mA

    产品特点和优势


    - 广泛的工作电压范围: 覆盖2.4 V到75 V的电压范围,适合多种应用场景。
    - 小尺寸封装: SOD123F封装,适合表面贴装设计,节省空间。
    - 高可靠性: 通过AEC-Q101认证,适用于汽车电子应用。
    - 总功率耗散: 高达830 mW,能够在较高功耗环境下稳定运行。

    应用案例和使用建议


    应用案例
    BZT52H系列稳压二极管广泛应用于电源调节、稳压电路、以及各种需要电压稳定的应用场景。具体来说,它们可以用于:
    - 电源模块: 确保输出电压的稳定性。
    - 电子控制系统: 保证输入电压的稳定,减少外部干扰对系统的影响。
    - 传感器接口电路: 提供稳定的参考电压,确保传感器数据的准确性。
    使用建议
    - 合理布局: 在设计电路板时,应考虑避免过长的走线,以减少寄生电容和电阻带来的影响。
    - 散热措施: 在大电流或高功耗应用中,建议采用有效的散热措施,如增加散热片或优化PCB布局。
    - 测试验证: 完成电路设计后,进行完整的电气特性测试,确保稳压二极管在实际应用中的稳定性和可靠性。

    兼容性和支持


    - 兼容性: BZT52H系列稳压二极管与常见的FR4 PCB兼容,可方便地进行表面贴装。
    - 厂商支持: Nexperia提供详尽的技术文档和支持服务,包括安装指南和质量认证,确保用户能够快速高效地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查电路散热是否良好,必要时添加散热片或优化PCB布局。 |
    | 输出电压不稳定 | 确认输入电压范围是否在额定范围内,检查是否有其他干扰因素影响。 |
    | 稳压效果不佳 | 重新检查电路设计,确保稳压二极管正确接线,没有接反。 |

    总结和推荐


    综合评估
    BZT52H系列稳压二极管以其宽广的工作电压范围、小尺寸封装以及高可靠性等特点,在电源管理和电压稳定方面表现优异。这些特点使得它在汽车电子、工业控制和消费电子产品等领域具有显著的市场竞争力。
    推荐使用
    综上所述,强烈推荐BZT52H系列稳压二极管在需要高可靠性和稳定电压输出的应用中使用。该系列产品不仅能够满足大部分应用场景的需求,还提供了优质的售后服务和技术支持,为用户提供全方位的保障。

BZT52H-B47参数

参数
配置 -
最大功率 -
Ir - 反向电流 50nA
最大齐纳阻抗 90Ω
电压容差 ±2%
最大功率耗散 830mW
标称齐纳电压 47V
长*宽*高 2.7mm*1.7mm*1.2mm
通用封装 SOD-123F
安装方式 贴片安装

BZT52H-B47厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZT52H-B47数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZT52H-B47 BZT52H-B47数据手册

BZT52H-B47封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6246
750+ ¥ 0.5934
1500+ ¥ 0.5749
库存: 3947
起订量: 330 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.24
直接购买
加入购物车
