PZU6.8BL,315

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 500nA 6.8V 20Ω 500W 独立式 DFN-1006-2 贴片安装
供应商型号: AV-E-PZU6.8BL,315
供应商: Avnet
标准整包数: 10000

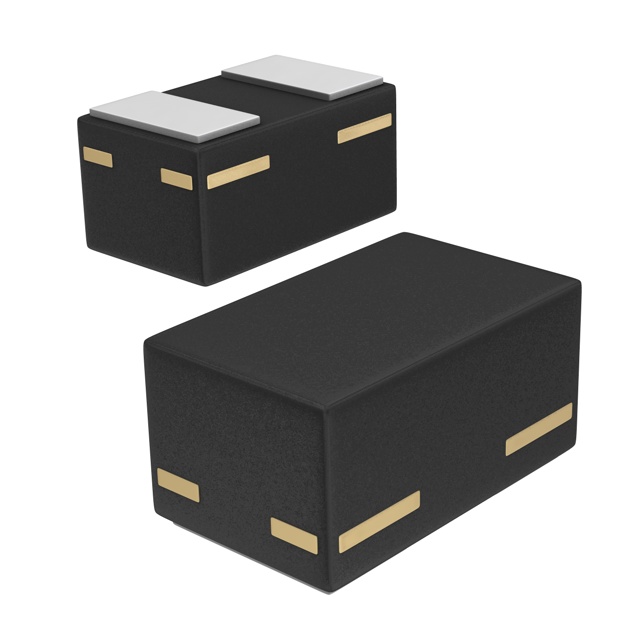

NEXPERIA 齐纳(稳压)二极管 PZU6.8BL,315

PZU6.8BL,315概述

    # PZUxBL 系列齐纳二极管技术手册

    1. 产品简介


    1.1 基本描述
    PZUxBL 系列齐纳二极管是通用品种,采用无引脚超小型表面贴装设备(SMD)塑料封装,广泛适用于通用调节功能。这些二极管具有广泛的额定工作电压范围,从2.4V到36V,并提供了卓越的稳定性和可靠性。
    1.2 主要特点
    - 非重复峰值反向功率耗散:PZSM ≤ 40W
    - 反向电流范围低:IR典型值为微安级
    - 总功率耗散:Ptot ≤ 250mW
    - 小型塑料封装,适合表面贴装设计
    - 宽泛的工作电压范围
    - AEC-Q101认证
    1.3 应用领域
    - 一般调节功能
    - 汽车、工业、计算、消费类及可穿戴设备

    2. 技术参数


    2.1 快速参考数据
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF = 100mA | - | - | 1.1 | V |
    | PZSM | 非重复峰值反向功率耗散 | - | - | - | 40 | W |
    | Ptot | 总功率耗散 | Tamb ≤ 25°C | - | - | 250 | mW |
    2.2 极限值
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | IF | 正向电流 | - | - | 200 | mA |
    | IZSM | 非重复峰值反向电流 | - | - | 见表8 | A |
    | PZSM | 非重复峰值反向功率耗散 | - | - | 40 | W |
    | Tj | 结温 | - | - | 150 | °C |
    2.3 热特性
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | Rth(j-a) | 结点至环境热阻 | 自由空气 | - | - | 500 | K/W |
    | Rth(j-sp) | 结点至焊点热阻 | - | - | - | 55 | K/W |

    3. 产品特点和优势


    PZUxBL 系列齐纳二极管以其紧凑的设计和出色的性能脱颖而出,以下是其主要特点和优势:
    - 高可靠性:通过 AEC-Q101认证,特别适合汽车和工业应用。
    - 广泛应用:覆盖多种电压范围(2.4V至36V),适应性强。
    - 高效散热:得益于其优秀的热阻特性,确保在高功率应用下的稳定运行。
    - 优越性能:非重复峰值反向功率耗散高达40W,满足高负载需求。
    - 易于安装:无引脚设计和SMD封装使其更适合现代化电子制造工艺。

    4. 应用案例和使用建议


    4.1 应用案例
    - 汽车电子:用于车载电源稳压模块。
    - 工业控制:应用于传感器信号调理电路。
    - 消费电子:适合便携式设备的过压保护。
    4.2 使用建议
    - 焊接方法:建议仅使用回流焊工艺进行焊接。
    - 电路设计:合理设置PCB布局以降低热阻,例如增加焊盘面积。
    - 保护措施:结合瞬态电压抑制器(TVS)共同使用,增强系统抗干扰能力。

    5. 兼容性和支持


    5.1 兼容性
    PZUxBL系列齐纳二极管与主流SMD设备高度兼容,可轻松集成于各种标准电路板中。
    5.2 厂商支持
    - 销售支持:可通过http://www.nxp.com联系当地销售办事处。
    - 技术文档:可在NXP官网下载最新版本的技术资料。

    6. 常见问题与解决方案


    6.1 问题:焊接后二极管不起作用
    解决办法:检查焊接温度和时间,确保符合回流焊工艺要求。
    6.2 问题:电压调节不准确
    解决办法:确认工作电流是否处于额定范围内,并重新校准电路参数。
    6.3 问题:发热异常
    解决办法:增加散热片或优化PCB布局以减少热阻。

    7. 总结和推荐


    7.1 综合评估
    PZUxBL系列齐纳二极管凭借其紧凑设计、卓越性能和广泛适用性,在汽车、工业及消费电子等领域表现出色。特别是其AEC-Q101认证,进一步证明了其可靠性和市场竞争力。
    7.2 推荐结论
    强烈推荐此系列产品用于需要高精度电压调节和强抗干扰能力的应用场景。对于追求高性能和稳定性的工程师而言,PZUxBL系列无疑是理想选择。

PZU6.8BL,315参数

参数
电压容差 ±5%
最大功率耗散 500W
标称齐纳电压 6.8V
配置 独立式
最大功率 250mW
Ir - 反向电流 500nA
最大齐纳阻抗 20Ω
1.02mm(Max)
620μm(Max)
470μm(Max)
通用封装 DFN-1006-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PZU6.8BL,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PZU6.8BL,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA PZU6.8BL,315 PZU6.8BL,315数据手册

PZU6.8BL,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
