BUK764R4-60E,118

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 234W(Tc) 20V 4V@1mA 82nC@ 10 V 1个N沟道 60V 4.5mΩ@ 25A,10V 100A 6.23nF@25V D2PAK 贴片安装
供应商型号: AV-S-NXEBUK764R460E118
供应商: Avnet
标准整包数: 800

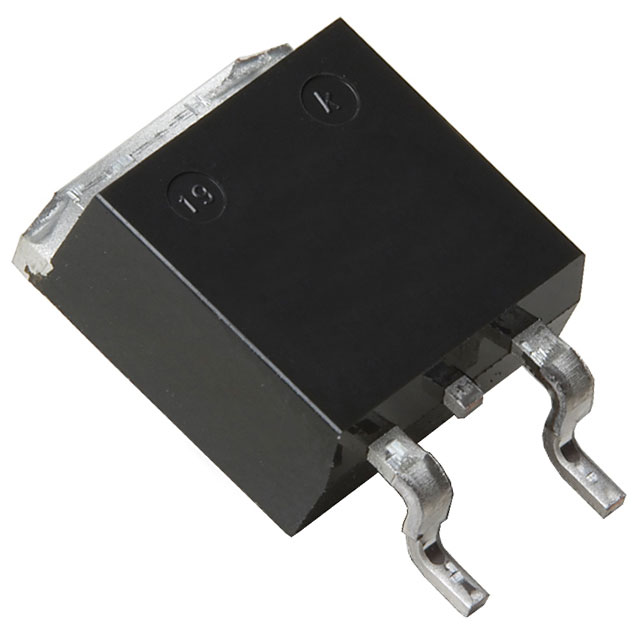

NEXPERIA 场效应管(MOSFET) BUK764R4-60E,118

BUK764R4-60E,118概述

    BUK764R4-60E N-Channel TrenchMOS Standard Level FET 技术手册

    1. 产品简介


    BUK764R4-60E 是一款标准等级N沟道TrenchMOS场效应晶体管(FET),采用D2PAK塑料单端表面安装封装(SOT404)。这款产品专门设计并符合AEC-Q101标准,适用于高性能汽车应用。

    2. 技术参数


    BUK764R4-60E的主要技术规格如下:
    - VDS (drain-source voltage):60V
    - ID (drain current):100A(最高工作温度下)
    - Ptot (total power dissipation):234W(最高工作温度下)
    - RDSon (drain-source on-state resistance):4.5mΩ(典型值)
    - QGD (gate-drain charge):26.1nC
    - Thermal resistance:0.64K/W(从结到散热基座)

    3. 产品特点和优势


    - AEC-Q101合规性:符合汽车应用标准。
    - 重复雪崩测试通过:适用于需要频繁开关的应用。
    - 高工作温度:结温可达到175℃,适合在苛刻环境中使用。
    - 真标准等级栅极:在175℃条件下栅极阈值电压高于1V。

    4. 应用案例和使用建议


    应用范围:适用于12V汽车系统、电机控制、起停微混合应用、传动控制、超高效功率开关等。
    使用建议:在高温环境下使用时,确保适当的散热措施以避免过热导致性能下降。此外,在应用过程中要监控电流和电压,确保不超过极限值。

    5. 兼容性和支持


    - 兼容性:此产品可与其他常见的汽车电子元件及设备配合使用。
    - 支持信息:请联系当地Nexperia销售办公室获取详细信息和支持。

    6. 常见问题与解决方案


    - 问题:在极端温度下运行时,产品性能下降。
    解决办法:增加外部散热器或改进电路设计,以提高散热效果。
    - 问题:产品在高电流情况下出现过热。
    解决办法:调整电路设计以降低工作电流,或者使用更大的散热装置。

    7. 总结和推荐


    综合评估:BUK764R4-60E是一款专为汽车和其他苛刻应用设计的高性能N沟道TrenchMOS FET。它具备出色的热稳定性和强大的耐用性,非常适合在高温、高电流环境下使用。强烈推荐在严苛的汽车电子和工业应用中使用此产品。建议在使用前详细了解产品手册,并按照制造商的建议进行安装和使用。

BUK764R4-60E,118参数

参数
Vgs(th)-栅源极阈值电压 4V@1mA
Ciss-不同 Vds 时的输入最大电容 6.23nF@25V
Vgs-栅源极电压 20V
配置 -
栅极电荷 82nC@ 10 V
最大功率耗散 234W(Tc)
Rds(On)-漏源导通电阻 4.5mΩ@ 25A,10V
Vds-漏源极击穿电压 60V
FET类型 1个N沟道
通道数量 -
Id-连续漏极电流 100A
10.3mm(Max)
9.4mm(Max)
4.5mm(Max)
通用封装 D2PAK
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BUK764R4-60E,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK764R4-60E,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK764R4-60E,118 BUK764R4-60E,118数据手册

BUK764R4-60E,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.1771 ¥ 10.4177
2400+ $ 1.1666 ¥ 10.3247
库存: 4000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 8334.16
直接购买
加入购物车
