BAS45A,113

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 安世半导体 单路低泄漏二极管, Iout=250mA, 通孔安装, Vrev=125V, DO-34封装
供应商型号: AV-S-PHSBAS45AA52R
供应商: Avnet
标准整包数: 10000

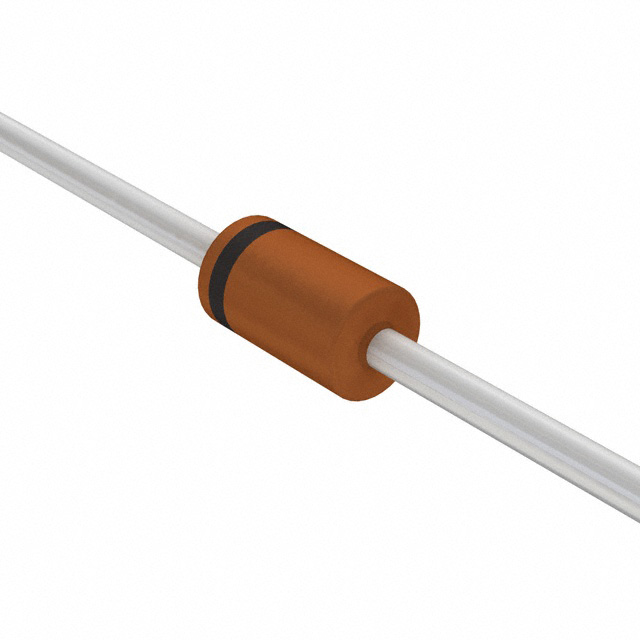

NEXPERIA 整流二极管/整流桥 BAS45A,113

BAS45A,113概述

    # 电子元器件产品技术手册:低泄漏二极管BAS45A

    产品简介


    产品类型:低泄漏二极管
    主要功能:提供极低的泄漏电流、高可靠性的开关性能
    应用领域:广泛应用于低泄漏电流的应用场合,例如通信设备、电源管理及信号处理系统

    技术参数


    极限值(Limiting Values)
    - 最大重复峰值反向电压 (VRRM): 125 V
    - 持续反向电压 (VR): 125 V
    - 持续正向电流 (IF): 250 mA
    - 反复峰值正向电流 (IFRM): 625 mA
    - 非重复峰值正向电流 (IFSM):
    - 脉冲宽度为1 μs: 4 A
    - 脉冲宽度为1 ms: 1 A
    - 脉冲宽度为1 s: 0.5 A
    - 总功率耗散 (Ptot): 300 mW (在环境温度为25°C时)
    - 存储温度 (Tstg): -65°C 至 +175°C
    - 结温 (Tj): -175°C
    电气特性
    - 正向电压 (VF): 在不同的正向电流下测量的结果,具体见图3
    - 反向电流 (IR):
    - 在125V反向电压、最大光照强度100 lx条件下:1 nA
    - 在30V反向电压、结温125°C、最大光照强度100 lx条件下:300 nA
    - 在125V反向电压、结温125°C、最大光照强度100 lx条件下:500 nA
    - 在125V反向电压、结温150°C、最大光照强度100 lx条件下:2 μA
    - 二极管电容 (Cd): 在1 MHz频率、0V反向电压下的典型值为4 pF
    - 反向恢复时间 (trr): 1.5 μs
    热特性
    - 从结点到接点热阻 (Rth j-tp): 300 K/W
    - 从结点到环境热阻 (Rth j-a): 500 K/W (注意: 设备安装在印刷电路板上且无金属化垫片)

    产品特点和优势


    低泄漏电流:该产品具有极低的反向泄漏电流,适用于需要高度可靠性开关特性的应用场合。其泄漏电流最大值仅为1 nA,即使在高电压和高温环境下也能保持稳定。
    快速开关时间:由于其典型的开关时间为1.5 μs,因此非常适合需要高速响应的应用场合。
    耐温性能强:BAS45A能够在-65°C至+175°C的宽广温度范围内工作,确保其在各种恶劣环境中均能正常运行。
    封装紧凑:采用SOD68 (DO-34) 封装形式,体积小,易于集成于小型化电子产品中。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于滤波和信号调节,以提高系统的整体性能。
    - 电源管理:在高电压逆变器或直流稳压电路中作为保护元件,防止过压损害其他组件。
    - 汽车电子:在发动机控制单元和安全气囊控制系统中作为关键部件,确保系统稳定性和可靠性。
    使用建议:
    - 在选择合适的工作电压时,请务必考虑BAS45A的最大重复峰值反向电压为125V,以避免因过压导致器件损坏。
    - 若系统需要频繁通断操作,则需特别关注其反向恢复时间仅为1.5 μs,这可能影响整体系统的响应速度。
    - 在设计电路时应注意散热问题,特别是对于连续正向电流(IF)达到250mA的应用场合,应合理配置散热装置以保证正常运行。

    兼容性和支持


    BAS45A低泄漏二极管可与多种电子元器件和其他标准元件兼容,适用于广泛的应用场景。Nexperia公司为客户提供详尽的技术文档和支持服务,包括但不限于应用指南、设计工具和测试报告等。若在使用过程中遇到任何问题,可通过官方网站或联系最近的销售办事处寻求帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 反向漏电流过大 | 检查是否超出器件的额定工作范围,并确保电路设计符合规范。若发现问题仍然存在,请咨询技术支持。 |
    | 开关时间较长 | 检查电路中是否存在其他元器件对开关时间的影响;优化电路设计或更换更高性能的器件。 |
    | 系统稳定性差 | 确认所有连接正确无误;调整电路布局以减少噪声干扰;进行详细的系统级调试。 |

    总结和推荐


    综上所述,BAS45A低泄漏二极管凭借其出色的低泄漏电流、快速开关时间和广泛的温度适应能力,在多种应用领域内表现出色。它不仅满足了高性能要求,还能够应对复杂多变的工作环境。因此,我们强烈推荐此产品用于需要高可靠性和快速响应速度的各种电子系统中。如果您正在寻找一个兼具高效能和广泛应用潜力的二极管解决方案,BAS45A无疑是一个理想的选择。

BAS45A,113参数

参数
正向浪涌电流 4A
配置 独立式
If - 正向电流 250mA
Ir - 反向电流 1nA
Vr-反向电压 125V
反向恢复时间 1.5μs
长*宽*高 3.04mm*1.6mm*1.6mm
通用封装 DO-34
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BAS45A,113厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BAS45A,113数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA BAS45A,113 BAS45A,113数据手册

BAS45A,113封装设计

查看详情并下载
Symbol
Footprint
3D Model
