PMPB13XNEAX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 3.5W 20V 400mV 36nC 1个N沟道 30V 13mΩ(Typ) @ 4.5V 11.3A DFN-2020MD-6 贴片安装
供应商型号: 1727-7797-2-ND
供应商: Digi-Key
标准整包数: 3000

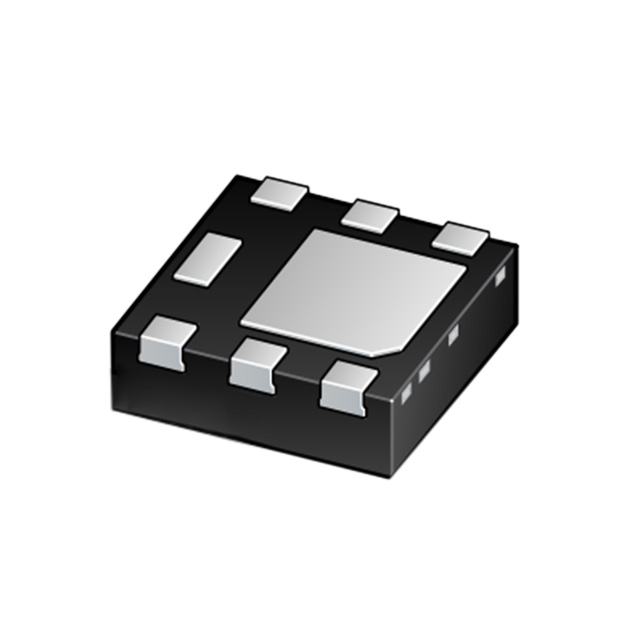

NEXPERIA 场效应管(MOSFET) PMPB13XNEAX

PMPB13XNEAX概述

    Nexperia PMPB13XNEA 30V N-channel Trench MOSFET 技术手册解析

    1. 产品简介


    Nexperia PMPB13XNEA 是一款基于沟槽式(Trench)技术的增强型 N 沟道场效应晶体管(FET),采用无引脚的中功率封装形式 DFN2020MD-6(SOT1220)。该器件以其低导通电阻、高可靠性和卓越的散热性能脱颖而出,广泛应用于继电器驱动器、高速线驱动器、低侧负载开关及开关电路等领域。

    2. 技术参数


    以下是 Nexperia PMPB13XNEA 的关键技术参数:
    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源击穿电压 | 30 | V |
    | VGS | 栅源电压 | Tj=25°C | -8 8 | V |
    | ID | 漏极电流 | VGS=4.5V, Tamb=25°C 8 | A |
    | RDSon | 导通电阻 | VGS=4.5V, ID=8A, Tj=25°C 13 | 16 | mΩ |
    | Static characteristics | 静态参数
    | Dynamic characteristics | 动态参数
    | RG | 栅极电阻 | f=1MHz, Tj=25°C 2.1 Ω |
    | QG(tot) | 总栅电荷 24 | 36 | nC |

    3. 产品特点和优势


    PMPB13XNEA 的关键特性包括:
    - 低阈值电压:便于开关操作,降低了电路设计复杂度。
    - Trench MOSFET 技术:优化的沟槽结构实现了低导通电阻和高电流承载能力。
    - 侧焊盘可光学检测:方便焊接质量的监控,提升可靠性。
    - 静电放电保护:HBM 评级 >1kV,符合严格的工业标准。
    - AEC-Q101 认证:适用于汽车领域的高要求场景。

    4. 应用案例和使用建议


    PMPB13XNEA 的典型应用包括:
    - 继电器驱动器:用于需要快速响应的切换电路。
    - 高速线驱动器:适合电信和数据通信设备。
    - 低侧负载开关:简化了电源管理模块的设计。
    - 开关电路:特别适合高频应用。
    使用建议:
    为了确保最佳性能,建议选择带有较大散热面积的 PCB 设计,尤其是为漏极设计的焊盘面积至少达到 6 cm²,以有效降低热阻。

    5. 兼容性和支持


    - 兼容性:与其他标准 PCB 封装兼容,便于集成到现有系统中。
    - 支持:Nexperia 提供详尽的技术文档、开发工具和客户支持服务,帮助用户快速上手。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:导通电阻过高
    解决方法:检查 VGS 是否低于阈值电压,适当提高 VGS。
    - 问题:温度过载导致失效
    解决方法:添加外接散热片或优化散热设计。

    7. 总结和推荐


    Nexperia PMPB13XNEA 是一款高性能、高可靠性的 N 沟道 MOSFET,特别适合需要高效能、高集成度的应用场景。其低导通电阻、高工作温度范围以及良好的热管理能力使其成为工业和汽车电子领域的理想选择。因此,强烈推荐使用这款产品。
    最终结论:Nexperia PMPB13XNEA 是一款值得信赖且高效能的 MOSFET,适用于多种苛刻条件下的电子系统设计。

PMPB13XNEAX参数

参数
配置 独立式
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 13mΩ(Typ) @ 4.5V
栅极电荷 36nC
Vgs(th)-栅源极阈值电压 400mV
Vds-漏源极击穿电压 30V
Id-连续漏极电流 11.3A
FET类型 1个N沟道
最大功率耗散 3.5W
通道数量 1
通用封装 DFN-2020MD-6
安装方式 贴片安装
包装方式 卷带包装

PMPB13XNEAX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMPB13XNEAX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PMPB13XNEAX PMPB13XNEAX数据手册

PMPB13XNEAX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1832 ¥ 1.5333
6000+ $ 0.1679 ¥ 1.4049
9000+ $ 0.1601 ¥ 1.3395
15000+ $ 0.1513 ¥ 1.2659
21000+ $ 0.1461 ¥ 1.2223
30000+ $ 0.141 ¥ 1.18
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
