首页  >  产品百科  >  PDZ3.9BGWJ

PDZ3.9BGWJ

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±2% 3μA 3.9V 90Ω 625mW SOD-123W 贴片安装
供应商型号: PDZ3.9BGWJ
供应商: Avnet
标准整包数: 10000

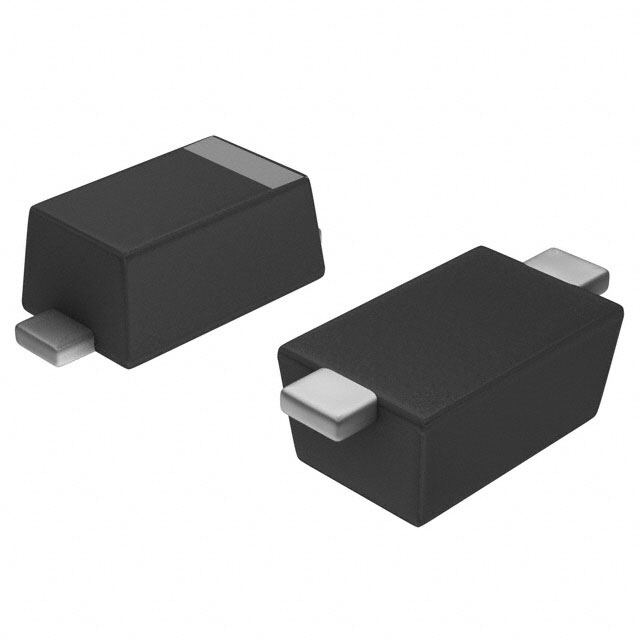

NEXPERIA 齐纳(稳压)二极管 PDZ3.9BGWJ

PDZ3.9BGWJ概述

    高质量文章:Nexperia PDZ-GW系列单向稳压二极管技术手册

    1. 产品简介


    Nexperia PDZ-GW系列是采用SOD123小型表面贴装器件(SMD)塑料封装的通用型稳压二极管。这些二极管适用于多种电路设计需求,具有广泛的工作电压范围和高可靠性。产品主要针对一般调节功能,广泛应用于消费电子、工业控制及汽车领域。
    产品类型:单向稳压二极管
    主要功能:稳压、过电压保护、信号限幅
    应用领域:通用调节功能、电源设计、信号保护

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF=10 mA | - | - | 0.9 | V |
    IF=100 mA | - | - | 1.1 | V |
    | Ptot | 总功率耗散 | Tamb≤25°C | - | - | 365 | mW |
    脉冲条件 | - | - | 625 | mW |
    | IF | 正向电流 | - | - | - | 200 | mA |
    | PZSM | 非重复峰值反向功率耗散 | - | - | - | 40 | W |
    | SZ | 温度系数 | IZ=5 mA | - | - | -1.6 | mV/K |
    | Cd | 电容 | f=1 MHz, VR=0 V | - | - | 450 | pF |

    3. 产品特点和优势


    - 非重复峰值反向功率耗散:PZSM ≤ 40 W,适合高瞬态电压吸收场景。
    - 总功率耗散:Ptot ≤ 365 mW,在标准工作温度下具备出色稳定性。
    - 精确的电压容差:±2%精度,确保高度一致性。
    - 宽工作电压范围:覆盖2.4 V至36 V,适用于多电压等级的应用。
    - 低正向电压:典型值为0.9 V(IF=10 mA),减少电路功耗。
    - 小型化封装:SOD123尺寸,适合紧凑设计。
    - 符合AEC-Q101标准:确保其在汽车应用中的可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 通用调节功能:用于为低压电子电路提供稳定的参考电压。
    - 过电压保护:通过稳压作用保护后端敏感元件。
    - 汽车电子:应用于车身控制系统和电源管理模块。
    使用建议:
    1. 在选择具体型号时,根据所需稳压电压和预期工作电流确定。
    2. 确保散热设计合理,尤其在高功率耗散场景中,避免因过热导致性能下降。
    3. 推荐在脉冲条件下使用时限制脉宽和占空比,以保持器件稳定性。

    5. 兼容性和支持


    - 兼容性:PDZ-GW系列与大多数主流PCB设计兼容,特别适合SMT工艺。
    - 支持服务:Nexperia提供详尽的技术文档、样品支持及售后维护服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 稳压效果不佳 | 检查是否选用了正确的工作电压型号。 |
    | 工作电流超出额定值 | 减少负载电流或更换更高功率型号。 |
    | 脉冲峰值功率超限 | 缩短脉宽或降低脉冲频率。 |

    7. 总结和推荐


    综合评估:Nexperia PDZ-GW系列稳压二极管凭借其紧凑的SOD123封装、高可靠性及优异的温度特性,成为广泛应用的理想选择。其精准的电压容差、低功耗及支持AEC-Q101认证使其特别适合汽车和工业应用。
    推荐结论:强烈推荐。无论是消费电子还是工业级设计,PDZ-GW系列都表现出色,且性价比高,值得在项目中优先考虑。

    版权声明:本文所用信息均摘自Nexperia官方PDZ-GW系列数据手册,所有权利归Nexperia B.V.所有。如需进一步了解,请参阅完整版数据手册。

PDZ3.9BGWJ参数

参数
Ir - 反向电流 3μA
最大齐纳阻抗 90Ω
电压容差 ±2%
最大功率耗散 625mW
标称齐纳电压 3.9V
配置 -
最大功率 365mW
通用封装 SOD-123W
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PDZ3.9BGWJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDZ3.9BGWJ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA PDZ3.9BGWJ PDZ3.9BGWJ数据手册

PDZ3.9BGWJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0184 ¥ 0.1595
20000+ $ 0.0176 ¥ 0.1528
40000+ $ 0.0172 ¥ 0.1492
60000+ $ 0.0169 ¥ 0.1467
80000+ $ 0.0165 ¥ 0.143
库存: 20000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 1595
