BC847BMB,315

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 400mV@ 5mA,100mA NPN 250mW 6V 15nA 50V 45V 100mA DFN-1006B-3 贴片安装 1mm(长度)*600μm(宽度)
供应商型号: 14M-BC847BMB,315
供应商: 云汉优选
标准整包数: 1
NEXPERIA 三极管(BJT) BC847BMB,315

BC847BMB,315概述

    Nexperia BC847xMB 系列 NPN 通用晶体管技术手册

    1. 产品简介


    类型: NPN 通用晶体管
    主要功能: 用于一般用途的开关和放大
    应用领域:
    - 通用开关和放大应用
    - 移动应用设备

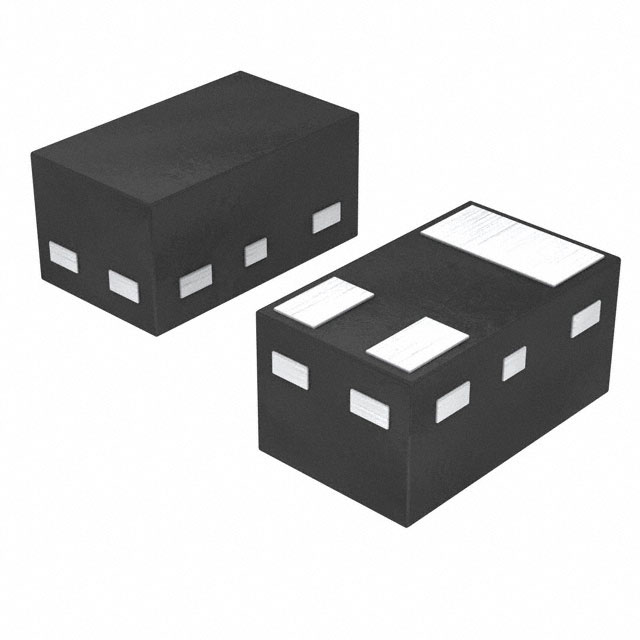

    该产品采用无引脚超小型 SOT883B 表面贴装器件 (SMD) 塑料封装,具有无引脚设计,适用于紧凑型应用。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCEO | 集电极-发射极电压 | 开路基极 | - | - | 45 | V |
    | IC | 集电极电流 | - | - | - | 100 | mA |
    | hFE | 直流电流增益 | VCE=5V, IC=2mA | 110 | - | 220 (BC847AMB) |
    VCE=5V, IC=2mA | 200 | - | 450 (BC847BMB) |
    VCE=5V, IC=2mA | 420 | - | 800 (BC847CMB) |

    3. 产品特点和优势


    - 无引脚超小型SMD塑料封装: 提高空间利用率和可靠性。
    - 热阻较低: 功耗与SOT23相当,热阻小于500K/W。
    - 符合AEC-Q101标准: 适用于汽车应用,具有高度的可靠性和稳定性。
    - 低封装高度: 封装高度仅为0.37mm,便于紧凑型设计。

    4. 应用案例和使用建议


    该系列晶体管广泛应用于移动设备、通用开关及放大电路。例如,在智能手机和平板电脑中,这些晶体管可以用于电源管理电路或音频放大电路。
    使用建议:
    - 在安装时,请确保采用回流焊接方法。
    - 确保设计符合绝对最大额定值的要求,以避免潜在损坏。
    - 在复杂电路中考虑引入热沉,帮助散热,从而提高长期稳定性。

    5. 兼容性和支持


    该晶体管采用标准的SOT883B封装,可与其他兼容此封装的电子元器件互换使用。Nexperia公司提供全面的技术支持,包括详细的参考设计和测试数据。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 确保安装正确并考虑添加散热器。 |
    | 放大效果差 | 检查输入信号幅度和频率是否合适。 |
    | 烧坏 | 检查电路是否符合绝对最大额定值的要求。 |

    7. 总结和推荐


    综合评估: Nexperia BC847xMB 系列 NPN 通用晶体管具备出色的电气特性和紧凑的设计,非常适合用于移动设备和一般的开关放大应用。通过严格的质量控制和高标准的生产流程,确保了其在苛刻环境下的稳定表现。
    推荐使用: 鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高性能和可靠性的场合中使用该晶体管。如果您正在寻找一种能够满足移动设备和其他紧凑型应用需求的高效能晶体管,BC847xMB 系列将是您的理想选择。

BC847BMB,315参数

参数
VCBO-最大集电极基极电压 50V
晶体管类型 NPN
VCEO-集电极-发射极最大电压 45V
最大功率耗散 250mW
最大集电极发射极饱和电压 400mV@ 5mA,100mA
集电极截止电流 15nA
集电极电流 100mA
VEBO-最大发射极基极电压 6V
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 5mA,100mA
长*宽*高 1mm(长度)*600μm(宽度)
通用封装 DFN-1006B-3
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BC847BMB,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BC847BMB,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BC847BMB,315 BC847BMB,315数据手册

BC847BMB,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
