PMBT6429

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: NPN 250mW 6V 55V 45V 100mA SOT 贴片安装 3mm*1.4mm*1mm
供应商型号: PMBT6429
供应商: 期货订购
标准整包数: 100

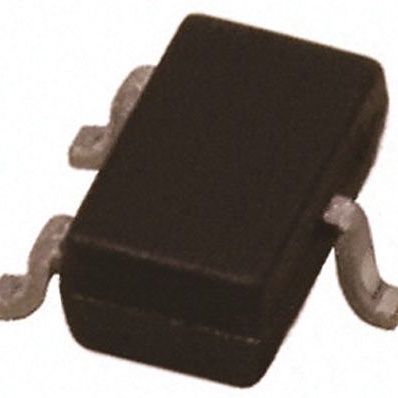

NEXPERIA 三极管(BJT) PMBT6429

PMBT6429概述

    电子元器件技术手册:PMBT6428 和 PMBT6429 NPN晶体管

    产品简介


    PMBT6428 和 PMBT6429 是NXP(现为Nexperia)生产的NPN通用晶体管,适用于多种电路设计中的开关和放大应用。这些晶体管采用SOT23塑料封装,适合于广泛的应用场景,包括电信设备和专业通信系统。

    技术参数


    PMBT6428 和 PMBT6429 的关键技术规格如下:
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 基极-集电极电压 | - | 60 | V |
    | 集电极-发射极电压 | - | 50 | V |
    | 发射极-基极电压 | - | 6 | V |
    | 集电极电流 | - | 100 | mA |
    | 峰值集电极电流 | - | 200 | mA |
    | 峰值基极电流 | - | 200 | mA |
    | 总功率耗散 | - | 250 | mW |
    | 结温 | - | 150 | °C |
    | 热阻 | 500 | K/W |

    产品特点和优势


    PMBT6428 和 PMBT6429 拥有以下几个显著优势:
    - 低功耗:最大电流仅为100mA,适用于低功耗应用。
    - 高可靠性:具有出色的热稳定性,能够在极端温度下正常工作。
    - 高增益:提供较大的电流增益,确保良好的放大效果。
    - 紧凑封装:采用SOT23塑料封装,体积小巧,便于安装和布局。

    应用案例和使用建议


    这些晶体管广泛应用于各类电路设计中,例如:
    - 一般用途的开关和放大电路:可以用于简单的放大器和开关电路中。
    - 电信设备:适用于电话和其他电信设备中。
    建议在使用时注意以下几点:
    - 确保电路的设计符合晶体管的电气特性和工作环境的要求。
    - 在高温环境中使用时,应注意散热,避免过热损坏。

    兼容性和支持


    PMBT6428 和 PMBT6429 可以与其他标准NPN晶体管和相关组件兼容。如需更多技术支持和售后支持,可联系最近的销售办事处。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方法:
    1. 晶体管过热
    - 解决方案:检查电路设计中的散热措施,确保足够的散热。
    2. 工作电压超过额定值
    - 解决方案:调整电源电压,确保不超过最大额定值。

    总结和推荐


    PMBT6428 和 PMBT6429 是高性能的NPN晶体管,适用于各种低功耗和一般用途的开关及放大电路。其优异的电气性能和紧凑的封装使其成为众多应用的理想选择。因此,强烈推荐在上述应用场景中使用该产品。对于需要进一步支持或详细信息的客户,可以通过官方网站或销售办事处获得。

PMBT6429参数

参数
最大功率耗散 250mW
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 -
集电极截止电流 -
晶体管类型 NPN
集电极电流 100mA
VCBO-最大集电极基极电压 55V
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 45V
长*宽*高 3mm*1.4mm*1mm
通用封装 SOT
安装方式 贴片安装

PMBT6429厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMBT6429数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PMBT6429 PMBT6429数据手册

PMBT6429封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.2774
800+ ¥ 0.2696
1500+ ¥ 0.2607
库存: 1500
起订量: 2000 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 391.05
