PDZ33B

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±2% 50nA 33V 40Ω 400mW SOD 贴片安装 1.8mm*1.35mm*1.05mm
供应商型号: PDZ33B
供应商: 国内现货
标准整包数: 200
NEXPERIA 齐纳(稳压)二极管 PDZ33B

PDZ33B概述

    Nexperia PDZ-B 系列单向齐纳二极管技术手册

    1. 产品简介

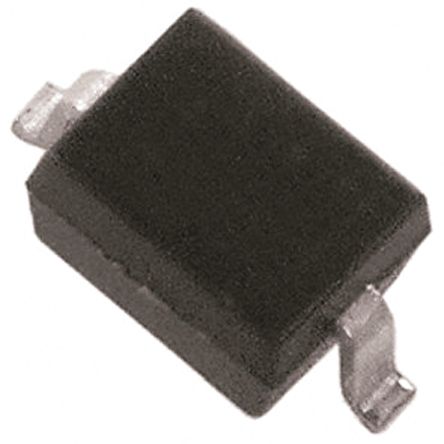

    产品类型: Nexperia PDZ-B系列是低功率通用电压调节二极管,采用小型表面贴装塑料SOD323(SC-76)封装。
    主要功能: 作为电压调节器,在电路中起到稳压作用。
    应用领域: 适用于一般电压调节,如通信设备、汽车电子、消费电子等领域。

    2. 技术参数


    - 总功耗: 最大400毫瓦 (Ptot ≤ 400 mW)
    - 连续正向电流: 最大200毫安 (IF持续电流)
    - 非重复峰值反向电流: 在25°C时,最大值取决于具体型号 (IZSM)
    - 存储温度范围: -65°C 至 +150°C
    - 结温: -55°C 至 +150°C
    - 热阻: 结至散热点的热阻为130 K/W;结至环境的热阻为340 K/W

    3. 产品特点和优势


    - 小型化: 采用小尺寸SOD323封装,适合表面贴装设计。
    - 宽电压范围: 从2.4V到36V的多种电压规格。
    - 高精度: 误差约为±2%。
    - 耐温性强: 能够在-65°C到+150°C的温度范围内正常工作。
    - 认证标准: 符合AEC-Q101标准,适用于汽车电子应用。

    4. 应用案例和使用建议


    - 汽车电子: 用于汽车电子系统的电压稳定和保护。
    - 通信设备: 在电源模块中提供稳压作用。
    - 消费电子: 用于便携式设备和家用电器中的电压调节。
    使用建议:
    - 确保在安装过程中保持良好的散热,避免因过热导致性能下降。
    - 注意不要超过最大额定值,以防止设备损坏。
    - 使用过程中注意周围环境的温度变化,确保在规定的温度范围内工作。

    5. 兼容性和支持


    - 兼容性: 该产品与其他电子元器件和设备具有良好的兼容性。
    - 技术支持: Nexperia提供详尽的技术文档和支持服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常工作。
    - 解决方案: 检查是否有错误连接或是否超出额定值,如有问题请参阅手册中的详细说明或联系技术支持。
    - 问题2: 温度过高导致设备性能下降。
    - 解决方案: 确保设备周围环境通风良好,并使用适当的散热措施。
    - 问题3: 频繁损坏。
    - 解决方案: 检查使用环境是否存在过载或短路现象,避免重复暴露于极限条件。

    7. 总结和推荐


    优点:
    - 广泛适用: 可应用于多个领域,包括汽车电子、通信设备等。
    - 高可靠性: 符合AEC-Q101标准,确保汽车电子领域的高可靠性。
    - 稳定性: 精度高,稳定性好,符合广泛的工业标准。
    推荐使用: 基于上述优点,该产品是一款非常可靠的电压调节器,适用于各种电压调节需求,尤其是对环境温度和精度要求较高的场合。
    通过上述内容可以看出,Nexperia PDZ-B系列单向齐纳二极管是一款功能强大且性能稳定的电压调节器,特别适用于需要精密电压控制的应用场景。对于寻求高性能电压调节器的工程师来说,这款产品无疑是一个值得考虑的选择。

PDZ33B参数

参数
Ir - 反向电流 50nA
最大齐纳阻抗 40Ω
电压容差 ±2%
最大功率耗散 400mW
标称齐纳电压 33V
配置 -
最大功率 -
长*宽*高 1.8mm*1.35mm*1.05mm
通用封装 SOD
安装方式 贴片安装

PDZ33B厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDZ33B数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA PDZ33B PDZ33B数据手册

PDZ33B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.2842
800+ ¥ 0.2786
1600+ ¥ 0.2696
库存: 3400
起订量: 2000 增量: 0
交货地:
最小起订量为:1600
合计: ¥ 431.36
