PRMH9Z

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 100mV@ 250µA,5mA 2 NPN - Pre-Biased (Dual) 480mW 6V 1μA 50V 50V 100mA DFN-1412-6 贴片安装
供应商型号: 2785386
供应商: 海外现货
标准整包数: 5
NEXPERIA 三极管(BJT) PRMH9Z

PRMH9Z概述

    Nexperia PRMH9:50 V, 100 mA NPN/NPN Resistor-Equipped Double Transistors (RET)

    1. 产品简介

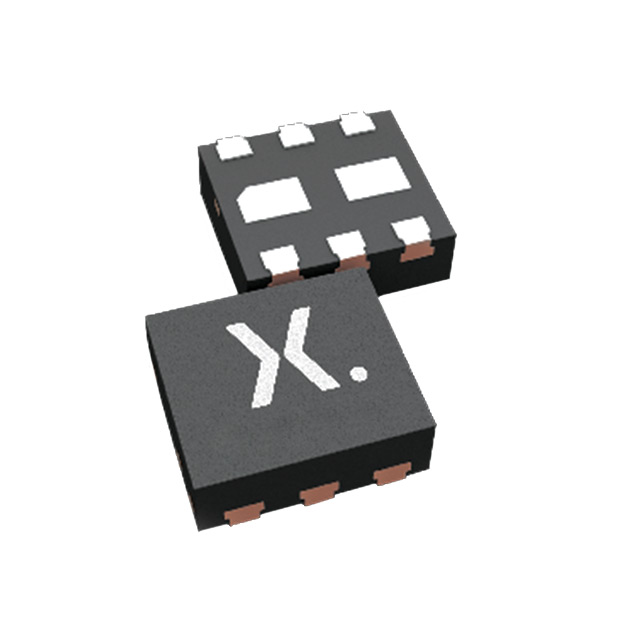

    Nexperia PRMH9是一款双晶体管组件,具有内置电阻的NPN/NPN结构,封装在超小型无引脚表面贴装器件(SMD)塑料封装DFN1412-6(SOT1268)内。这款产品广泛应用于数字电路设计中,特别是作为成本效益较高的替代品用于BC847/BC857系列晶体管的应用场合。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCEO | 开路基极 | - | - | 50 | V |
    | IO | 输出电流 | - | - | 100 | mA |
    | R1 | 偏置电阻1 | - | 7 | 13 | kΩ |
    | R2/R1 | 偏置电阻比 | - | 3.7 | 5.7 | - |

    3. 产品特点和优势


    - 高输出电流能力:最大100 mA,满足大多数数字应用需求。
    - 内置偏置电阻:简化电路设计,减少元器件数量。
    - 降低成本:相比BC847/BC857系列,可显著降低组装成本。
    - 低封装高度:仅0.5 mm,适合空间受限的应用环境。
    - 符合AEC-Q101标准:适用于汽车电子领域。

    4. 应用案例和使用建议


    应用场景:
    - 数字电路设计中,如IC输入控制、开关负载等。
    - 汽车电子应用中,提供可靠的电气特性。
    使用建议:
    - 在设计电路时,根据具体应用需要合理选择外部电阻值,以获得最佳性能。
    - 确保安装环境温度不超出规定范围,避免过热导致损坏。

    5. 兼容性和支持


    - 兼容性:与现有的数字电路板兼容,适用于多种标准尺寸PCB。
    - 支持:提供详细的测试信息和文档,便于快速集成到现有系统中。

    6. 常见问题与解决方案


    - 问题:输出电流不足。
    - 解决办法:检查外围电路设计,确保正确的电阻值及连接方式。
    - 问题:工作温度过高。
    - 解决办法:改善散热设计,使用导热硅脂或增大散热片面积。

    7. 总结和推荐


    总结:
    Nexperia PRMH9凭借其小巧的体积、高效的性能和成本优势,成为市场上一款极具竞争力的产品。它特别适用于数字电路和汽车电子应用。
    推荐:
    强烈推荐在各类数字电路设计中使用PRMH9,特别是在需要低成本、高效能和可靠性的场合。对于追求品质与安全性的汽车电子项目,此产品同样表现出色。

PRMH9Z参数

参数
配置
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 50V
集电极电流 100mA
晶体管类型 2 NPN - Pre-Biased (Dual)
集电极截止电流 1μA
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 100mV@ 250µA,5mA
不同 Ib,Ic 时的 Vce 最大饱和值 100mV@ 250µA,5mA
最大功率耗散 480mW
通用封装 DFN-1412-6
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PRMH9Z厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PRMH9Z数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PRMH9Z PRMH9Z数据手册

PRMH9Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
