PMBD914

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 4A 4ns 1μA 215mA SOT-23,TO-236AB 贴片安装 3mm*3mm*1.4mm
供应商型号: PMBD914
供应商: 云汉优选
标准整包数: 10
NEXPERIA 整流二极管/整流桥 PMBD914

PMBD914概述

    PMBD914 单高开关二极管技术手册

    产品简介

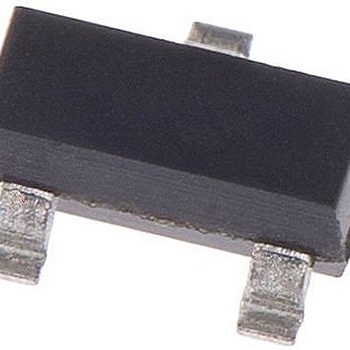

    单高开关二极管 PMBD914 是一款采用平面技术制造并封装于小型表面贴装(SMD)塑料外壳内的高开关速度二极管。该产品适用于高开关速度要求的应用领域,例如汽车、工业控制、计算机、消费电子及可穿戴设备。

    技术参数


    - 型号: PMBD914/SOT23/TO-236AB
    - 包装形式: 3 引脚 SOT23 塑料表面贴装封装
    - 主要

    技术参数

    :
    - 最大重复峰值反向电压 (VRRM): 100 V
    - 最大反向电压 (VR): 100 V
    - 最大正向电流 (IF): 215 mA
    - 最大重复峰值正向电流 (IFRM): 500 mA
    - 最大非重复峰值正向电流 (IFSM): 4 A(1 μs 脉冲宽度)
    - 典型正向电压 (VF): IF = 1 mA 时 715 mV,IF = 150 mA 时 1.25 V
    - 典型反向电流 (IR): VR = 25 V 时 25 nA,VR = 75 V 时 1 μA
    - 反向恢复时间 (trr): ≤ 4 ns
    - 二极管电容 (Cd): f = 1 MHz 时 1.5 pF

    产品特点和优势


    - 高开关速度: 反向恢复时间 trr ≤ 4 ns
    - 低电容: 电容 Cd ≤ 1.5 pF
    - 低漏电流
    - 小 SMD 封装, 适合紧凑设计
    - 符合无卤素标准 (/DG)

    应用案例和使用建议


    PMBD914 适用于需要高开关速度的应用,如:
    - 高速信号整流
    - 开关电源中的保护电路
    - 消费电子产品中的脉冲处理
    使用建议:
    - 在焊接过程中确保良好的热传导以避免焊接不良。
    - 设计时注意避免高电流导致热过载,使用适当的散热措施。


    兼容性和支持


    PMBD914 适用于标准 SMD 生产线,并且提供了多种包装选项。关于具体兼容性和技术支持信息,建议联系当地的销售办公室获取更详细的支持。

    常见问题与解决方案


    1. 反向恢复时间不足:
    - 解决方案: 确保正确安装和测试条件,检查是否符合制造商的建议温度和电流条件。
    2. 正向电压过高:
    - 解决方案: 使用更大的散热片来降低热应力,确保器件不处于高温环境下。
    3. 漏电流过大:
    - 解决方案: 确保在正常操作条件下使用,如果超过额定条件,请参考手册进一步调整使用条件。

    总结和推荐


    PMBD914 单高开关二极管 凭借其出色的开关速度、低电容、低漏电流以及紧凑的 SMD 封装,成为许多高要求应用场景的理想选择。它在高频应用、开关电源等领域表现出色,具备很好的市场竞争力。因此,我强烈推荐使用此产品以满足您的应用需求。
    如果您有任何疑问或需要进一步的帮助,请通过邮件或电话联系您附近的销售办公室。

PMBD914参数

参数
正向浪涌电流 4A
配置 -
If - 正向电流 215mA
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 4ns
长*宽*高 3mm*3mm*1.4mm
通用封装 SOT-23,TO-236AB
安装方式 贴片安装
应用等级 汽车级

PMBD914厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMBD914数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PMBD914 PMBD914数据手册

PMBD914封装设计

查看详情并下载
Symbol
Footprint
3D Model
