BZX8850S-C2V0-QYL

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: Nexperia 单路稳压二极管, 额定齐纳电压2V, 贴片安装, 最大功率耗散365 mW, DFN1006BD-2封装
供应商型号: 3810609
供应商: 海外现货
标准整包数: 5

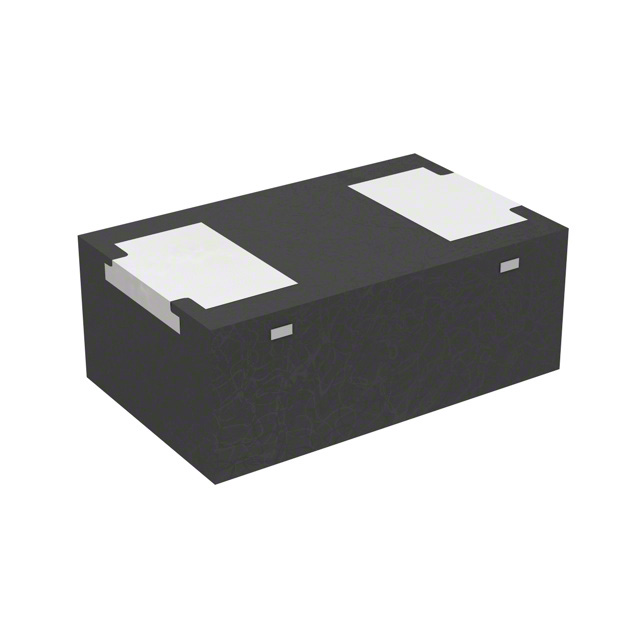

NEXPERIA 齐纳(稳压)二极管 BZX8850S-C2V0-QYL

BZX8850S-C2V0-QYL概述

    # Nexperia BZX8850S-Q系列低压电流稳压二极管技术手册

    产品简介


    产品类型

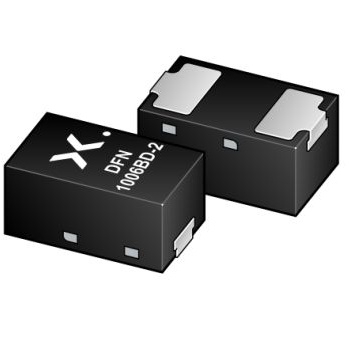

    Nexperia BZX8850S-Q系列低压电流稳压二极管是一种采用超小型SOD882BD(DFN1006BD-2)无引脚表面贴装器件(SMD)塑料封装的产品,具有侧湿面,专为低偏置和便携式电池供电的应用设计。
    主要功能
    BZX8850S-Q系列二极管具有以下核心功能:
    - 电压调节:从1.8V到75V。
    - 低测试电流(50μA):特别适用于低偏置和便携式电池供电的应用场景。
    - 高可靠性:通过AEC-Q101认证,适合在汽车应用中使用。
    应用领域
    这类二极管主要用于低电流的一般调节功能,例如电源管理、通信设备和汽车电子系统中的稳压和保护电路。

    技术参数


    | 符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | IF | 正向电流 - | 10 mA | -
    | VF | 正向电压 - | - | 0.9 V
    | Ptot | 总耗散功率 | Tamb ≤ 25°C | - | - | 365 mW
    极限参数
    | 符号 | 参数名称 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | IF | 正向电流 - | 200 mA
    | PZSM | 单次峰值反向功耗 | tp = 100 µs, square wave; Tj = 25 °C | - | 40 W
    | Ptot | 总耗散功率 | Tamb ≤ 25 °C | - | 365 mW
    | Tj | 结温 - | 150 °C
    | Tamb | 环境温度 -55 | +150 | °C |
    | Tstg | 存储温度 -65 | +150 | °C |

    产品特点和优势


    - 低电流操作:总功耗≤365 mW,非常适合低电流应用。
    - 高精度:电压容差系列约±5%,保证稳定的工作性能。
    - 宽工作范围:从1.8V到75V,适用各种不同需求的应用场景。
    - 高可靠性:AEC-Q101认证,符合汽车应用标准。
    - 尺寸小巧:采用DFN1006BD-2封装,适合空间有限的设计需求。

    应用案例和使用建议


    应用案例
    BZX8850S-Q系列二极管广泛应用于汽车电子、通信设备和便携式电子产品中。例如,在汽车的电源管理系统中,它可以确保稳定的电压输出,提高系统的可靠性和效率。
    使用建议
    1. 在进行电路设计时,考虑二极管的正向电压降和反向漏电流特性,确保二极管在正常工作范围内。
    2. 在高频率工作环境中,需注意反向电容的影响,选择合适的型号以减少寄生电容效应。
    3. 确保在高温环境下工作的条件下,二极管的工作温度不超过150°C,以免影响其寿命和性能。

    兼容性和支持


    BZX8850S-Q系列二极管具有良好的兼容性,可以方便地与其他同类设备或模块配合使用。此外,制造商提供详细的文档和技术支持,包括样品申请、电路设计指导和质量控制等服务,以帮助客户更好地理解和应用这些产品。

    常见问题与解决方案


    问题1
    Q:如何判断二极管是否过热?
    A: 定期测量二极管的结温(Tj),确保其不超过150°C。如果超出此范围,应增加散热措施或减少功耗。
    问题2
    Q:在高频率应用中,二极管的反向电容特性需要注意什么?
    A: 选择适合高频率应用的型号,如BZX8850S-C27-Q及以上型号,其反向电容较低,适合高频信号的处理。

    总结和推荐


    优点
    - 高精度和稳定性
    - 超宽的工作电压范围
    - AEC-Q101认证,适合汽车应用
    - 尺寸小巧,便于集成设计
    推荐使用
    鉴于其独特的功能和优越的性能表现,BZX8850S-Q系列低压电流稳压二极管是适用于多种应用场景的理想选择,特别是对高可靠性和紧凑设计有要求的场合。强烈推荐将其作为低电流调节应用中的首选器件。

BZX8850S-C2V0-QYL参数

参数
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 365mW
标称齐纳电压 2V
配置 -
最大功率 365mW
Ir - 反向电流 7μA
通用封装 DFN-1006BD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX8850S-C2V0-QYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX8850S-C2V0-QYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX8850S-C2V0-QYL BZX8850S-C2V0-QYL数据手册

BZX8850S-C2V0-QYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
