BZX585-B36,115

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±2% 50nA 36V 90Ω 300mW 独立式 SOD-523 贴片安装 1.2mm*800μm*600μm
供应商型号: AV-S-BZX585-B36,115
供应商: Avnet
标准整包数: 3000

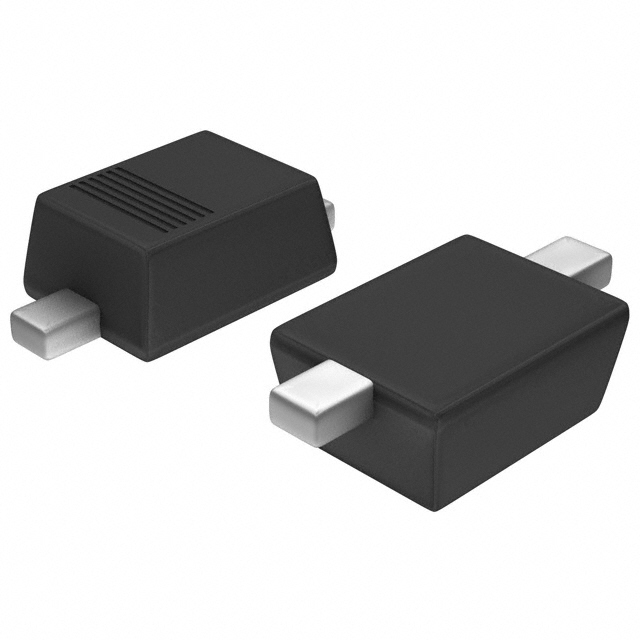

NEXPERIA 齐纳(稳压)二极管 BZX585-B36,115

BZX585-B36,115概述


    产品简介


    BZX585系列稳压二极管是一种通用型齐纳二极管,采用超小型扁平引线表面贴装封装(SOD523/SC-79)。这些二极管适用于多种电子电路,特别是在需要电压稳定性的场合中表现卓越。

    技术参数


    - 非重复峰值反向功率耗散:≤ 40 W
    - 总功率耗散:≤ 300 mW
    - 工作电压范围:标称值2.4 V 至 75 V(E24范围)
    - 容差系列:± 2% 和 ± 5%
    - 热阻:从结点到环境的热阻 ≤ 350 K/W(自由空气中),从结点到焊点的热阻 ≤ 65 K/W
    - 存储温度:−65°C 到 +150°C
    - 环境温度:−65°C 到 +150°C
    - 正向电压:IF = 100 mA时为1.1 V(脉冲测试条件)

    产品特点和优势


    - 非重复峰值反向电流:高达40 A(100 µs方波;Ta = 25°C之前)
    - 宽工作电压范围:从2.4 V至75 V
    - 低差分电阻
    - AEC-Q101认证:适合汽车应用
    - 小型封装:SOD523(SC-79)

    应用案例和使用建议


    应用案例
    BZX585系列稳压二极管广泛应用于多种电路中,如一般调节功能。典型的应用包括电源管理、电压稳压电路和保护电路。
    使用建议
    - 在高功率应用场景下,确保散热设计合理,避免因过热导致的损坏。
    - 考虑到不同的工作电压和电流,选择合适的型号以满足具体需求。
    - 高温环境下使用时,建议减少工作电流以延长使用寿命。

    兼容性和支持


    BZX585系列稳压二极管可以与各种主流电子元器件和设备兼容,尤其适用于车载电子系统。制造商提供了全面的技术支持和维护服务,帮助用户解决问题并保证最佳性能。

    常见问题与解决方案


    - 问题:正向电压偏高
    - 解决方案:检查连接和电路设计,确保没有其他组件对电压产生影响。
    - 问题:功率耗散过大
    - 解决方案:优化散热设计,增加散热片或风扇来降低工作温度。
    - 问题:电流超出额定值
    - 解决方案:更换为更大额定电流的型号或重新设计电路。

    总结和推荐


    BZX585系列稳压二极管具备广泛的电压范围和稳定的性能,在电子电路中表现出色。其紧凑的设计使其适用于空间受限的应用场景。此外,AEC-Q101认证使其成为汽车应用的理想选择。总体而言,我们强烈推荐此系列产品用于需要稳定电压的各类电子应用中。
    综上所述,BZX585系列稳压二极管凭借其高性能、小巧封装及广泛的应用范围,是一款值得信赖的优质电子元件。

BZX585-B36,115参数

参数
配置 独立式
最大功率 0.3
Ir - 反向电流 50nA
最大齐纳阻抗 90Ω
电压容差 ±2%
最大功率耗散 300mW
标称齐纳电压 36V
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZX585-B36,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX585-B36,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX585-B36,115 BZX585-B36,115数据手册

BZX585-B36,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
