NX3020NAKVYL

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 370mW 20V 1.5V@ 250µA 0.44nC@ 4.5V 2个N沟道 30V 4.5Ω@ 100mA,10V 200mA 20pF@10V SOT-666 贴片安装
供应商型号: NX3020NAKVYL
供应商: 国内现货
标准整包数: 8000

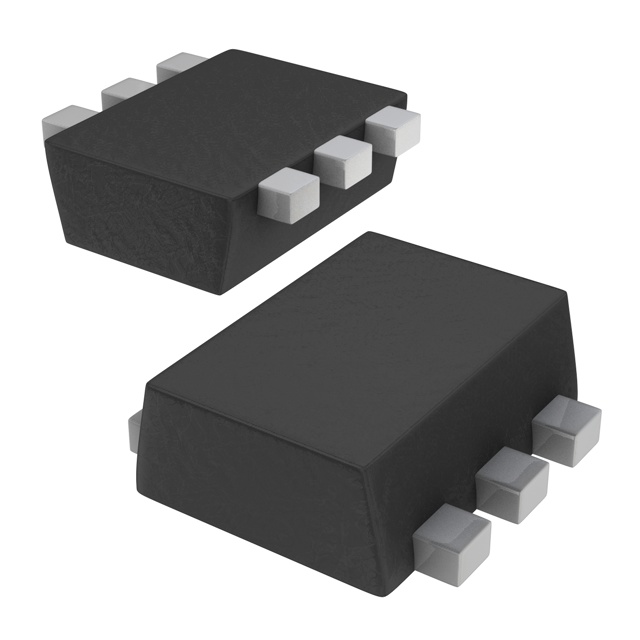

NEXPERIA 场效应管(MOSFET) NX3020NAKVYL

NX3020NAKVYL概述


    产品简介


    NX3020NAKV是一款由Nexperia公司生产的双N沟道增强型场效应晶体管(FET),采用超小型扁平的SOT666表面贴装封装。这款MOSFET采用深沟槽技术制造,适用于多种电路应用。

    技术参数


    - 额定电压:VDS(漏源电压)= 30V
    - 电流能力:ID(漏极电流)= 200mA
    - 热阻抗:
    - Rth(j-a)(结点到环境)= 290K/W(标准安装)
    - Rth(j-sp)(结点到焊点)= 105K/W
    - 静态参数:
    - RDSon(导通电阻)= 2.7Ω(典型值)
    - VGS(th)(门限电压)= 0.8~1.5V
    - V(BR)DSS(击穿电压)= 30V
    - 动态参数:
    - QG(tot)(总栅电荷)= 0.34nC(典型值)

    产品特点和优势


    - 非常快的开关速度:适合高频应用。
    - Trench MOSFET技术:提高了效率并减小了尺寸。
    - ESD保护:增强了产品可靠性。
    - 低阈值电压:使驱动更加容易。

    应用案例和使用建议


    - 继电器驱动:快速响应继电器控制。
    - 高速线驱动:适用于需要高速传输的应用。
    - 低侧负载开关:用于简化电路设计。
    - 开关电路:广泛的开关应用。
    使用建议:
    - 在设计时需考虑散热问题,确保适当的PCB布局。
    - 根据应用需求选择合适的驱动电路,确保栅极电压符合要求。

    兼容性和支持


    - 兼容性:支持SOT666封装,适合大多数标准PCB组装工艺。
    - 支持信息:Nexperia提供详尽的技术文档和官方支持,包括产品手册和应用笔记。

    常见问题与解决方案


    1. 问题:设备无法正常工作。
    - 解决方案:检查电源电压是否稳定,确认连接正确无误。
    2. 问题:设备过热。
    - 解决方案:改善散热措施,如增加散热片或优化PCB布局。
    3. 问题:漏电流过大。
    - 解决方案:检查接线和连接点是否松动,确保正确接地。

    总结和推荐


    NX3020NAKV是一款性能优异、广泛应用的双N沟道增强型MOSFET,具备出色的开关特性和可靠性。它的主要优势在于高效能、快速开关能力和紧凑的封装设计,使其成为许多电子设备的理想选择。基于其优秀的性能和广泛的应用范围,我们强烈推荐在各种开关和驱动应用中使用此产品。

NX3020NAKVYL参数

参数
Rds(On)-漏源导通电阻 4.5Ω@ 100mA,10V
栅极电荷 0.44nC@ 4.5V
FET类型 2个N沟道
通道数量 2
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
Id-连续漏极电流 200mA
最大功率耗散 370mW
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 20pF@10V
Vds-漏源极击穿电压 30V
配置
1.7mm(Max)
1.3mm(Max)
600μm(Max)
通用封装 SOT-666
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

NX3020NAKVYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NX3020NAKVYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA NX3020NAKVYL NX3020NAKVYL数据手册

NX3020NAKVYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24000+ ¥ 0.5508
48000+ ¥ 0.5416
96000+ ¥ 0.5324
192000+ ¥ 0.5233
库存: 24000
起订量: 24000 增量: 8000
交货地:
最小起订量为:24000
合计: ¥ 13219.2
