PBHV9050T

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: PNP 300mW 6V 500V 500V 150mA SOT 贴片安装 3mm*1.4mm*1.1mm
供应商型号: 1660094
供应商: 海外现货
标准整包数: 3000
NEXPERIA 三极管(BJT) PBHV9050T

PBHV9050T概述

    # 高性能PNP高电压低VCEsat双极型晶体管技术手册

    1. 产品简介


    1.1 基本描述
    PBHV9050T 是一种具有高电压、低饱和电压的PNP双极型晶体管,采用小型表面贴装设备(SMD)塑料封装形式,型号为SOT23(TO-236AB)。其对应的NPN型号为PMBTA45。这款晶体管适用于多种应用领域,包括汽车、工业、计算、消费电子和可穿戴设备等。
    1.2 特点
    - 高电压:支持高达500V的VCEO;
    - 低饱和电压:典型的VCEsat为-95mV;
    - 高集电极电流能力:最大可达150mA;
    - 高电流增益:在大集电极电流下依然能保持高的电流增益;
    - 符合AEC-Q101认证:适合于汽车应用。
    1.3 应用领域
    - 电子镇流器
    - LED驱动器
    - LCD背光
    - 汽车电机管理
    - 反激转换器
    - 有线电信拨号开关
    - 开关模式电源(SMPS)

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-发射极击穿电压 | VCESM | - | - | -500 | V |
    | 集电极-发射极电压(基极开路) | VCEO | - | - | -500 | V |
    | 集电极电流 | IC | - | - | -150 | mA |
    | 直流电流增益 | hFE | - | 80 | 300 | - |
    | 最高结温 | Tj | - | - | 150 | °C |

    3. 产品特点和优势


    PBHV9050T 具备高电压和低饱和电压的特点,能够在严苛的工作环境下稳定运行。高电流增益使其在需要放大信号的应用中表现出色。同时,通过AEC-Q101认证,确保了其在汽车行业的可靠性。这些特点使得PBHV9050T在LED照明、电机控制、电源管理等领域具有显著的竞争优势。

    4. 应用案例和使用建议


    4.1 应用案例
    1. 电子镇流器:PBHV9050T可以作为开关管,配合其他组件构成高效的电子镇流器。
    2. LED驱动器:在大电流驱动应用中,PBHV9050T能够提供稳定的电流输出,减少饱和电压带来的损耗。
    4.2 使用建议
    - 散热设计:由于高工作电压和大电流,需要注意良好的散热设计以避免过热。
    - 电路布局:合理的布线和放置可以减少电磁干扰,提高系统稳定性。

    5. 兼容性和支持

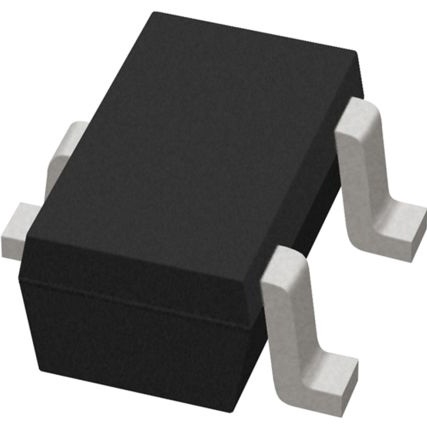

    PBHV9050T采用SOT23封装,易于集成到现有系统中。Nexperia公司提供了详尽的技术支持和售后保障,用户可以通过官网或销售代表获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 饱和电压过高 | 检查电路设计,确认负载阻抗匹配。 |
    | 温度异常升高 | 优化散热设计,确保良好的热传导路径。 |
    | 输出电流不稳定 | 确认电源电压稳定,检查负载是否有故障。 |

    7. 总结和推荐


    综上所述,PBHV9050T是一款高性能的PNP高电压低VCEsat晶体管,具备出色的电气特性和广泛的应用范围。特别适用于高电压、高可靠性的应用场景。推荐在相关项目中优先考虑使用PBHV9050T。如果您有任何疑问或需要技术支持,请联系当地Nexperia销售办公室。

PBHV9050T参数

参数
集电极电流 150mA
VCBO-最大集电极基极电压 500V
晶体管类型 PNP
配置 独立式
VEBO-最大发射极基极电压 6V
最大功率耗散 300mW
VCEO-集电极-发射极最大电压 500V
最大集电极发射极饱和电压 -
集电极截止电流 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
长*宽*高 3mm*1.4mm*1.1mm
通用封装 SOT
安装方式 贴片安装
零件状态 在售

PBHV9050T厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PBHV9050T数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PBHV9050T PBHV9050T数据手册

PBHV9050T封装设计

查看详情并下载
Symbol
Footprint
3D Model
