PBSS5220T

产品分类: 三极管(BJT)
厂牌: NEXPERIA

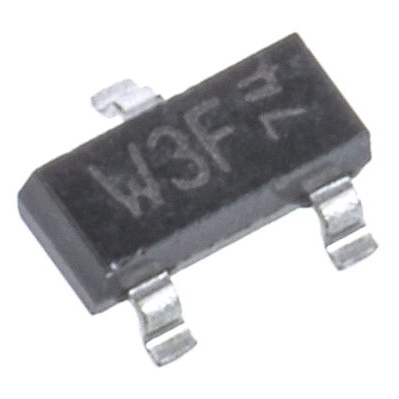

产品描述: Nexperia PNP晶体管, SOT-23 (TO-236AB)封装, 贴片安装, 最大直流集电极电流-2 A, 最大集电极-发射电压-20 V
供应商型号: PBSS5220T
供应商: 云汉优选
标准整包数: 1
NEXPERIA 三极管(BJT) PBSS5220T

PBSS5220T概述

    PBSS5220T PNP低饱和电压(BISS)晶体管技术手册

    1. 产品简介


    PBSS5220T是一款具有20V和2A额定值的PNP低饱和电压(BISS)晶体管,封装于SOT23塑料外壳内。该产品具备低饱和电压(VCEsat)特性,可提供高效的功率管理,广泛应用于直流/直流转换器、电源线切换、电池充电和液晶显示器背光等领域。此外,PBSS5220T也可作为外围驱动器,在低压供电应用中控制灯和LED,或者驱动感性负载如继电器、蜂鸣器和电机。

    2. 技术参数


    以下是PBSS5220T的主要技术参数和性能指标:
    | 参数 | 符号 | 最大值 | 单位 |

    | 集电极-发射极击穿电压 | VCEO | -20 | V |
    | 集电极电流(DC) | IC | -2 | A |
    | 峰值集电极电流 | ICM | -3 | A |
    | 等效导通电阻 | RCEsat | 113 | mΩ |
    | 热阻(结到环境) | Rth j-a | 260 | K/W |

    3. 产品特点和优势


    PBSS5220T具有以下独特功能和优势:
    - 低饱和电压:VCEsat典型值为80mV(Ic=-500mA, Ib=-50mA),显著降低功耗并减少热生成。
    - 高电流能力:支持高达2A的连续集电极电流和3A的峰值集电极电流。
    - 成本效益:作为特定应用的MOSFET替代品,成本更低,且效率更高。
    - 紧凑设计:SOT23封装占用较少的PCB空间。

    4. 应用案例和使用建议


    PBSS5220T适用于多种应用场景,例如:
    - 电源管理:用于DC/DC转换器、电源线切换和电池充电等。
    - 外围驱动器:驱动低压应用中的灯和LED,或感应负载如继电器、蜂鸣器和电机。
    使用建议:
    - 在进行设计时,确保选用适当的散热措施以避免过热。
    - 检查负载条件以确保集电极电流不超过最大值。
    - 考虑到该晶体管为PNP类型,应注意电路中的基极电压极性。

    5. 兼容性和支持


    PBSS5220T可以与其他需要类似功能的电子元器件和设备配合使用。如果您有任何关于使用手册的问题,请联系最近的销售办事处或通过电子邮件(salesaddresses@nexperia.com)咨询。更多支持信息可访问[Nexperia官方网站](http://www.nexperia.com)。

    6. 常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题:如何确定正确的封装类型?
    - 解决办法:参考手册中的"ORDERING INFORMATION"部分,确保选择适合您的设计需求的封装类型(如SOT23)。
    - 问题:如何测量饱和电压?
    - 解决办法:使用合适的测试设备,在规定的条件下测量VCEsat,例如在Ic=-500mA, Ib=-50mA时测量。

    7. 总结和推荐


    PBSS5220T以其低饱和电压、高电流能力和成本效益在众多应用场景中表现出色。作为低成本且高效的替代品,特别适用于功率管理和外围驱动场景。总的来说,PBSS5220T是一款值得推荐的产品,尤其对于需要高效且经济的PNP晶体管的应用。
    本文档由Nexperia更新,反映了新的公司名称及法律定义,但未更改任何技术内容。如有任何疑问或技术支持需求,请访问[Nexperia官网](http://www.nexperia.com)或发送电子邮件至[salesaddresses@nexperia.com]。

PBSS5220T参数

参数
集电极截止电流 -
最大功率耗散 480mW
VCBO-最大集电极基极电压 20V
最大集电极发射极饱和电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 2A
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 20V
配置 -
晶体管类型 PNP
长*宽*高 1mm*3mm*1.4mm
通用封装 SOT
安装方式 贴片安装
零件状态 在售

PBSS5220T厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PBSS5220T数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PBSS5220T PBSS5220T数据手册

PBSS5220T封装设计

查看详情并下载
Symbol
Footprint
3D Model
