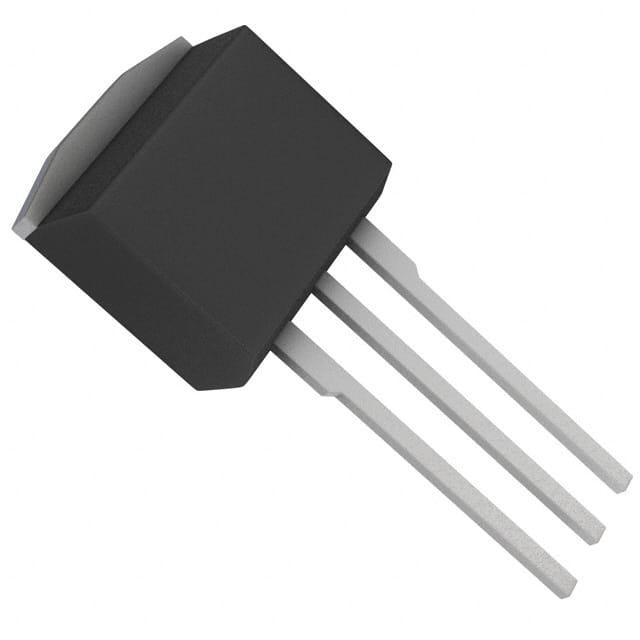

BUK7E4R6-60E,127

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 234W(Tc) 20V 4V@1mA 82nC@ 10 V 1个N沟道 60V 4.6mΩ@ 25A,10V 100A 6.23nF@25V I2PAK 通孔安装
供应商型号: CY-BUK7E4R6-60E,127
供应商: Avnet
标准整包数: 1
NEXPERIA 场效应管(MOSFET) BUK7E4R6-60E,127

BUK7E4R6-60E,127概述


    产品简介


    基本介绍
    BUK7E4R6-60E 是一款标准等级的N沟道TrenchMOS金属氧化物半导体场效应晶体管(MOSFET),采用SOT226封装。这款器件是专为高性能汽车应用设计并认证的,符合AEC Q101标准。
    主要功能
    - 适用温度范围:支持高达175°C的工作温度。
    - 耐用性:具有重复雪崩耐久性。
    - 接口:True标准等级门极,VGS(th)评级在175°C下大于1V。
    应用领域
    - 汽车系统,例如12V系统
    - 电机、灯和电磁阀控制
    - 启停微混合动力应用
    - 变速控制
    - 高性能电源开关

    技术参数


    极限值
    - 漏源电压 (VDS):-60V
    - 栅源电压 (VGS):±20V
    - 漏电流 (ID):最大100A(在25°C时)
    - 总功率耗散 (Ptot):最大234W(在25°C时)
    动态特性
    - 栅源电荷 (QGD):26.1nC(在25A、48V、10V VGS条件下)
    热特性
    - 热阻 (Rth(j-mb)):从结到安装基座的最大值为0.64K/W
    - 热阻 (Rth(j-a)):从结到环境的最大值为65K/W

    产品特点和优势


    - AEC Q101认证:确保产品质量符合汽车行业严格的标准。
    - 高耐温性:适合在极端环境下运行。
    - 良好的栅极特性:在高温下仍能保持稳定的门极阈值电压。
    - 重复雪崩能力:增强了器件的可靠性和耐用性。

    应用案例和使用建议


    使用案例
    - 电动汽车:用于电机驱动系统的高效控制。
    - 发动机控制系统:适用于12V汽车系统中的电机、灯和电磁阀控制。
    使用建议
    - 散热设计:由于该器件具有较高的功率耗散,因此需要良好的散热设计以避免过热损坏。
    - 布局优化:在电路板设计时,尽量减少内部寄生电感的影响。

    兼容性和支持


    - 兼容性:与现有的汽车电子系统兼容。
    - 支持服务:制造商提供详细的文档和技术支持,以帮助客户进行产品集成。

    常见问题与解决方案


    1. 高温下的性能下降
    - 解决方案:通过改善散热条件,如增加散热片或者改进气流来降低温度。

    2. 雪崩电压不足
    - 解决方案:选择更高级别的型号或调整电路设计以提高雪崩保护。

    总结和推荐


    评估
    - 优点:符合AEC Q101标准,适合在极端环境中使用;拥有重复雪崩能力,提高了可靠性和使用寿命。
    - 缺点:相对较高的价格可能不适合对成本敏感的应用场合。
    结论
    鉴于其高性能、高可靠性及广泛的应用领域,我们强烈推荐使用BUK7E4R6-60E作为汽车系统中的关键部件。它在汽车电子应用中表现优异,特别是在电机、电磁阀等关键部位的控制上,表现出色。

BUK7E4R6-60E,127参数

参数
最大功率耗散 234W(Tc)
Ciss-不同 Vds 时的输入最大电容 6.23nF@25V
配置 -
Vgs(th)-栅源极阈值电压 4V@1mA
Rds(On)-漏源导通电阻 4.6mΩ@ 25A,10V
栅极电荷 82nC@ 10 V
Vgs-栅源极电压 20V
Id-连续漏极电流 100A
Vds-漏源极击穿电压 60V
通道数量 -
FET类型 1个N沟道
10.3mm(Max)
4.5mm(Max)
9.4mm(Max)
通用封装 I2PAK
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 散装,管装

BUK7E4R6-60E,127厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK7E4R6-60E,127数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK7E4R6-60E,127 BUK7E4R6-60E,127数据手册

BUK7E4R6-60E,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5539 ¥ 4.7666
300+ $ 0.5488 ¥ 4.7236
500+ $ 0.5438 ¥ 4.6807
1000+ $ 0.5285 ¥ 4.466
5000+ $ 0.5285 ¥ 4.466
库存: 13668
起订量: 210 增量: 1
交货地:
最小起订量为:100
合计: ¥ 476.66
直接购买
加入购物车
