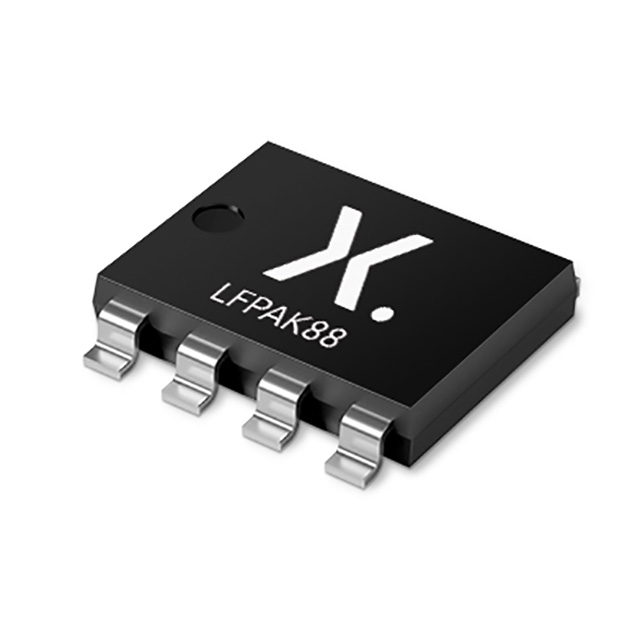

PSMNR70-40SSHJ

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 375W(Tc) 20V 3.6V@1mA 202nC@ 10 V 1个N沟道 40V 700μΩ@ 25A,10V 425A 15.719nF@25V SOT-1235 贴片安装
供应商型号: 1727-8560-2-ND
供应商: Digi-Key
标准整包数: 1

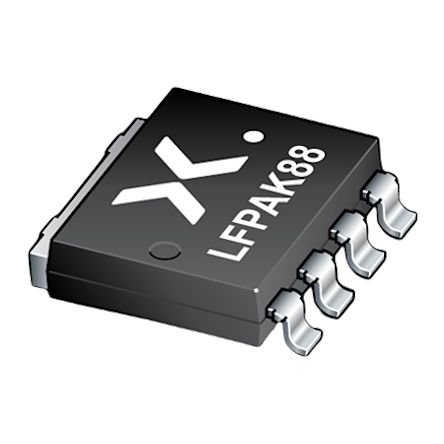

NEXPERIA 场效应管(MOSFET) PSMNR70-40SSHJ

PSMNR70-40SSHJ概述

    Nexperia PSMNR70-40SSH 技术手册解析

    产品简介


    Nexperia 的 PSMNR70-40SSH 是一款采用 NextPowerS3 技术的 N 沟道增强型 MOSFET,适用于标准门极驱动应用。其主要特点是具有 40V 的击穿电压、0.7mΩ 的低导通电阻、连续 425 安培的电流能力和出色的高频效率表现。PSMNR70-40SSH 非常适合用于高效率应用,如刷式直流电机控制、同步整流、电池保护等场景。

    技术参数


    - 耐压:最大耐压为 40V。
    - 连续电流:425A(在标准工作条件下)。
    - 峰值电流:单脉冲模式下可达 1983A。
    - 导通电阻:在 10V 门极电压下,最大值为 0.7mΩ(当环境温度为 25°C 时)。
    - 热阻:从结到安装基板的热阻为 0.35 到 0.4K/W。
    - 栅极电荷:总栅极电荷为 144 到 202nC。
    - 工作温度范围:存储温度范围为 -55 到 175°C;工作温度范围相同。


    产品特点和优势


    - 高效能:采用 NextPowerS3 技术,结合独特的“SchottkyPlus”技术,提供高性能和低浪涌性能。
    - 可靠性高:采用了铜夹连接和焊膏键合技术,降低封装电感和电阻,提高耐用性。
    - 集成方便:可以直接替代传统 D2PAK 和 10x12mm 无引脚封装类型。
    - 安全可靠:在极端负载电流条件下表现出色的安全操作区域特性。
    - 适应性强:符合 UL2595 标准,且通过 175°C 高温测试,满足多种严苛环境需求。

    应用案例和使用建议


    - 应用:主要用于刷式直流电机控制、服务器电源中的同步整流、电池保护、eFuse 和负载开关、热插拔和浪涌电流管理。
    - 使用建议:由于连续电流能力受到 PCB 设计、热设计及运行温度的影响,建议在实际应用中优化 PCB 布局以确保更好的散热效果。特别是在大功率应用中,需注意合适的散热措施。

    兼容性和支持


    - 兼容性:PSMNR70-40SSH 与标准的 LFPAK88 封装兼容,可直接替代其他类似封装的器件。
    - 技术支持:厂商提供了详细的焊接指南和应用实例,支持快速部署和系统集成。如果需要进一步的技术支持,可通过 Nexperia 的本地销售办事处获取帮助。

    常见问题与解决方案


    - 问题1:长时间大电流工作导致过热。
    - 解决方案:确保良好的 PCB 散热设计,添加散热片或使用强制风冷来改善散热条件。

    - 问题2:在高频切换应用中出现噪音问题。
    - 解决方案:选择合适的栅极电阻值以抑制振铃现象,或者采用屏蔽线缆以减少 EMI 干扰。

    总结和推荐


    总体来看,Nexperia 的 PSMNR70-40SSH 在高效、可靠性及兼容性方面表现优异,特别适合应用于高电流、高频率的场合。如果您正在寻找一个高性能、可靠的 MOSFET 解决方案,该产品无疑是值得考虑的选择。其广泛的应用场景和支持服务也使其成为众多工业应用的理想之选。

PSMNR70-40SSHJ参数

参数
最大功率耗散 375W(Tc)
Vgs-栅源极电压 20V
栅极电荷 202nC@ 10 V
Id-连续漏极电流 425A
Ciss-不同 Vds 时的输入最大电容 15.719nF@25V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 3.6V@1mA
Rds(On)-漏源导通电阻 700μΩ@ 25A,10V
通道数量 -
配置 -
Vds-漏源极击穿电压 40V
通用封装 SOT-1235
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMNR70-40SSHJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMNR70-40SSHJ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMNR70-40SSHJ PSMNR70-40SSHJ数据手册

PSMNR70-40SSHJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
