BZV90-C15,115

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA

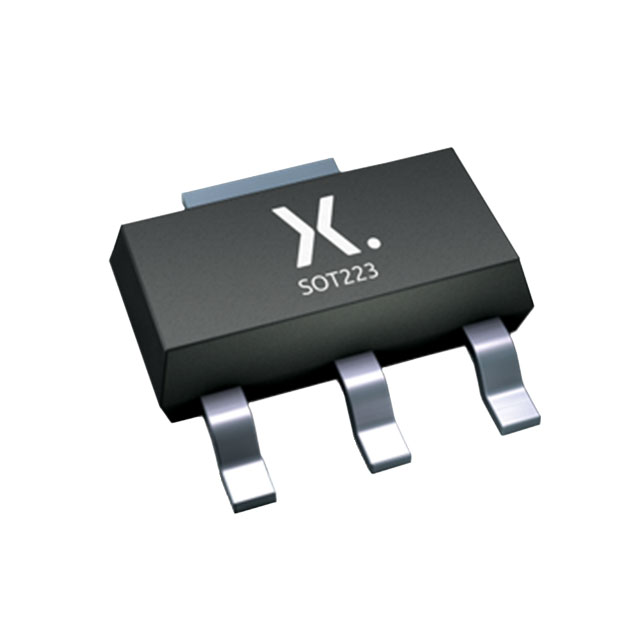

产品描述: Nexperia 单路稳压二极管, 额定齐纳电压15V, 贴片安装, 最大功率耗散1.5 W, SOT-223 (SC-73)封装
供应商型号: AV-S-BZV90-C15,115
供应商: Avnet
标准整包数: 1000
NEXPERIA 齐纳(稳压)二极管 BZV90-C15,115

BZV90-C15,115概述


    产品简介


    BZV90系列电压调节二极管 是一款适用于多种应用场合的中功率电压调节器件。这些二极管采用SOT223塑料表面贴装封装,具备出色的散热性能。BZV90系列包含37种不同型号,工作电压范围从2.4V到75V,适用于广泛的通用调节功能。本系列产品主要用于汽车、工业、计算、消费电子及可穿戴设备等领域。

    技术参数


    | 参数 | 值 |

    | 总功率耗散(最大) | 1500 mW |
    | 工作电压范围(典型值) | 2.4V 至 75V |
    | 非重复性峰值反向功率耗散 | 40 W |
    | 反向电流(典型值) | 视具体型号而定 |
    | 电容(典型值) | 0 pF 至 57.2 pF |
    | 存储温度范围 | -65°C 至 150°C |
    | 结温范围 | -150°C 至 150°C |

    产品特点和优势


    BZV90系列电压调节二极管 的关键特点是其宽广的工作电压范围和高可靠性。这些器件通过SOT223封装提供了出色的散热性能,能够承受高达1500 mW的总功率耗散和高达40 W的非重复性峰值反向功率耗散。此外,BZV90系列具有±5%的额定工作电压精度,使其成为广泛应用于多种电子设备的理想选择。其温度系数也非常稳定,适合在不同温度环境中可靠运行。

    应用案例和使用建议


    BZV90系列电压调节二极管广泛应用于电源管理和电压调节电路。例如,在车载电源管理系统中,BZV90可以用于稳压输出电压,确保电子设备正常运行。在消费电子设备中,这些二极管可以作为保护器件,防止电压过高损坏敏感元件。对于设计工程师,建议使用适当的散热措施来提高器件的长期可靠性。例如,增加散热片或改善PCB布局以增加铜面积,有助于提高器件的热管理性能。

    兼容性和支持


    BZV90系列电压调节二极管与其前身NXP的产品具有良好的兼容性。如果您需要更多关于产品兼容性的信息,或者需要技术支持,请联系最近的销售办公室。NXP提供全方位的技术支持,包括应用指南和在线论坛,帮助您快速解决问题并确保产品的最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查连接线和输入电压是否正确。 |
    | 过热 | 使用散热片或改进PCB设计,以增加散热效果。 |
    | 输出电压不稳定 | 确认负载和电源条件是否稳定,必要时调整外部电路。 |
    | 反向电流过大 | 检查电路设计,确认是否存在反向电流问题。 |
    | 温度系数不一致 | 检查工作温度是否超出器件的额定范围,调整电路设计以适应温度变化。 |

    总结和推荐


    总的来说,BZV90系列电压调节二极管是一款高性能、高可靠性的产品,非常适合于广泛的应用场合。其宽泛的工作电压范围、高功率处理能力和优异的热管理性能使其在市场上具有很强的竞争力。因此,我们强烈推荐BZV90系列电压调节二极管用于各类电子设备的设计与应用。如果您有任何疑问或需要进一步的支持,请联系NXP的销售和技术支持团队。

BZV90-C15,115参数

参数
配置 双anode独立式cathode
最大功率 1.5W
Ir - 反向电流 50nA
最大齐纳阻抗 30Ω
电压容差 ±5%
最大功率耗散 1.5W
标称齐纳电压 15V
长*宽*高 6.5mm*3.5mm*1.65mm
通用封装 SOT-223
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZV90-C15,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZV90-C15,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZV90-C15,115 BZV90-C15,115数据手册

BZV90-C15,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3913 ¥ 3.4634
2000+ $ 0.2477 ¥ 2.1923
3000+ $ 0.2168 ¥ 1.9185
17000+ $ 0.199 ¥ 1.7614
33000+ $ 0.1851 ¥ 1.6386
63000+ $ 0.1798 ¥ 1.5914
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3463.4
