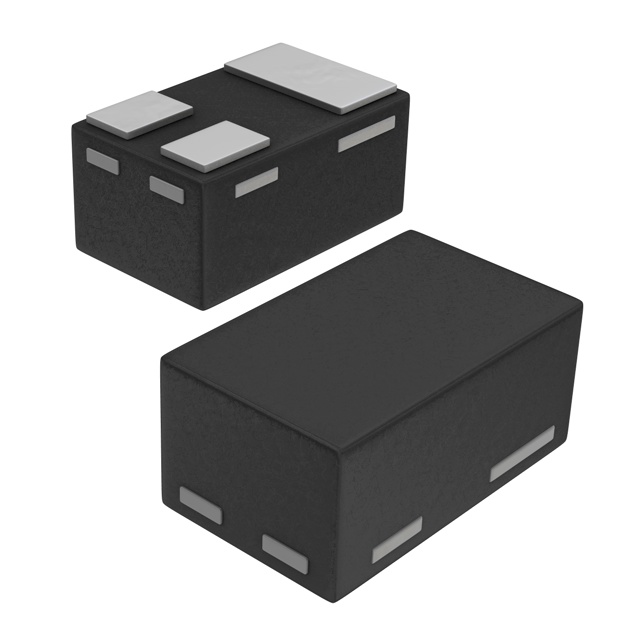

BC847CM,315

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 400mV@ 5mA,100mA NPN 250mW 6V 15nA 50V 45V 100mA SOT-883 贴片安装 1.02mm*620μm*470μm
供应商型号: A-BC847CM,315
供应商: 云汉优选
标准整包数: 10
NEXPERIA 三极管(BJT) BC847CM,315

BC847CM,315概述

    Nexperia BC847系列 NPN通用晶体管技术手册

    1. 产品简介


    Nexperia的BC847系列晶体管是一类适用于通用切换和放大用途的NPN型通用晶体管。它们提供小型表面贴装(SMD)塑料封装,包括SOT23(TO-236AB)、超小型SOT323(SC-70)和超微型SOT883(DFN1006-3)三种封装形式。这些晶体管具有三个不同的增益选择,非常适合汽车应用,并通过了AEC-Q101标准的应力测试资格认证。

    2. 技术参数


    - 电压规格:
    - 集电极-发射极电压 (VCEO): 最大值 45 V
    - 集电极-基极电压 (VCBO): 最大值 50 V
    - 发射极-基极电压 (VEBO): 最大值 6 V
    - 电流规格:
    - 集电极电流 (IC): 最大值 100 mA
    - 峰值集电极电流 (ICM): 单脉冲最大值 200 mA
    - 增益参数:
    - 三组增益(hFE):A组 110~220,B组 200~450,C组 420~800
    - 极限温度:
    - 工作温度范围: -65°C 到 +150°C
    - 存储温度范围: -65°C 到 +150°C

    3. 产品特点和优势


    - 一般用途晶体管:适用于广泛的开关和放大应用。
    - SMD塑料封装:便于在电路板上的安装。
    - 三种增益选择:满足不同应用场景的需求。
    - 符合AEC-Q101标准:确保在恶劣环境下的稳定运行。

    4. 应用案例和使用建议


    - 一般用途开关和放大:适合用于各种消费电子、工业控制和汽车电子产品。
    - 焊接要求:确保按照正确的焊接流程进行焊接,以防止损坏。
    - 热管理:特别注意散热,避免长时间过载导致热失控。

    5. 兼容性和支持


    - 兼容性:与多种电子设备兼容,具体型号可参考订购信息。
    - 技术支持:Nexperia提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现虚焊。
    - 解决方法:检查焊接工艺,确保焊接过程符合规范。
    - 问题:长时间使用后性能下降。
    - 解决方法:定期检测,确保使用环境中不超出额定温度范围。

    7. 总结和推荐


    BC847系列晶体管是一款可靠且通用的NPN型晶体管,适用于多种应用场合。其出色的性能、多重增益选择以及通过AEC-Q101认证使其成为市场上极具竞争力的产品。对于需要高性能NPN晶体管的项目,强烈推荐使用Nexperia BC847系列晶体管。

BC847CM,315参数

参数
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 5mA,100mA
VCEO-集电极-发射极最大电压 45V
VCBO-最大集电极基极电压 50V
最大集电极发射极饱和电压 400mV@ 5mA,100mA
晶体管类型 NPN
最大功率耗散 250mW
集电极电流 100mA
集电极截止电流 15nA
VEBO-最大发射极基极电压 6V
长*宽*高 1.02mm*620μm*470μm
通用封装 SOT-883
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BC847CM,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BC847CM,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BC847CM,315 BC847CM,315数据手册

BC847CM,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
