BUK9226-75A,118

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 114W(Tc) 10V 2V@1mA 1个N沟道 75V 24.6mΩ@ 25A,10V 45A 3.12nF@25V TO-252-3 贴片安装 6.73mm*6.22mm*2.38mm
供应商型号: AV-S-PHSBUK922675A118
供应商: Avnet
标准整包数: 2500
NEXPERIA 场效应管(MOSFET) BUK9226-75A,118

BUK9226-75A,118概述

    Nexperia BUK9226-75A N-Channel TrenchMOS Logic Level FET 技术手册

    1. 产品简介


    Nexperia BUK9226-75A 是一款逻辑电平N沟道增强型场效应晶体管(FET),采用塑料封装和TrenchMOS技术制造。该产品专为符合AEC标准的汽车关键应用设计和验证,确保其在苛刻的车载环境中稳定运行。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | Tj ≥ 25 °C; Tj ≤ 175 °C | - | - | 75 | V |
    | ID | 漏极电流 | VGS = 5 V; Tmb = 25 °C | - | - | 45 | A |
    | Ptot | 总功耗 | Tmb = 25 °C | - | - | 114 | W |
    | RDSon | 导通电阻 | VGS = 4.5 V; ID = 25 A; Tj = 25 °C | - | - | 29 | mΩ |
    | V(BR)DSS | 漏源击穿电压 | ID = 0.25 mA; VGS = 0 V; Tj = 25 °C | 75 | - | - | V |
    | VGS(th) | 门源阈值电压 | ID = 1 mA; VDS = VGS; Tj = 25 °C | 1 | 1.5 | 2 | V |

    3. 产品特点和优势


    - 符合AEC-Q101标准:保证其在恶劣环境下的可靠性。
    - 低导通损耗:由于低漏源导通电阻。
    - 适合逻辑级门驱动源:适用于低功耗和快速响应的应用。
    - 热稳定性强:最高可达175°C的工作温度范围,适合热需求较高的环境。

    4. 应用案例和使用建议


    应用案例:
    - 12V, 24V 和 42V 负载
    - 汽车和通用电源开关
    - 马达、灯泡和电磁阀
    使用建议:
    - 在高负载条件下使用时,注意散热设计以避免过热。
    - 通过选择合适的外部电阻(如栅极电阻)来优化门极驱动源。

    5. 兼容性和支持

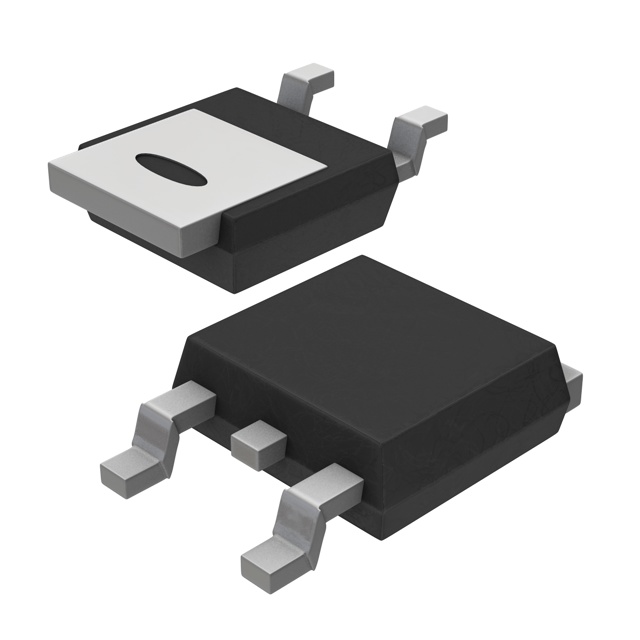

    - 封装类型:DPAK 塑料单端表面安装封装(DPAK)
    - 其他兼容性:具体使用时,建议查阅完整的技术手册确认与其他组件的兼容性。
    - 技术支持:Nexperia 提供全面的技术支持和维护服务,详细资料请参见官方网站。

    6. 常见问题与解决方案


    1. 问题:长时间工作后晶体管温度过高。
    - 解决方案:优化散热设计,增加散热片或使用散热膏。
    2. 问题:门极驱动信号不稳定导致电流波动。
    - 解决方案:确保使用稳定的电源供应和良好的接地设计。
    3. 问题:在高负载下出现击穿现象。
    - 解决方案:选择更高级别的V(BR)DSS型号,以适应更高的电压需求。

    7. 总结和推荐


    综合评估:
    - Nexperia BUK9226-75A N-Channel TrenchMOS逻辑电平FET在设计上考虑了高温环境下的应用,具有优良的热稳定性和低导通电阻。
    - 特别适合汽车和其他需要高可靠性的应用。
    推荐使用:
    鉴于其出色的热稳定性和可靠性,我们强烈推荐在需要低导通损耗和耐高温的场景中使用这款产品。对于汽车和工业控制系统的设计者来说,它是一个理想的选择。

BUK9226-75A,118参数

参数
FET类型 1个N沟道
通道数量 1
Id-连续漏极电流 45A
Vgs(th)-栅源极阈值电压 2V@1mA
Rds(On)-漏源导通电阻 24.6mΩ@ 25A,10V
配置 独立式
Vgs-栅源极电压 10V
Ciss-不同 Vds 时的输入最大电容 3.12nF@25V
栅极电荷 -
最大功率耗散 114W(Tc)
Vds-漏源极击穿电压 75V
长*宽*高 6.73mm*6.22mm*2.38mm
通用封装 TO-252-3
安装方式 贴片安装
零件状态 最后售卖
包装方式 散装,卷带包装

BUK9226-75A,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK9226-75A,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK9226-75A,118 BUK9226-75A,118数据手册

BUK9226-75A,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.6606 ¥ 5.8461
7500+ $ 0.6547 ¥ 5.7939
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 14615.25
