BZX8850S-C47YL

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA

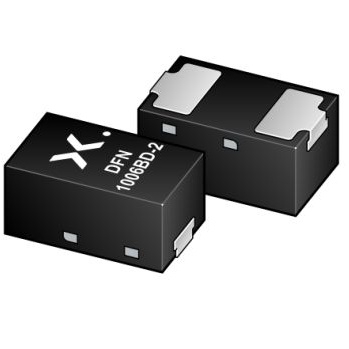

产品描述: Nexperia 单路稳压二极管, 额定齐纳电压47V, 贴片安装, 最大功率耗散365 mW, DFN1006BD-2封装
供应商型号: 2434557
供应商: 海外现货
标准整包数: 25
NEXPERIA 齐纳(稳压)二极管 BZX8850S-C47YL

BZX8850S-C47YL概述

    Nexperia BZX8850S系列低电流稳压二极管技术手册解析

    1. 产品简介


    BZX8850S系列是来自Nexperia公司的一款超小型低电流稳压二极管,采用无引脚表面贴装设备(SMD)塑料封装,型号为DFN1006BD-2。该系列产品适用于各种需要低电流稳压的应用场景,具备小体积和高可靠性的特点。

    2. 技术参数


    主要

    技术参数


    - 总功耗:≤365毫瓦(mW)
    - 公差系列:约±5%
    - 工作电压范围:1.8V到75V
    - 测试电流:50μA(适用于低偏置和便携式电池供电应用)
    快速参考数据
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF=10mA | - | - | 0.9 | V |
    | Ptot | 总功耗 | Tamb≤25°C | - | - | 365 | mW |
    极限值
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | IF | 正向电流 | - | - | 200 | mA |
    | PZSM | 非重复峰值反向功率耗散 | tp=100µs;方波;Tj=25°C;前脉冲 | - | 40 | W |
    | Ptot | 总功耗 | Tamb≤25°C | - | 365 | mW |

    3. 产品特点和优势


    - 总功耗:具有较低的功耗,适用于长时间运行和电池供电设备。
    - 电压范围:工作电压范围广,涵盖1.8V至75V,适用于多种不同需求的应用。
    - 精确度:公差仅为±5%,保证稳定输出。
    - 小巧设计:采用无引脚表面贴装设备(SMD)封装,有助于节省空间并提高电路板布局灵活性。

    4. 应用案例和使用建议


    应用案例
    - 低电流通用调节功能:广泛应用于需要低电流稳定输出的设备,如便携式设备、通信设备等。
    - 便携式电池供电设备:例如手机、平板电脑、可穿戴设备等,这些设备通常要求高效能和低功耗。
    使用建议
    - 确保正确安装:在安装过程中,确保焊盘和芯片之间的对齐准确,以避免焊接不良和损坏。
    - 考虑散热设计:在使用时,应注意散热设计,确保温度不超过规定的最大值,特别是在高电流条件下。

    5. 兼容性和支持


    兼容性
    - 无引脚封装:采用无引脚表面贴装设备(SMD)封装,易于与其他标准SMD元件兼容,便于集成。
    支持
    - 技术支持:Nexperia提供全面的技术支持,包括技术文档、培训资料和在线支持服务。
    - 保修条款:具体保修政策请参阅Nexperia官方网站上的详细信息。

    6. 常见问题与解决方案


    常见问题
    1. 正向电压VF不稳定:检查负载电阻是否合适,确保电流在规定范围内。
    2. 总功耗过高:检查散热设计,确保工作温度在安全范围内。
    解决方案
    - 正向电压VF不稳定:确保负载电阻与二极管的电流额定值匹配。
    - 总功耗过高:改善散热设计,或者降低工作电流。

    7. 总结和推荐



    总结


    BZX8850S系列低电流稳压二极管在小型化、稳定性及适用范围方面表现出色,尤其适合于便携式设备和通信设备等应用场合。其高效的电源管理能力和广泛的电压适应性使其成为市场上同类产品中的佼佼者。
    推荐
    对于需要低电流稳压且空间受限的应用,BZX8850S系列是一款理想的选择。其优秀的电气特性和紧凑的封装使其成为许多项目开发的优选组件。我们强烈推荐使用该系列产品。

BZX8850S-C47YL参数

参数
标称齐纳电压 47V
配置 -
最大功率 365mW
Ir - 反向电流 50nA
最大齐纳阻抗 170Ω
电压容差 -
最大功率耗散 365mW
通用封装 DFN-1006BD-2
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BZX8850S-C47YL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
