PDTC124XQBZ

产品分类: 三极管(BJT)
厂牌: NEXPERIA

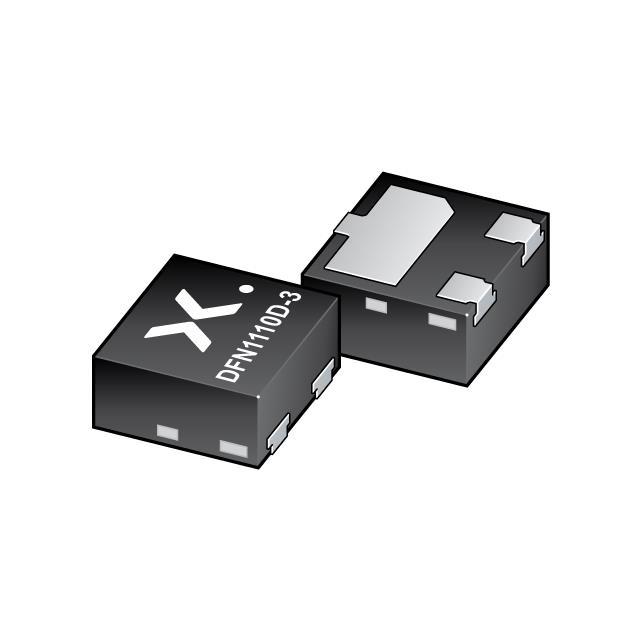

产品描述: Nexperia NPN数字晶体管, DFN1110D-3封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: 2434751
供应商: 海外现货
标准整包数: 50

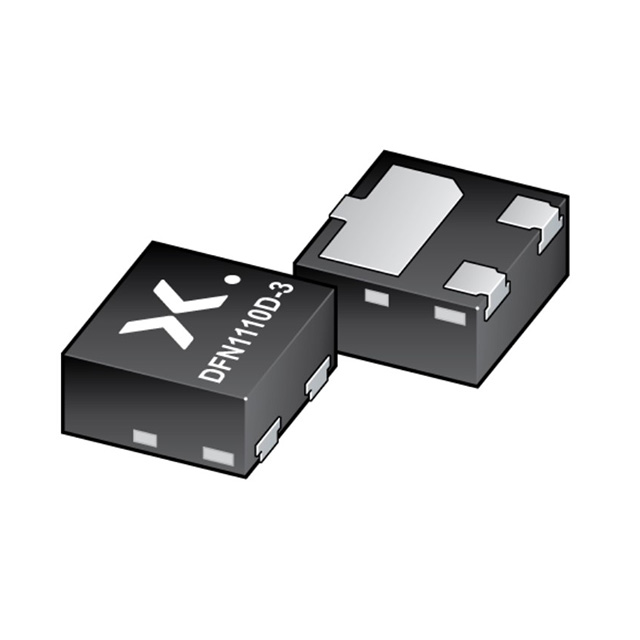

NEXPERIA 三极管(BJT) PDTC124XQBZ

PDTC124XQBZ概述

    Nexperia PDTC143X/123J/143Z/114Y/124XQB 系列:50 V, 100 mA NPN 电阻集成晶体管

    1. 产品简介


    Nexperia 的 PDTC143X/123J/143Z/114Y/124XQB 系列是适用于数字应用的 100 mA NPN 电阻集成晶体管(RET)。这些器件采用超小型 DFN1110D-3(SOT8015)无引脚表面贴装塑料封装,具有侧湿性侧翼。该系列适合用于自动光学检测(AOI)的焊点检查,因其低高度仅为 0.5 毫米,便于自动化生产。

    2. 技术参数


    以下是该系列的技术规格和性能参数:
    - 最大工作电压(VCEO): 50 V
    - 最大输出电流(IO): 100 mA
    - 直流增益(hFE):
    - PDTC143XQB: 50
    - PDTC123JQB: 100
    - PDTC143ZQB: 100
    - PDTC114YQB: 100
    - PDTC124XQB: 80
    - 最大功耗(Ptot):
    - 在 25°C 下: 340 mW
    - 在 70 µm 铜线且标准焊盘下: 420 mW
    - 工作温度范围(Tamb): -55°C 到 150°C
    - 存储温度范围(Tstg): -65°C 到 150°C

    3. 产品特点和优势


    - 高输出电流能力: 100 mA
    - 内置电阻器: 简化电路设计,减少组件数量
    - 低封装高度: 仅 0.5 mm,适合自动光学检测(AOI)
    - 成本效益: 作为 BC847 系列的替代品,在数字应用中提供成本节约

    4. 应用案例和使用建议


    - 应用: 数字应用、控制 IC 输入、开关负载
    - 使用建议:
    - 在电源管理、信号调理和数字逻辑电路中使用该晶体管时,要确保其电流和电压额定值不超过规定限制。
    - 使用适当的散热措施来保持在安全的工作温度范围内,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性: 与其他电路板上的现有组件兼容,可方便替换传统的 BC847 系列。
    - 支持: Nexperia 提供详尽的技术支持和文档,帮助客户进行设计和故障排除。

    6. 常见问题与解决方案


    - Q: 在高电流下工作是否会损坏晶体管?
    - A: 不会,只要遵守额定电压和电流,可以正常运行。在设计电路时需注意散热。

    - Q: 产品如何进行焊接和测试?
    - A: 使用适当的 SMT 设备进行焊接,并遵循提供的测试条件表(见表 9)进行电阻测试。

    7. 总结和推荐


    综上所述,Nexperia 的 PDTC143X/123J/143Z/114Y/124XQB 系列是一种高性能、高可靠性的 NPN 电阻集成晶体管。其内置电阻器简化了电路设计,降低系统成本,并提高了整体效率。因此,强烈推荐此产品用于数字应用和需要紧凑、高效的场合。

PDTC124XQBZ参数

参数
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 100mV@ 250µA,5mA
集电极截止电流 100nA
集电极电流 100mA
最大功率耗散 420mW
晶体管类型 PNP - Pre-Biased
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 50V
配置 -
通用封装 DFN-1110D-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PDTC124XQBZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDTC124XQBZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PDTC124XQBZ PDTC124XQBZ数据手册

PDTC124XQBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.4111
100+ ¥ 1.0797
500+ ¥ 1.0316
1000+ ¥ 0.9857
2500+ ¥ 0.9624
库存: 4750
起订量: 200 增量: 0
交货地:
最小起订量为:100
合计: ¥ 107.97
