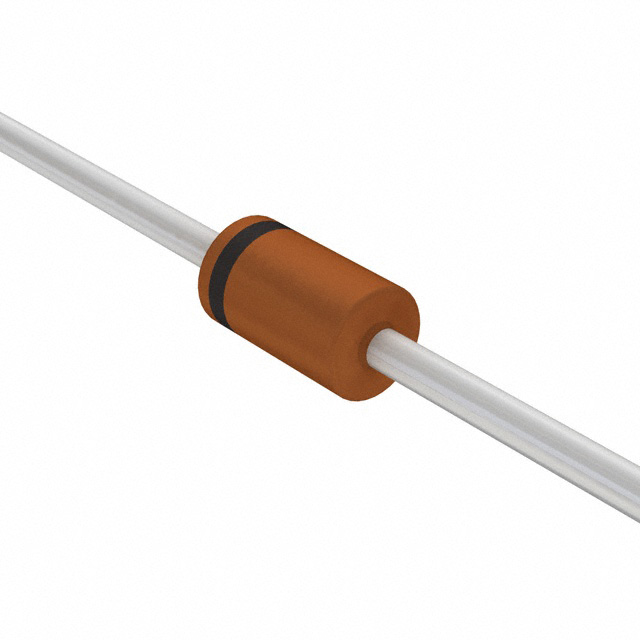

BAT85,133

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 30V 5A 4ns 2μA 200mA 独立式 DO-34 通孔安装 3.04mm*1.6mm*1.6mm
供应商型号: CY-BAT85,133
供应商: Avnet
标准整包数: 1
NEXPERIA 整流二极管/整流桥 BAT85,133

BAT85,133概述

    BAT85 Schottky Barrier Single Diode: Technical Overview

    1. 产品简介


    基本介绍
    BAT85 是一种采用平面肖特基势垒二极管技术的产品,具有集成保护环以应对应力保护,封装在一个密封的微型SOD68(DO-34)外壳内。这种二极管适合安装在2E(5.08mm)节距上。BAT85 适用于超高速开关、电压钳位、保护电路以及阻隔二极管等多种应用。

    2. 技术参数


    主要技术规格:
    - 平均正向电流(IF(AV)):最大200mA
    - 反向电压(VR):30V
    - 正向电压(VF):典型值为400mV(IF = 10mA,Tamb = 25°C)
    - 正向电流(IF):最大200mA
    - 脉冲重复峰值正向电流(IFRM):最大300mA(tp ≤ 1s,δ ≤ 0.5)
    - 非重复峰值正向电流(IFSM):最大5A(tp ≤ 10ms,Tj(init) = 25°C)
    - 结温(Tj):最高125°C
    - 环境温度(Tamb):-65°C至125°C
    - 存储温度(Tstg):-65°C至150°C
    热特性:
    - 结到环境的热阻(Rth(j-a)):最大320K/W(自由空气环境下)

    3. 产品特点和优势


    独特功能及优势:
    - 低正向电压:典型值仅为400mV(IF = 10mA,Tamb = 25°C),确保高效的电能转换。
    - 集成保护环:增强了器件的耐用性,有效抵御应力损坏。
    - 密封玻璃封装:提供更稳定的性能,提高了可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 超高速开关:适合用于需要快速响应的应用,如电源管理和通信系统。
    - 电压钳位:可用于保护敏感电路免受过电压的影响。
    - 保护电路:可以作为过压保护或瞬态抑制二极管。
    - 阻隔二极管:在高电压环境中使用,防止反向电流流过。
    使用建议:
    - 考虑环境温度影响:在设计应用时,应考虑到环境温度对正向电流(IF)的影响。图4展示了平均正向电流随环境温度变化的曲线。
    - 合理选择驱动条件:根据应用需求,合理选择正向电流(IF)和正向电压(VF),确保稳定可靠的性能。

    5. 兼容性和支持


    兼容性:
    - BAT85 二极管封装在标准DO-34(SOD68)外壳内,与其他相同封装类型的二极管兼容。
    支持:
    - Nexperia 提供全面的技术支持和售后服务,可通过电子邮件或电话联系当地销售办事处(详情见表3中的联系方式)。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题1:如何处理正向电压波动?
    - 解决方案:通过调整负载电阻,确保正向电流(IF)稳定。如果波动较大,检查输入信号的稳定性。

    - 问题2:为什么正向电流达不到额定值?
    - 解决方案:检查电路连接是否正确,确保输入信号满足规定条件。必要时可增加散热措施,以降低温度对性能的影响。

    7. 总结和推荐


    总结:
    - 主要优点:BAT85 的低正向电压、集成保护环和密封玻璃封装使其成为各种应用的理想选择。它特别适用于需要高效率和可靠性的应用场合。
    - 推荐使用:对于需要高效电能转换和高可靠性的应用,强烈推荐使用 BAT85。它在超高速开关、电压钳位和保护电路等领域表现出色,是工程师的理想选择。

BAT85,133参数

参数
If - 正向电流 200mA
Ir - 反向电流 2μA
Vr-反向电压 30V
反向恢复时间 4ns
正向浪涌电流 5A
配置 独立式
长*宽*高 3.04mm*1.6mm*1.6mm
通用封装 DO-34
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BAT85,133厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
