BZX79-C12,113

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: Nexperia 单路稳压二极管, 额定齐纳电压12V, 通孔安装, 最大功率耗散500 mW, DO-35封装
供应商型号: AV-S-BZX79-C12,113
供应商: Avnet
标准整包数: 10000

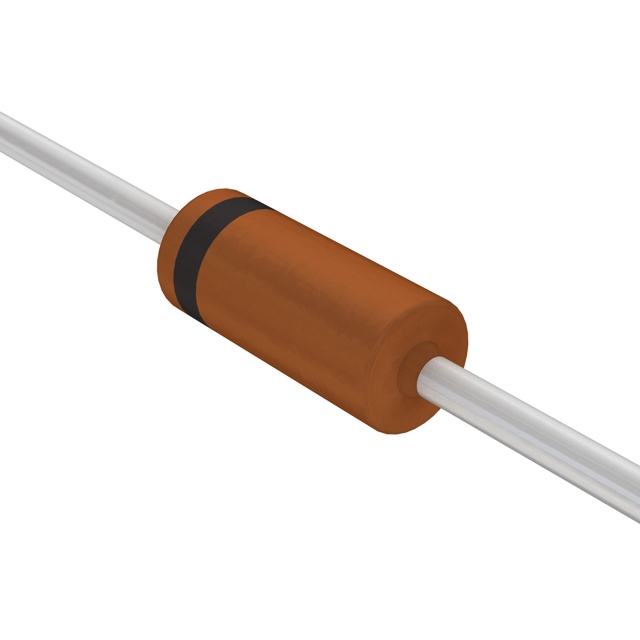

NEXPERIA 齐纳(稳压)二极管 BZX79-C12,113

BZX79-C12,113概述


    产品简介


    BZX79系列稳压二极管是一种低功耗电压调节器,采用密封玻璃SOD27(DO-35)封装。这些二极管提供两种精度系列:±2% 和约±5%。它们的工作电压范围为2.4V到75V,适用于E24系列。BZX79系列包含37种不同型号,具有不同的额定工作电压。这些稳压二极管主要用于低压稳压器或电压参考应用,广泛应用于汽车、工业、计算机、消费电子和可穿戴设备等领域。

    技术参数


    - 总功率耗散:最大值500mW
    - 非重复峰值反向电流:最大值40A(时间脉宽100μs)
    - 非重复峰值反向功率耗散:最大值40W(时间脉宽100μs)
    - 工作温度范围:-65°C到+200°C
    - 存储温度范围:-65°C到+200°C
    - 前向电压(VF):最大值0.9V(IF=10mA)
    电气特性
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | IF | 连续正向电流 | - | 250mA |
    | IZSM | 非重复峰值反向电流 | tp = 100μs;方波;Tj = 25°C | - | 见表1和表2 | A |
    | Ptot | 总功率耗散 | Tamb = 50°C;注1 | - | 400mW |
    | Tamb = 50°C;注2 | - | 500mW |
    | PZSM | 非重复峰值反向功率耗散 | tp = 100μs;方波;Tj = 25°C;见图3 | - | 40W |
    温度系数
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 典型值 | 单位 |

    | SZ | 温度系数 | IZtest = 5mA | -3.5 | 6.0 | mV/K |

    产品特点和优势


    BZX79系列稳压二极管具有以下几个显著的特点和优势:
    1. 高精度:±2% 和约±5% 的精度,适用于需要精确稳压的应用。
    2. 高可靠性:总功率耗散高达500mW,能够承受较高的热负荷。
    3. 宽工作电压范围:2.4V到75V,适用于多种应用场景。
    4. 良好的温度特性:在较宽的温度范围内(-65°C到+200°C)都能保持稳定的工作状态。
    5. 紧凑封装:采用密封玻璃SOD27(DO-35)封装,适合各种安装方式。

    应用案例和使用建议


    应用案例
    - 低压稳压器:BZX79系列可以用于设计简单的低压稳压器,以确保输出电压的稳定性。
    - 电压参考:在传感器电路或其他需要精密电压参考的应用中,BZX79系列二极管提供了可靠的参考电压源。
    使用建议
    - 在选择具体型号时,应根据所需的电压范围和精度来确定合适的产品。
    - 在高温环境下使用时,应注意散热问题,以避免过高的结温影响性能。
    - 对于需要高精度的应用,建议选用±2%的精度系列。

    兼容性和支持


    BZX79系列稳压二极管与常见的电路板和其他电子元件兼容良好。如果在使用过程中遇到任何问题,可以通过官方网站或销售办公室联系技术支持获取帮助。Nexperia公司提供了丰富的技术支持和文档资源,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到指定的工作电压 | 检查输入电压是否在规定的范围内,确认连接是否正确。 |
    | 稳压性能不稳定 | 检查电路是否存在干扰或噪声,检查电路布局是否合理。 |
    | 散热不良导致温度过高 | 改善散热措施,如增加散热片或改善通风条件。 |

    总结和推荐


    BZX79系列稳压二极管凭借其高精度、高可靠性和宽工作电压范围,成为了广泛应用的理想选择。其独特的温度特性使其在苛刻的工作环境中仍能保持稳定性能。对于需要精确电压调节和稳定性的应用场景,BZX79系列是一个值得推荐的选择。此外,Nexperia公司提供的全面技术支持也进一步提升了其市场竞争力。因此,我们强烈推荐在相关项目中使用BZX79系列稳压二极管。

BZX79-C12,113参数

参数
配置 独立式
最大功率 400mW
Ir - 反向电流 100nA
最大齐纳阻抗 25Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 12V
长*宽*高 4.25mm*1.85mm*1.85mm
通用封装 ALF-2
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

BZX79-C12,113厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX79-C12,113数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX79-C12,113 BZX79-C12,113数据手册

BZX79-C12,113封装设计

查看详情并下载
Symbol
Footprint
3D Model
