PBSS5240V,115

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 530mV@ 200mA,2A PNP 1.2W 5V 100nA 40V 40V 1.8A SOT-666 贴片安装 1.7mm*1.3mm*600μm
供应商型号: 1727-5765-6-ND
供应商:
标准整包数: 1

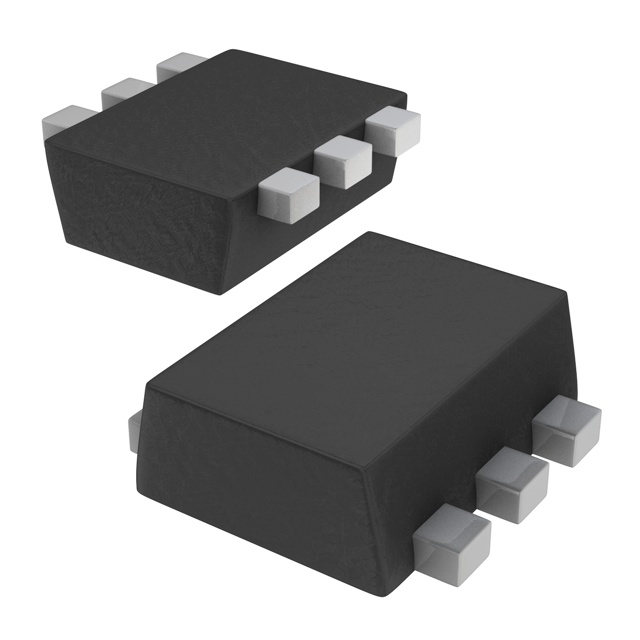

NEXPERIA 三极管(BJT) PBSS5240V,115

PBSS5240V,115概述

    高质量文章:40 V低VCEsat PNP晶体管PBSS5240V

    1. 产品简介


    PBSS5240V 是一款由Nexperia(原NXP)生产的40V低VCEsat PNP晶体管。这种晶体管提供低饱和电压、高电流能力和高效的特性,在多种应用中具有显著的优势。主要功能包括低VCEsat和高电流能力。它适用于各种应用领域,包括电源管理和外围驱动器。

    2. 技术参数


    | 参数 | 最大值 | 单位 |
    |
    | VCEO | -40 | V |
    | IC | -1.8 | A |
    | ICRP | -2 | A |
    | RCEsat | <250 | mΩ |
    | VCBO | -40 | V |
    | VCEO | -40 | V |
    | VEBO | -5 | V |
    | ICM | -3 | A |
    | IB | -300 | mA |
    | IBM | -1 | A |
    | Ptot (Tamb ≤ 25°C) | - | W |

    3. 产品特点和优势


    - 低VCEsat:这使得该晶体管在高电流下表现出色,有效降低功耗并减少热量产生。
    - 高电流能力:可以处理高达3A的峰值电流,适合需要高电流的应用。
    - 高效率:有助于减少热量生成,延长使用寿命。
    - 节省空间:小封装(SOT666)有助于缩小PCB尺寸,提高设计灵活性。

    4. 应用案例和使用建议


    - 电源管理:可用于DC-DC转换器、供电线路开关、电池充电器和LCD背光等。
    - 外围驱动器:例如用于驱动低压供电的应用(如灯泡、LED)、感性负载(如继电器、蜂鸣器和电机)。
    使用建议:
    - 确保在使用时遵循推荐的工作温度范围(-65°C至+150°C)。
    - 在高电流应用中,确保有足够的散热措施以避免过热。

    5. 兼容性和支持


    - 该晶体管可与现有的Nexperia产品和其他兼容设备一起使用。
    - 厂商提供了全面的支持服务,包括销售办事处和在线资源。

    6. 常见问题与解决方案


    - 问题1:晶体管发热严重。
    - 解决方案:增加散热措施,如安装散热片或使用散热胶。

    - 问题2:晶体管失效。
    - 解决方案:检查接线是否正确,确保工作电压和电流在允许范围内。

    7. 总结和推荐


    PBSS5240V凭借其低VCEsat、高电流能力和高效率,在多个应用领域展现出显著的优势。它的紧凑封装和卓越的电气特性使其成为设计人员的首选。综合考虑其技术参数、特点及适用场景,我强烈推荐此产品,特别是对于需要高性能、高效能晶体管的应用。

PBSS5240V,115参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 530mV@ 200mA,2A
集电极电流 1.8A
配置 独立式
最大功率耗散 1.2W
VCEO-集电极-发射极最大电压 40V
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 40V
晶体管类型 PNP
集电极截止电流 100nA
最大集电极发射极饱和电压 530mV@ 200mA,2A
长*宽*高 1.7mm*1.3mm*600μm
通用封装 SOT-666
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

PBSS5240V,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PBSS5240V,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PBSS5240V,115 PBSS5240V,115数据手册

PBSS5240V,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.3985 ¥ 3.3675
100+ $ 0.2388 ¥ 1.9789
500+ $ 0.1634 ¥ 1.354
1000+ $ 0.1257 ¥ 1.0415
2000+ $ 0.1131 ¥ 0.9374
库存: 1285
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.76
