BUK7M45-40EX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 31W(Tc) 20V 4V@1mA 6.2nC@ 10 V 1个N沟道 40V 45mΩ@ 5A,10V 19A 317pF@25V LFPAK-33 贴片安装 2.6mm(宽度)
供应商型号: BUK7M45-40EX
供应商: 国内现货
标准整包数: 1500

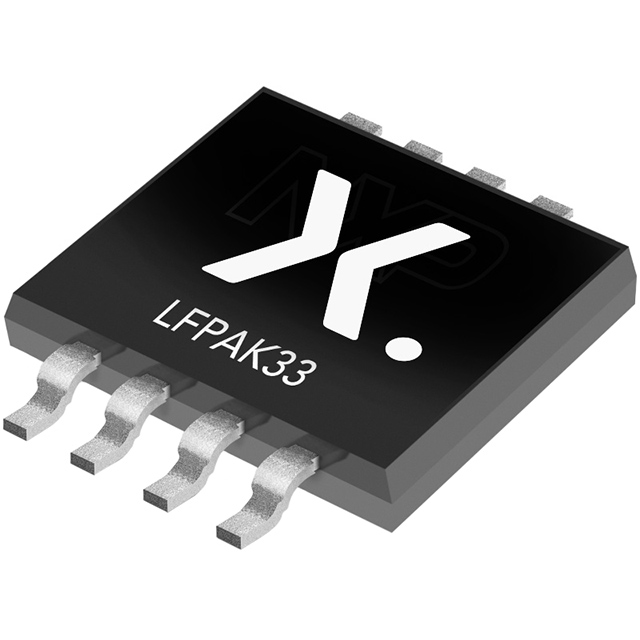

NEXPERIA 场效应管(MOSFET) BUK7M45-40EX

BUK7M45-40EX概述

    BUK7M45-40E N-channel 40 V, 45 mΩ Standard Level MOSFET in LFPAK33: Technical Overview

    1. 产品简介


    BUK7M45-40E 是一款采用TrenchMOS技术制造的N沟道标准级功率MOSFET,封装于LFPAK33(Power33)外壳中。这款产品专为高性能汽车应用而设计,并符合AEC-Q101标准。

    2. 技术参数


    - 额定电压 (VDS): 最大值 40 V
    - 连续漏极电流 (ID): 最大值 19 A (VGS = 10 V, Tmb = 25 °C)
    - 总功耗 (Ptot): 最大值 31 W (Tmb = 25 °C)
    - 导通电阻 (RDSon): 典型值 33 mΩ (VGS = 10 V, ID = 5 A, Tj = 25 °C)
    - 栅极-漏极电荷 (QGD): 典型值 2.2 nC (ID = 5 A, VDS = 32 V, VGS = 10 V, Tj = 25 °C)
    - 存储温度范围 (Tstg): -55 °C 至 175 °C

    3. 产品特点和优势


    - Q101认证: 符合严格的AEC-Q101标准,确保在汽车环境中的可靠性。
    - 重复雪崩测试: 支持雪崩击穿模式下的反复应力,提高了在极端条件下的耐用性。
    - 高温适应性: 额定工作温度高达175 °C,适合热需求苛刻的应用环境。
    - 标准级门限电压: 在175 °C时,VGS(th)仍保持在1 V以上,保证了良好的控制性能。

    4. 应用案例和使用建议


    - 汽车系统: 适用于12V汽车系统,可用于电机、灯泡和电磁阀控制。
    - 传动系统: 适用于变速箱控制,提供高效的电力切换。
    - 其他: 适用于超高效功率切换的其他高要求应用。
    使用建议:
    - 确保散热设计能够有效管理功率耗散,特别是在高温环境下。
    - 考虑到高电流情况下的导通电阻增加,优化电路设计以避免过热。
    - 在进行负载开关操作时,注意电源和负载之间的匹配,避免产生过大的瞬态电压。

    5. 兼容性和支持


    - 封装兼容性: BUK7M45-40E 采用标准的LFPAK33封装,易于与其他同类产品进行互换。
    - 支持: Nexperia 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 在高电流下导通电阻上升。
    - 解决方案: 优化散热设计,确保合适的散热路径。

    - 问题2: 峰值电流时过温保护启动。
    - 解决方案: 调整电路布局,降低热应力;考虑使用散热片或风扇来辅助冷却。

    7. 总结和推荐


    总体来看,BUK7M45-40E MOSFET具备卓越的电气特性和高度可靠的设计,非常适合在汽车和其他高要求环境中使用。它的高耐温性能和重复雪崩测试使得它在各种苛刻条件下都能表现出色。强烈推荐用于需要高效率、高可靠性的电力控制系统。
    对于寻求高可靠性、强电流处理能力和良好散热性能的应用场合,BUK7M45-40E是一款非常理想的选择。无论是汽车动力系统还是其他工业应用,这颗器件都能展现出其卓越性能。

BUK7M45-40EX参数

参数
Vgs(th)-栅源极阈值电压 4V@1mA
Ciss-不同 Vds 时的输入最大电容 317pF@25V
最大功率耗散 31W(Tc)
配置 -
Vds-漏源极击穿电压 40V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 45mΩ@ 5A,10V
Vgs-栅源极电压 20V
栅极电荷 6.2nC@ 10 V
Id-连续漏极电流 19A
通道数量 -
长*宽*高 2.6mm(宽度)
通用封装 LFPAK-33
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BUK7M45-40EX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK7M45-40EX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK7M45-40EX BUK7M45-40EX数据手册

BUK7M45-40EX封装设计

查看详情并下载
Symbol
Footprint
3D Model
