PMEG045T030EPDZ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 45V 45A 24ns 44μA 3A 独立式双anode CFP-15 贴片安装
供应商型号: PMEG045T030EPDZ
供应商: 国内现货
标准整包数: 1
NEXPERIA 整流二极管/整流桥 PMEG045T030EPDZ

PMEG045T030EPDZ概述


    产品简介

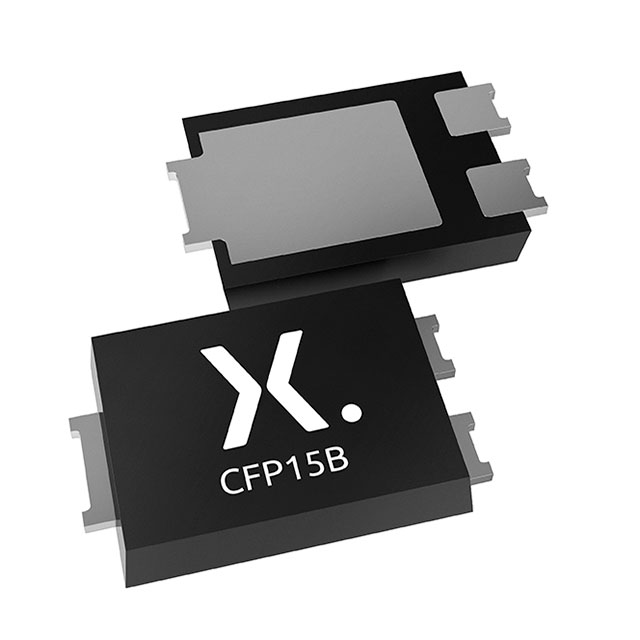

    PMEG045T030EPD是一款由Nexperia制造的Trench MEGA肖特基势垒整流器,最大反向电压为45伏特,平均正向电流可达3安培。该产品采用CFP15(SOT1289)封装,是一种电源和扁平引脚表面贴装器件(SMD)。这种类型的肖特基二极管广泛应用于低电压整流、高效率直流到直流转换器、开关模式电源以及其他需要低功耗的应用场景。

    技术参数


    | 参数 | 规格 |

    | 反向电压 | VR ≤ 45 V |
    | 平均正向电流 | IF(AV) ≤ 3 A |
    | 正向压降 | VF ≤ 480 mV (典型值) |
    | 反向漏电流 | VR = 10 V时:7 至 24 μA |
    | 最大非重复峰值正向电流 | IFSM ≤ 45 A |
    | 总功率损耗 | PTOT ≤ 1.66 W (典型值) |

    产品特点和优势


    - 高效率: 利用Trench MEGA肖特基技术和夹式键合技术实现高效率。
    - 低正向压降: 高效降低正向压降,减少能耗。
    - 低反向漏电流: 确保在高反向电压下的稳定性。
    - 紧凑设计: 采用小型薄型SMD塑料封装,高度仅为0.78毫米,适合空间受限的应用。
    - 质量认证: 符合AEC-Q101标准,适用于汽车应用。

    应用案例和使用建议


    应用案例
    - 低电压整流: 在电动车充电器等低电压应用中使用,提高整体系统效率。
    - DC-DC转换器: 在通信设备和便携式电子产品中提供高效能量转换。
    - 反向极性保护: 保护电路免受反向电压冲击。
    使用建议
    - 散热管理: 由于PMEG045T030EPD的热阻较高,建议在使用时配备适当的散热片或采用大面积铜箔PCB以增强散热效果。
    - 避免过载: 虽然该产品具有较高的峰值电流承受能力,但应避免长时间超负荷运行,以延长使用寿命。

    兼容性和支持


    PMEG045T030EPD与大多数现代SMD制造工艺兼容。Nexperia提供了详尽的技术支持文档和客户支持服务,包括样品请求、技术支持热线和在线资源库。此外,公司还提供定制化解决方案,帮助用户更好地整合产品到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不良导致过热 | 使用散热器或加大散热面积 |
    | 反向漏电流过大 | 检查接线,确保无短路 |
    | 正向压降异常高 | 检查连接线电阻,确保连接良好 |
    | 长时间运行后性能下降 | 定期检查并更换失效部件,避免超负荷运行 |

    总结和推荐


    PMEG045T030EPD是一款高性能的肖特基势垒整流器,凭借其高效率、低正向压降及紧凑设计,在多种应用场合中展现出卓越的表现。对于需要高效能、低能耗解决方案的设计者而言,它是一个理想的选件。综上所述,我强烈推荐这款产品用于各类低电压和高效率要求的应用项目。

PMEG045T030EPDZ参数

参数
正向浪涌电流 45A
配置 独立式双anode
If - 正向电流 3A
Ir - 反向电流 44μA
Vr-反向电压 45V
反向恢复时间 24ns
通用封装 CFP-15
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

PMEG045T030EPDZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMEG045T030EPDZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PMEG045T030EPDZ PMEG045T030EPDZ数据手册

PMEG045T030EPDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
