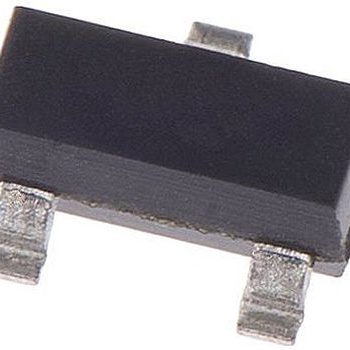

PBSS4130T

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: NPN 480mW 5V 40V 30V 1A SOT 贴片安装 1mm*3mm*1.4mm
供应商型号: 5181479
供应商: 海外现货
标准整包数: 25
NEXPERIA 三极管(BJT) PBSS4130T

PBSS4130T概述

    高质量文章:PBSS4130T NPN低VCEsat(BISS)晶体管技术手册解析

    1. 产品简介


    PBSS4130T是一款由Nexperia生产的30V、1A NPN低VCEsat(BISS)晶体管。这类晶体管广泛应用于电力管理和外围驱动等领域,如DC/DC转换、电池充电、液晶显示屏背光等。NPN低VCEsat晶体管在多种应用中提供了出色的性能和效率。

    2. 技术参数


    PBSS4130T的技术参数如下:
    - 电压参数
    - 最大集电极-发射极电压(VCEO):30V
    - 最大基极-集电极电压(VCBO):40V
    - 最大基极-发射极电压(VEBO):5V
    - 电流参数
    - 最大连续集电极电流(IC):1A
    - 最大峰值集电极电流(ICM):3A
    - 最大基极电流(IBM):300mA
    - 电阻参数
    - 等效导通电阻(RCEsat):220mΩ
    - 温度参数
    - 存储温度范围(Tstg):-65°C至+150°C
    - 工作温度范围(Tamb):-65°C至+150°C
    - 结温范围(Tj):-150°C
    - 热阻
    - 结到环境的热阻(Rth j-a):260K/W(环境温度≤25°C)
    - 结到环境的热阻(Rth j-a):417K/W(自由空气中)
    - 其他参数
    - 过渡频率(fT):100MHz
    - 集电极电容(Cc):20pF

    3. 产品特点和优势


    PBSS4130T具有以下特点和优势:
    - 低饱和电压:具备超低的VCEsat和RCEsat参数,使得其在电力管理应用中表现出色。
    - 高电流能力:能够处理高达3A的峰值集电极电流,适合在高功率应用中使用。
    - 高效节能:低饱和电压和低等效导通电阻特性降低了热量产生,延长了使用寿命。
    - 减少电路板需求:由于体积小且性能优异,有助于减少印刷电路板的需求,降低成本。

    4. 应用案例和使用建议


    应用案例:
    - DC/DC转换:利用PBSS4130T在电源线开关中的卓越性能,实现高效的DC/DC转换。
    - 电池充电:作为电池充电器的一部分,其高效能确保快速安全的充电过程。
    - 液晶显示屏背光:通过其高性能在背光系统中的稳定表现,提升LCD显示效果。
    使用建议:
    - 在高温环境下使用时,需注意散热措施,避免过热导致性能下降。
    - 设计时考虑其高频特性,合理布局以降低噪声影响。
    - 在选择外部元件时,要确保其与PBSS4130T的工作参数相匹配,以发挥最佳性能。

    5. 兼容性和支持


    - 兼容性:PBSS4130T可与其他标准电源管理芯片或外围驱动设备兼容,适用于广泛的电路设计。
    - 支持和服务:Nexperia提供全面的技术支持,包括详尽的数据手册、应用指南及在线咨询服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:晶体管过热
    解决方案:增加散热片或使用散热胶,确保良好的空气流通,减少热积聚。
    - 问题2:饱和电压过高
    解决方案:检查电路设计,确保负载匹配和正确设置偏置电压,以降低饱和电压。
    - 问题3:高频噪声干扰
    解决方案:采用低感抗线路走线,并在电源输入端加装滤波电容,以减小噪声干扰。

    7. 总结和推荐


    PBSS4130T凭借其低饱和电压、高电流能力和高效的热管理特性,在众多电力管理和外围驱动应用中展现出色的性能。其广泛的应用场景和灵活的设计使得它成为市场上极具竞争力的产品之一。我们强烈推荐在需要高性能和高效能的应用中使用PBSS4130T晶体管,这将为您的项目带来显著的优势和改进。

PBSS4130T参数

参数
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 40V
配置 独立式
最大功率耗散 480mW
VCEO-集电极-发射极最大电压 30V
最大集电极发射极饱和电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 -
晶体管类型 NPN
集电极电流 1A
长*宽*高 1mm*3mm*1.4mm
通用封装 SOT
安装方式 贴片安装
零件状态 在售

PBSS4130T厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PBSS4130T数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PBSS4130T PBSS4130T数据手册

PBSS4130T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.0805
750+ ¥ 1.0479
1500+ ¥ 1.0165
库存: 2470
起订量: 200 增量: 0
交货地:
最小起订量为:25
合计: ¥ 27.01
