PZU5.1BL,315

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 2μA 5.1V 60Ω 500mW 独立式 DFN-1006-2 贴片安装
供应商型号: A-PZU5.1BL,315
供应商: 云汉优选
标准整包数: 10

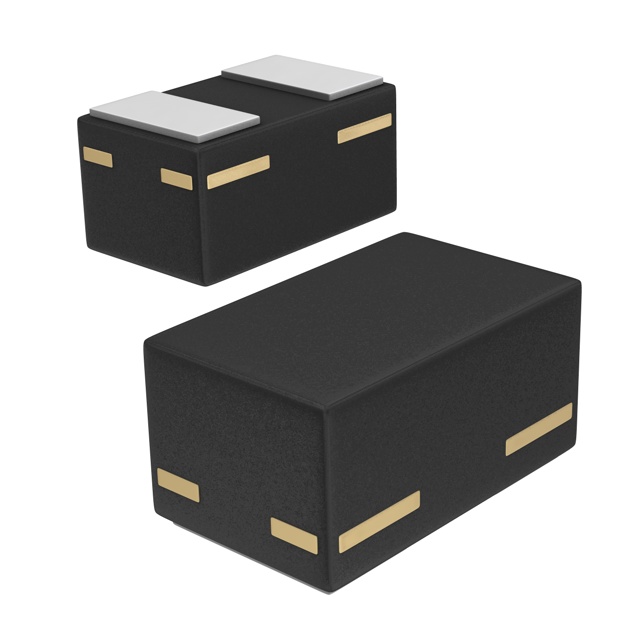

NEXPERIA 齐纳(稳压)二极管 PZU5.1BL,315

PZU5.1BL,315概述

    Nexperia PZUxBL 系列:单向稳压二极管

    1. 产品简介


    产品类型:单向稳压二极管
    主要功能:PZUxBL系列采用SOD882无引脚表面贴装设备(SMD)塑料封装,提供通用稳压功能,适用于广泛的电压范围。这些二极管具有高可靠性和卓越的电气特性,是汽车和其他严苛环境中应用的理想选择。
    应用领域:
    - 通用调节功能
    - 汽车电子系统
    - 电源管理
    - 通信设备

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF=100mA | - | - | 1.1 | V |
    | PZSM | 非重复峰值反向功率耗散 - | - | 40 | W |
    | Ptot | 总功率耗散 | Tamb≤25°C | - | - | 250 | mW |
    Tamb>25°C | - | - | 550 | mW |
    限值参数:
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | IF | 正向电流 - | 200 | mA |
    | IZSM | 非重复峰值反向电流 - | 见表8 | A |
    | PZSM | 非重复峰值反向功率耗散 - | 40 | W |
    | Ptot | 总功率耗散 | Tamb≤25°C | - | 250 | mW |
    Tamb>25°C | - | 500 | mW |
    | Tj | 结温 - | 150 | °C |
    | Tamb | 环境温度 -55 | +150 | °C |
    | Tstg | 存储温度 -65 | +150 | °C |
    热特性:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | Rth(j-a) | 热阻(结至环境) | 在自由空气中 | - | - | 500 | K/W |
    | Rth(j-sp) | 热阻(结至焊点) | 焊接点 | - | - | 55 | K/W |

    3. 产品特点和优势


    - 非重复峰值反向功率耗散: PZSM ≤ 40 W
    - 总功率耗散: Ptot ≤ 250 mW (Tamb ≤ 25°C)
    - 公差系列: B: ±5%; B2: ±2%
    - 宽工作电压范围: 2.4 V 至 36 V
    - 低反向电流
    - 小型塑料封装,适合表面贴装设计
    - 符合AEC-Q101认证标准
    这些特点使得PZUxBL系列稳压二极管非常适合需要高性能和可靠性的应用,如汽车电子和工业控制系统。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子系统:用于保护车载电子系统的电压波动
    - 电源管理:用于电压调节和稳定
    使用建议:
    - 确保电路设计符合散热要求,特别是在高功率耗散情况下。
    - 使用标准的表面贴装工艺进行焊接,确保良好的电气连接和热传导。
    - 考虑到不同的工作电流对温度系数的影响,在设计时要合理分配工作电流。

    5. 兼容性和支持


    - 兼容性:PZUxBL系列与大多数标准FR4印刷电路板兼容。
    - 支持信息:Nexperia提供了详尽的技术文档和支持服务,包括详细的测试信息和焊接指南。

    6. 常见问题与解决方案


    常见问题:
    - 正向电压过高:检查是否过载,适当减小负载电阻。
    - 温度系数不匹配:确保工作电流在规定范围内,避免超出额定值。
    解决方案:
    - 过载问题:检查负载和供电情况,确保不超过稳压二极管的最大允许电流。
    - 温度问题:通过优化电路设计和散热措施来降低温度影响。

    7. 总结和推荐


    总结:
    Nexperia PZUxBL系列稳压二极管具备出色的电气特性和广泛的应用范围。它们的小型封装和高可靠性使其成为各种复杂电子系统中的理想选择。
    推荐:
    我们强烈推荐PZUxBL系列稳压二极管,尤其是在需要高性能和可靠性应用的场合。该系列产品通过其广泛的电压范围和低反向电流等特性,为设计工程师提供了极大的灵活性和稳定性。

PZU5.1BL,315参数

参数
标称齐纳电压 5.1V
配置 独立式
最大功率 250mW
Ir - 反向电流 2μA
最大齐纳阻抗 60Ω
电压容差 ±5%
最大功率耗散 500mW
1.02mm(Max)
620μm(Max)
470μm(Max)
通用封装 DFN-1006-2
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PZU5.1BL,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PZU5.1BL,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA PZU5.1BL,315 PZU5.1BL,315数据手册

PZU5.1BL,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
