BZV55-C24,115

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: Nexperia 单路稳压二极管, 额定齐纳电压24V, 贴片安装, 最大功率耗散500 mW, MiniMELF封装
供应商型号: 30C-BZV55-C24,115 SOD-80C-2
供应商: 国内现货
标准整包数: 1

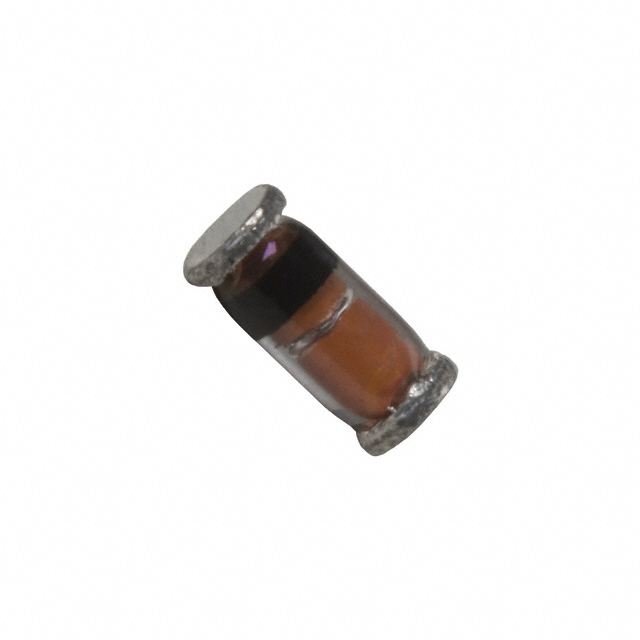

NEXPERIA 齐纳(稳压)二极管 BZV55-C24,115

BZV55-C24,115概述

    Nexperia BZV55 系列电压调节二极管

    1. 产品简介


    1.1 一般描述
    Nexperia BZV55 系列是小型密封玻璃 SOD80C 表面贴装设备(SMD)封装的低功耗电压调节二极管。二极管具有 E24 规范 ±2% (BZV55-B) 和约 ±5% (BZV55-C) 的容差范围。该系列包含 37 种型号,标称工作电压范围为 2.4 V 至 75 V。
    1.2 特点和优势
    - 非重复峰值反向功率消耗:≤ 40 W
    - 宽工作电压范围:标称值 2.4 V 至 75 V (E24 范围)
    - 总功率消耗:≤ 500 mW
    - 低差分电阻
    - 两种容差系列:±2% 和 ±5%
    - 小型密封玻璃 SMD 封装
    1.3 应用领域
    - 通用调节功能

    2. 技术参数


    2.1 快速参考数据
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF = 10 mA | - | - | 0.9 | V |
    | PZSM | 非重复峰值反向功率消耗 | - | - | 40 | W |
    | Rth(j-a) | 结到环境热阻 | 自由空气 | - | - | 380 | K/W |
    2.2 引脚信息
    | 引脚 | 描述 | 简化外形图 | 图形符号 |
    ||
    | 1 | 阴极 | [1] |
    | 2 | 阳极 | k a |

    3. 产品特点和优势


    Nexperia BZV55 系列电压调节二极管具有以下显著特点和优势:
    - 宽工作电压范围:从 2.4 V 到 75 V,适合多种应用需求。
    - 高可靠性:非重复峰值反向功率消耗高达 40 W,确保长时间稳定运行。
    - 小尺寸封装:采用 SOD80C 封装,非常适合空间有限的应用场合。
    - 低功耗:总功率消耗 ≤ 500 mW,适用于电池供电设备。

    4. 应用案例和使用建议


    4.1 应用案例
    Nexperia BZV55 系列电压调节二极管广泛应用于电源电路、传感器电路和保护电路中。例如,在一个简单的稳压电源设计中,BZV55 可以作为输出电压的稳定装置,确保输出电压稳定且可预测。
    4.2 使用建议
    - 温度系数调整:根据具体应用的温度范围,选择合适的型号以获得最佳温度稳定性。
    - 散热设计:在高功率应用中,注意适当的散热措施以避免过热。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准 SMD 封装的组件兼容,易于集成到现有电路中。
    - 支持和维护:Nexperia 提供全面的技术支持和售后服务,确保客户能够顺利进行产品选型和应用设计。

    6. 常见问题与解决方案


    6.1 问题 1:过载情况下功率消耗过大
    解决方案:确保应用电路的负载在额定范围内,避免超过非重复峰值反向功率消耗的最大值。
    6.2 问题 2:电压调节不稳定
    解决方案:检查输入电压是否稳定,如果输入电压波动较大,可以考虑增加输入滤波电容。

    7. 总结和推荐


    Nexperia BZV55 系列电压调节二极管是一款高性能、可靠的产品,适用于广泛的电子应用领域。其高可靠性、宽工作电压范围和小尺寸封装使其成为许多应用的理想选择。我们强烈推荐在需要高精度电压调节的应用中使用此产品。
    通过上述详细分析,可以看出 Nexperia BZV55 系列电压调节二极管不仅在技术上表现卓越,而且在实际应用中也表现出色,具有良好的市场竞争力。我们相信它会是您项目中不可或缺的一部分。

BZV55-C24,115参数

参数
最大齐纳阻抗 70Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 24V
配置 独立式
最大功率 500mW
Ir - 反向电流 50nA
长*宽*高 1.6mm(宽度)*1.6mm(高度)
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BZV55-C24,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZV55-C24,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZV55-C24,115 BZV55-C24,115数据手册
