PSMN2R0-30YLE,115

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 272W(Tc) 20V 2.15V@1mA 87nC@ 10 V 1个N沟道 30V 2mΩ@ 25A,10V 100A 5.217nF@15V LFPAK-56-5 贴片安装
供应商型号: UA-PSMN2R0-30YLE,115
供应商: 海外现货
标准整包数: 1500

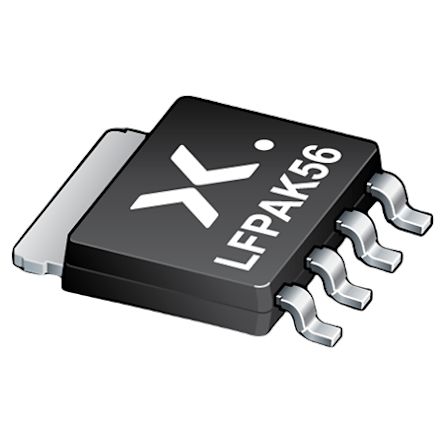

NEXPERIA 场效应管(MOSFET) PSMN2R0-30YLE,115

PSMN2R0-30YLE,115概述

    Nexperia PSMN2R0-30YLE 技术手册解析

    1. 产品简介


    Nexperia PSMN2R0-30YLE 是一款低压逻辑电平N沟道金属氧化物半导体场效应晶体管(MOSFET),封装形式为LFPAK,工作电压可达30V。该产品专为广泛的工业、通信和家庭设备设计,适用于多种苛刻的应用环境。

    2. 技术参数


    关键性能指标:
    - 电压等级: 30V
    - 通态电阻(Rdson): 在Vgs = 10V时为1.7mΩ,在Vgs = 4.5V时为3mΩ
    - 最大电流: 连续工作条件下可达100A,脉冲条件下可达1084A
    - 功耗: 最大功率消耗为272W
    - 工作温度范围: 存储温度-55°C到+175°C,工作温度范围-55°C到+175°C
    - 热阻: 热阻从结点到基座为0.45K/W到0.55K/W
    - 门极电荷: 总门极电荷为87nC
    - 雪崩能量: 非重复性雪崩能量高达370mJ

    3. 产品特点和优势


    独特功能:
    - 低导通电阻(Rdson): PSMN2R0-30YLE的导通电阻非常低,使得其在电流通过时的能耗显著降低。
    - 增强的正向偏置安全操作区域: 这项功能使得该MOSFET在高线性模式下的性能更加优越。
    - 出色的热性能: 极低的热阻确保了在高温环境下也能保持良好的运行状态。

    4. 应用案例和使用建议


    典型应用场景:
    - 电子保险丝: 用于设备的过载保护。
    - 热插拔: 允许设备在不关闭电源的情况下进行插入或拔出操作。
    - 负载开关: 在电力系统中实现电路的快速切换。
    - 软启动: 减轻启动瞬间的大电流冲击。
    使用建议:
    - 散热管理: 由于具有低热阻,需要适当的散热设计以避免过热导致的性能下降。
    - 驱动电路: 使用合适的驱动电路确保快速的开关速度,减少开关损耗。

    5. 兼容性和支持


    - 兼容性: PSMN2R0-30YLE 的封装符合JEDEC标准,可与其他标准兼容的模块和设备无缝集成。
    - 技术支持: Nexperia 提供详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题: 启动时出现过流现象。
    - 解决方案: 检查驱动电路并调整门极电阻,确保门极驱动信号稳定。

    - 问题: 设备过热。
    - 解决方案: 加强散热设计,考虑增加散热片或者风扇。

    7. 总结和推荐


    总结:
    PSMN2R0-30YLE 是一款高效能、高可靠性的低压逻辑电平MOSFET,特别适用于要求严格的应用场景。其低导通电阻和优异的热性能使其成为众多应用的理想选择。
    推荐:
    鉴于其出色的表现,强烈推荐在需要高性能MOSFET的项目中使用 PSMN2R0-30YLE。其广泛的应用范围和强大的技术支持使得它在多个行业中都有很高的市场竞争力。

PSMN2R0-30YLE,115参数

参数
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 30V
通道数量 1
最大功率耗散 272W(Tc)
栅极电荷 87nC@ 10 V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 2mΩ@ 25A,10V
Vgs(th)-栅源极阈值电压 2.15V@1mA
Ciss-不同 Vds 时的输入最大电容 5.217nF@15V
配置 独立式
Id-连续漏极电流 100A
5mm(Max)
4.1mm(Max)
1.1mm(Max)
通用封装 LFPAK-56-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMN2R0-30YLE,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMN2R0-30YLE,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMN2R0-30YLE,115 PSMN2R0-30YLE,115数据手册

PSMN2R0-30YLE,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.885 ¥ 7.4163
库存: 7500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 11124.45
