首页  >  产品百科  >  BC857W

BC857W

产品分类: 三极管(BJT)
厂牌: NEXPERIA

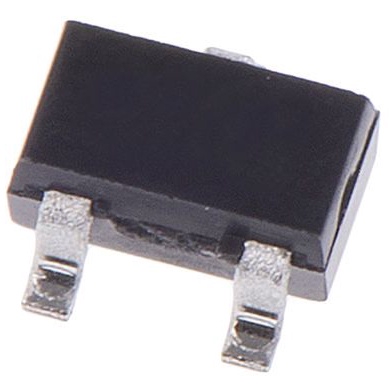

产品描述: Nexperia PNP晶体管, SOT-323 (SC-70)封装, 贴片安装, 最大直流集电极电流-100 mA, 最大集电极-发射电压-45 V
供应商型号: 1460891
供应商: 海外现货
标准整包数: 3000
NEXPERIA 三极管(BJT) BC857W

BC857W概述

    电子元器件产品技术手册

    产品简介


    PNP通用晶体管系列(包括BC856W、BC857W和BC858W)是Nexperia公司生产的一款适用于通用开关和放大功能的电子元件。这些晶体管广泛应用于消费类电子产品、工业设备以及计算设备等领域。其独特的SOT323塑料封装设计使其具有良好的可靠性和紧凑的尺寸,同时它们的NPN互补对为BC846W、BC847W和BC848W,进一步增强了应用灵活性。

    技术参数


    以下是这些晶体管的主要技术规格:
    | 参数 | 符号 | 条件 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    ||
    | 集电极-发射极电压 | VCEO | 开路基极 | – | –65 | –30 | V |
    | 集电极电流 | IC | 直流 | – | –100 | – | mA |
    | 峰值集电极电流 | ICM | – | – | – | 200 | mA |
    | 基极-发射极电压 | VEBO | 开路集电极 | – | – | –5 | V |
    | 功耗 | Ptot | Tamb ≤ 25°C | – | – | 200 | mW |
    | 存储温度范围 | Tstg | – | –65 | – | +150 | °C |
    | 结温范围 | Tj | – | – | – | +150 | °C |
    此外,热阻抗参数如下:
    - Rth j-a (热阻从结到环境):625 K/W。

    产品特点和优势


    BC856W至BC858W晶体管的核心特点包括:
    1. 低功耗:最大功耗仅为200mW,适合便携式及节能应用。
    2. 紧凑封装:采用SOT323封装,适合高密度电路板布局。
    3. 广泛温度适应性:能够在极端温度环境下稳定运行(–65°C 至 +150°C)。
    4. 高性能电流增益:典型值可达数百甚至上千,可满足大多数放大和开关需求。
    5. 与NPN型号互补:可以灵活搭配使用,增强电路设计的灵活性。

    应用案例和使用建议


    这些晶体管的应用场景主要包括:
    1. 消费类电子设备:如电视、音响设备中的信号放大。
    2. 工业控制:用于小型继电器驱动和信号转换。
    3. 通信设备:如调制解调器或电话机中的低频信号放大。
    使用建议:
    - 在设计高精度放大电路时,确保输入电压和电流匹配器件的技术规格,以避免过载。
    - 考虑散热设计,特别是在连续工作条件下,应选择适当的PCB布局和散热措施。

    兼容性和支持


    这些晶体管与Nexperia旗下的其他器件兼容性良好,尤其是与BC846W至BC848W系列的NPN对晶体管。Nexperia提供全面的技术支持和售后服务,用户可以通过其官网(http://www.nexperia.com)获取详细文档和支持联系信息。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:晶体管发热严重。
    解决方案:检查负载电流是否超出最大限值,并优化散热设计。
    2. 问题:工作不稳定。
    解决方案:确认供电电压和基极偏置是否正确设置,必要时参考数据手册中的典型应用电路。

    总结和推荐


    综上所述,BC856W至BC858W系列晶体管以其高性能、低功耗和广泛适用性,在消费类、工业和通信领域均表现出色。对于需要高效能且紧凑解决方案的设计者来说,这是一个非常值得推荐的产品。建议在使用前仔细阅读数据手册并进行电路仿真测试,以确保最佳性能表现。
    推荐等级:★★★★☆(4/5)。尽管产品具备多项优势,但需注意散热设计和操作条件限制。

BC857W参数

参数
晶体管类型 PNP
配置 -
VCEO-集电极-发射极最大电压 45V
最大集电极发射极饱和电压 300mV@ 0.5mA @ 10mA,600mV@ 5mA @ 100mA
最大功率耗散 200mW
VCBO-最大集电极基极电压 50V
集电极截止电流 -
VEBO-最大发射极基极电压 5V
集电极电流 100mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
2.2mm(Max)
1.35mm(Max)
1mm(Max)
安装方式 贴片安装
应用等级 汽车级

BC857W厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BC857W数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BC857W BC857W数据手册

BC857W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1421
15000+ ¥ 0.128
库存: 0
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 0
