BC56PA,115

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 500mV@ 50mA,500mA NPN 1.65W 5V 100nA 100V 80V 1A SOT-1061-3 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: AV-S-BC56PA,115
供应商: Avnet
标准整包数: 3000

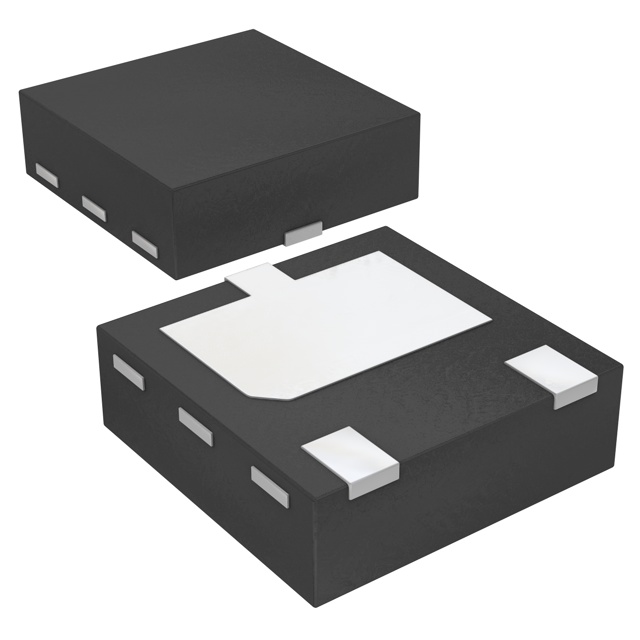

NEXPERIA 三极管(BJT) BC56PA,115

BC56PA,115概述

    电子元器件产品技术手册:NPN中功率晶体管

    产品简介


    NPN中功率晶体管系列采用表面贴装(Surface-Mounted Device,SMD)塑料封装形式。这些晶体管适用于多种应用场景,包括线性电压调节器、电源管理、低压开关、MOSFET驱动器、电池供电设备和放大器。

    技术参数


    以下是NPN中功率晶体管的主要技术规格:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCEO | 集电极-发射极电压(开基) | - | - | - | 80 | V |
    | IC | 集电极电流 | - | - | - | 1 | A |
    | ICM | 峰值集电极电流(单脉冲;tp ≤ 1 ms) | - | - | - | 2 | A |
    | hFE | 直流电流增益(VCE = 2 V;IC = 150 mA) | - | 63 | - | 250 | - |
    热阻参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | Rth(j-a) | 结到环境的热阻(自由空气中) | - | - | - | 192 | K/W |

    产品特点和优势


    - 高电流
    - 三种电流增益选择
    - 高功率耗散能力
    - 散热片外露,提供出色的热导率和电导率(SOT89, SOT1061)
    - 无引脚的小型SMD塑料封装,具有中等功率能力(SOT1061)
    - 符合AEC-Q101标准,适用于汽车应用

    应用案例和使用建议


    这些NPN中功率晶体管广泛应用于多种场合,例如:
    - 线性电压调节器
    - 电源管理
    - 低侧开关
    - MOSFET驱动器
    - 电池供电设备
    - 放大器
    为了确保最佳性能,安装时建议采用贴装面积较大的印刷电路板(PCB),以提高散热效率。此外,合理布局散热路径也是关键因素之一。

    兼容性和支持


    该系列晶体管与多种其他元器件兼容,并且得到制造商的全面支持,包括技术文档、培训资源和售后支持。如有需要,客户可以联系制造商获取更多帮助。

    常见问题与解决方案


    1. Q: 为什么晶体管在高负载下温度会升高?
    - A: 这是因为晶体管存在内部电阻,导致能量损耗发热。可以通过增大散热面积、改善热管理或选用更高功率等级的型号来降低温度。
    2. Q: 晶体管的最大工作温度是多少?
    - A: 晶体管的工作温度范围为-55°C至+150°C,最高允许温度为150°C。

    总结和推荐


    NPN中功率晶体管系列在高性能和可靠性方面表现出色,特别是在高电流、大功率应用中展现出强大的竞争力。对于需要高效散热和高电流能力的应用场景,这些晶体管无疑是理想的选择。鉴于其良好的性能表现和广泛的应用领域,我们强烈推荐使用此系列产品。

BC56PA,115参数

参数
最大功率耗散 1.65W
晶体管类型 NPN
VEBO-最大发射极基极电压 5V
集电极截止电流 100nA
最大集电极发射极饱和电压 500mV@ 50mA,500mA
集电极电流 1A
VCEO-集电极-发射极最大电压 80V
VCBO-最大集电极基极电压 100V
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 SOT-1061-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BC56PA,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BC56PA,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BC56PA,115 BC56PA,115数据手册

BC56PA,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
