PRMD10Z

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 100mV@ 250µA,5mA 1 NPN Pre-Biased,1 PNP 480mW 5V 100nA 50V 50V 100mA DFN-1412-6 贴片安装 1.4mm(长度)*1.2mm(宽度)
供应商型号: CY-PRMD10Z
供应商:
标准整包数: 1
NEXPERIA 三极管(BJT) PRMD10Z

PRMD10Z概述

    PRMD10: 50 V, 100 mA NPN/PNP Resistor-Equipped Double Transistors

    1. 产品简介

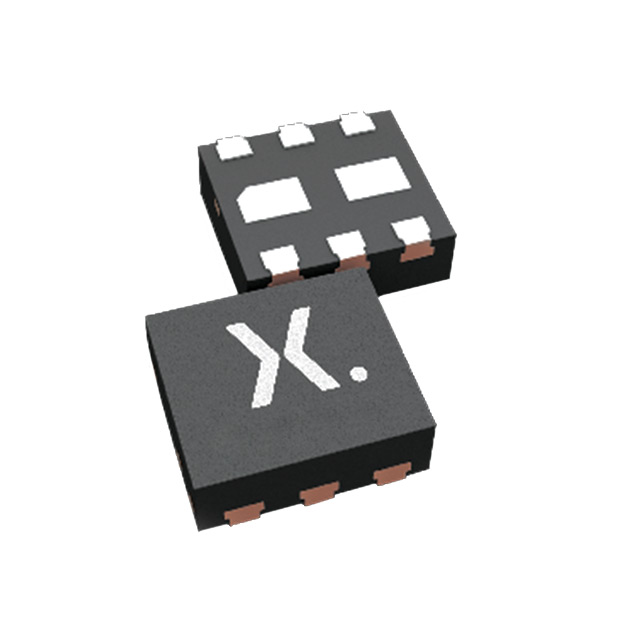

    PRMD10 是一种集成了电阻的双晶体管(RET),采用超小型DFN1412-6(SOT1268)无引脚表面贴装器件(SMD)塑料封装。它提供了一个NPN和一个PNP晶体管,适合数字应用和替代BC847/BC857系列。这款晶体管简化了电路设计,减少了组件数量,降低了生产成本。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VCEO | 集电极-发射极电压 | 开路基极 | - | - | 50 | V |
    | IO | 输出电流 - | - | 100 | mA |
    | hFE | 直流电流增益 | VCE = 5 V, IC = 10 mA, Tamb = 25°C | 100 | - | - | - |
    | R1 | 偏置电阻1 | [1] | 1.54 | 2.2 | 2.86 | kΩ |
    | R2/R1 | 偏置电阻比 | Tamb = 25°C | 17 | 21 | 26 | - |
    注:[1] 参见“测试信息”部分以获取电阻计算和测试条件。

    3. 产品特点和优势


    - 输出电流能力: 100 mA
    - 内置偏置电阻: 简化了电路设计,减少外部电阻需求
    - 小型化: 低至0.5毫米的封装高度
    - 可靠性: 符合AEC-Q101标准,适用于汽车应用

    4. 应用案例和使用建议


    PRMD10广泛应用于各种数字电路中,例如控制集成电路输入和开关负载。为了优化其性能,建议在使用时确保电路满足典型条件(如温度范围为-40°C到+150°C)。

    5. 兼容性和支持


    PRMD10的DFN1412-6(SOT1268)封装使其易于集成到多种现有设计中。此外,制造商提供了详细的文档和测试条件,便于进行进一步的工程设计和支持。

    6. 常见问题与解决方案


    - 问题: 高温下输出电流降低。
    - 解决方法: 确保散热良好,遵循推荐的热阻参数。

    - 问题: 基于电阻不准确。
    - 解决方法: 参考“测试信息”部分计算并校准偏置电阻。

    7. 总结和推荐


    PRMD10是一款高性能、低成本的晶体管解决方案,特别适用于需要高集成度和可靠性的应用。由于其多功能性和出色的性能,推荐在多种数字和模拟电路中使用。对于寻求优化设计和降低成本的工程师来说,这是一个理想的选择。

PRMD10Z参数

参数
VCEO-集电极-发射极最大电压 50V
最大集电极发射极饱和电压 100mV@ 250µA,5mA
最大功率耗散 480mW
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 100mV@ 250µA,5mA
集电极电流 100mA
VCBO-最大集电极基极电压 50V
晶体管类型 1 NPN Pre-Biased,1 PNP
配置
集电极截止电流 100nA
长*宽*高 1.4mm(长度)*1.2mm(宽度)
通用封装 DFN-1412-6
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PRMD10Z厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PRMD10Z数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PRMD10Z PRMD10Z数据手册

PRMD10Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
