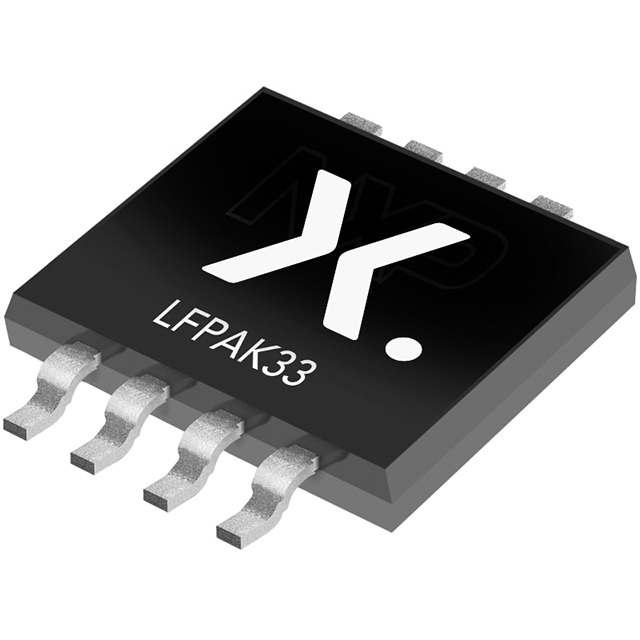

PSMN020-30MLCX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 33W(Tc) 20V 1.95V@1mA 9.5nC@ 10 V 1个N沟道 30V 18.1mΩ@ 5A,10V 31.8A 430pF@15V LFPAK-33 贴片安装
供应商型号: AV-S-PHSPSMN02030MLCX
供应商: Avnet
标准整包数: 1500
NEXPERIA 场效应管(MOSFET) PSMN020-30MLCX

PSMN020-30MLCX概述

    PSMN020-30MLC 技术手册综述

    1. 产品简介


    产品类型:
    PSMN020-30MLC 是一款 N 沟道逻辑电平增强型 MOSFET,具有 30 V 的漏源电压和 18.1 mΩ 的典型导通电阻。该产品采用 LFPAK33 封装,利用了 TrenchMOS 技术制造。
    主要功能:
    - 高效的 4.5 V 门驱动
    - 超低 QG、QGD 和 QOSS,适用于低负载和高负载下的系统效率
    - 优化的低寄生电感和电阻特性
    应用领域:
    - DC-to-DC 转换器
    - 负载开关
    - 同步降压调节器

    2. 技术参数


    快速参考数据:
    - 漏源电压 (VDS):最大 30 V
    - 漏极电流 (ID):最大 31.8 A(25 °C)
    - 总功耗 (Ptot):最大 33 W(25 °C)
    - 结温 (Tj):-55 °C 到 175 °C
    静态特性:
    - 导通电阻 (RDSon):VGS = 4.5 V 时,最大 27 mΩ;VGS = 10 V 时,最大 18.1 mΩ
    - 栅源阈值电压 (VGS(th)):最小 1.05 V,典型 1.62 V,最大 1.95 V
    动态特性:
    - 总栅极电荷 (QG(tot)):最大 4.6 nC(VGS = 4.5 V)
    - 门极电荷 (QGD):最大 1.7 nC(VGS = 4.5 V)

    3. 产品特点和优势


    特点:
    - 低寄生电感和电阻,适合高速开关应用
    - 优化的 4.5 V 门驱动
    - 极低的 QG、QGD 和 QOSS,确保系统在高低负载下都能高效运行
    优势:
    - 适用于多种工业、通信和家用设备
    - 高可靠性,能够在极端温度下正常工作

    4. 应用案例和使用建议


    应用场景:
    - 在 DC-to-DC 转换器中作为开关管
    - 在同步降压调节器中实现高效转换
    使用建议:
    - 确保散热设计合理,避免因过热导致的失效
    - 选择适当的门极驱动电压以达到最佳性能
    - 考虑到极低的导通电阻,可以减少功耗并提高系统效率

    5. 兼容性和支持


    兼容性:
    - 与其他标准逻辑电平 MOSFET 相比,具有较好的兼容性
    - 可以直接替换现有系统中的相似型号 MOSFET
    支持:
    - Nexperia 提供详细的技术支持和售后服务
    - 用户可以通过 Nexperia 官方网站获取更多技术支持文档和更新信息

    6. 常见问题与解决方案


    常见问题:
    1. 发热问题
    - 解决方案:优化散热设计,确保良好的热传导路径,使用合适的散热器或热管。
    2. 性能下降
    - 解决方案:检查是否使用了正确的门极驱动电压和电流,确保符合产品手册中的推荐条件。

    7. 总结和推荐


    综合评估:
    PSMN020-30MLC 是一款性能优越的 N 沟道 MOSFET,适用于多种高要求的应用场景。其低导通电阻、高可靠性以及对极端温度的适应性使其在市场上具备较强竞争力。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐在需要高效率和可靠性的场合使用此款 MOSFET。同时,在使用前务必详细了解其技术参数和适用条件,以充分发挥其优势。

PSMN020-30MLCX参数

参数
配置 独立式
FET类型 1个N沟道
Id-连续漏极电流 31.8A
最大功率耗散 33W(Tc)
Rds(On)-漏源导通电阻 18.1mΩ@ 5A,10V
栅极电荷 9.5nC@ 10 V
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 430pF@15V
Vgs(th)-栅源极阈值电压 1.95V@1mA
通道数量 1
通用封装 LFPAK-33
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMN020-30MLCX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
