BUK9K13-60RAX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA

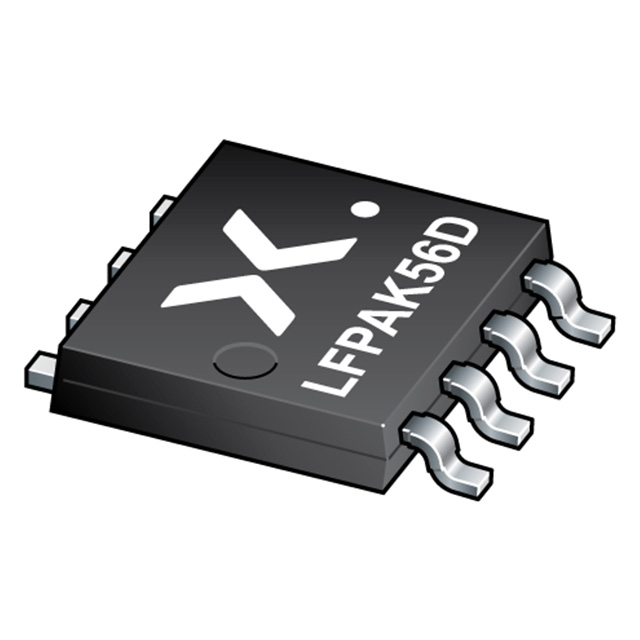

产品描述: Nexperia N沟道MOS管, Vds=60 V, 40 A, LFPAK56D封装, 表面贴装, 8引脚
供应商型号: 3617835
供应商: 海外现货
标准整包数: 1
NEXPERIA 场效应管(MOSFET) BUK9K13-60RAX

BUK9K13-60RAX概述

    BUK9K13-60RA 双通道 N 沟道逻辑级 MOSFET 技术手册

    1. 产品简介


    产品类型:
    BUK9K13-60RA 是一款双通道 N 沟道 MOSFET(金属氧化物半导体场效应晶体管),采用 LFPAK56D 封装,具备重复雪崩技术。
    主要功能:
    - 高效低阻抗(最低导通电阻为 12.5 mΩ)
    - 良好的热稳定性和可靠性
    - 重复雪崩额定值(最高结温上升限制为 30°C)
    应用领域:
    - 汽车系统(12V、24V 和 48V)
    - 发动机控制
    - 变速箱控制
    - 执行器和辅助负载

    2. 技术参数


    以下是根据技术手册提取的主要技术参数:
    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | 25°C ≤ Tj ≤ 175°C | - | - | 60 | V |
    | ID | 漏极电流 | VGS = 5V; Tmb = 25°C | - | - | 40 | A |
    | Ptot | 总功率耗散 | Tmb = 25°C | - | - | 64 | W |
    | RDSon | 导通电阻 | VGS = 5V; ID = 10A; Tj = 25°C | 6.1 | 10 | 12.5 | mΩ |
    | QGD | 栅极漏极电荷 | ID = 10A; VDS = 48V; VGS = 5V; Tj = 25°C | - | 7.9 | - | nC |

    3. 产品特点和优势


    产品特点:
    - 汽车级认证至 AEC-Q101,可在 175°C 温度下使用
    - 复杂电路板设计中具备高鲁棒性和可靠性
    - 双通道设计,适用于多种电路配置
    优势:
    - 在严苛的汽车环境下依然表现出色
    - 支持重复雪崩操作,提高了可靠性
    - 铜夹封装技术确保高制造性和可检验性

    4. 应用案例和使用建议


    应用案例:
    - 在现代汽车系统中用于电机控制和执行器驱动
    - 适合用于需要高可靠性的工业自动化设备中
    使用建议:
    - 在高温环境中使用时需考虑散热措施
    - 设计时应注意保持漏源电压(VDS)在安全范围内
    - 建议在电路设计中增加适当的旁路电容以减少噪声干扰

    5. 兼容性和支持


    兼容性:
    - 该产品具有良好的兼容性,易于集成到现有的电子系统中
    支持:
    - Nexperia 提供全面的技术支持和售后服务
    - 客户可以通过官方渠道获得详细的应用指南和技术文档

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:高温环境下的性能下降
    - 解决方案: 使用散热器或加厚 PCB 板以增强散热效果。

    - 问题:启动时出现瞬时电流冲击
    - 解决方案: 在电源线路中添加稳压器以保护 MOSFET 免受瞬时电流冲击的影响。

    7. 总结和推荐


    综合评估:
    - BUK9K13-60RA MOSFET 在耐热性和可靠性方面表现优异,特别适用于严苛环境下的汽车电子应用。
    - 具有较低的导通电阻,使得它成为高性能开关应用的理想选择。
    推荐使用:
    - 非常推荐在需要高可靠性和高性能的应用中使用,如汽车电子、工业自动化等领域。

BUK9K13-60RAX参数

参数
配置 -
最大功率耗散 64W
通道数量 -
Vgs(th)-栅源极阈值电压 2.1V@1mA
Vgs-栅源极电压 10V
Rds(On)-漏源导通电阻 11.2mΩ@ 10A,10V
栅极电荷 22.4nC@ 5V
Id-连续漏极电流 40A
FET类型 2个N沟道
Ciss-不同 Vds 时的输入最大电容 2.953nF@25V
Vds-漏源极击穿电压 60V
通用封装 LFPAK-56D
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BUK9K13-60RAX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK9K13-60RAX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK9K13-60RAX BUK9K13-60RAX数据手册

BUK9K13-60RAX封装设计

查看详情并下载
Symbol
Footprint
3D Model
