PMV160UP

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA

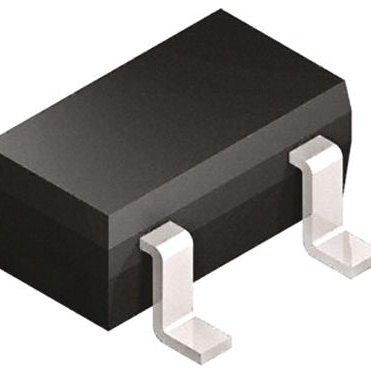

产品描述: Nexperia P沟道增强型MOS管, Vds=20 V, 1.2 A, SOT-23封装, 表面贴装, 3引脚
供应商型号: PMV160UP
供应商: 国内现货
标准整包数: 50

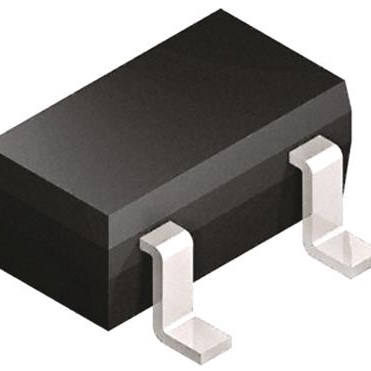

NEXPERIA 场效应管(MOSFET) PMV160UP

PMV160UP概述


    产品简介


    产品类型:
    PMV160UP是一款采用沟槽MOSFET技术制造的P沟道增强模式场效应晶体管(P-channel enhancement mode FET),封装形式为SOT23(TO-236AB)表面贴装式塑料封装。
    主要功能:
    作为开关电路的核心组件,PMV160UP具有高速开关能力,适用于高边负载开关、继电器驱动和高速线路驱动等应用。
    应用领域:
    - 继电器驱动
    - 高速线路驱动
    - 高边负载开关
    - 开关电路

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | Tj = 25°C | - | - | -20 | V |
    | VGS | 栅源电压 | -8 | - | 8 | V |
    | ID | 漏极电流 | VGS = -4.5V; Tamb 25°C | - | - | -1.2 | A |
    | RDSon| 漏源导通电阻 | VGS = -4.5V; ID = -1.2A; Tj = 25°C | - | 170 | 210 | mΩ |

    产品特点和优势


    产品优势:
    1. 快速开关能力: PMV160UP具备出色的开关性能,适合用于需要高频操作的应用场景。
    2. 高可靠性: 采用先进的沟槽MOSFET技术,确保在极端环境下仍能保持稳定运行。
    3. 低导通电阻: 在典型条件下,导通电阻仅为170毫欧至210毫欧,显著减少损耗,提高效率。
    4. 高耐压: 最高承受20V的漏源电压,保证设备在高压环境中安全可靠。

    应用案例和使用建议


    应用案例:
    - 继电器驱动: PMV160UP可用于驱动各类继电器,尤其适用于需要频繁切换的小型电机控制场合。
    - 高速线路驱动: 高速线路驱动需要快速响应的开关器件,PMV160UP凭借其优异的开关速度,成为理想选择。
    使用建议:
    1. 散热管理: 尽管PMV160UP具有较好的热稳定性,但在高负载下仍需注意散热,以避免温度过高影响使用寿命。
    2. 电路设计: 在设计电路时,应根据具体应用需求合理选择外围元件,确保整体系统性能最优。

    兼容性和支持


    兼容性:
    - PMV160UP可与其他标准SOT23封装的元件兼容,便于集成到现有设计中。
    支持和服务:
    - Nexperia提供详尽的技术文档和应用指南,以帮助用户正确使用该产品。
    - 客户还可以通过当地销售办事处获取进一步的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关延迟时间过长 | 检查栅极驱动电路,确保正确的VGS设置。 |
    | 导通电阻过大 | 确认工作条件(如温度)是否超出额定范围。 |

    总结和推荐



    总结

    :
    PMV160UP作为一款高性能P沟道MOSFET,在开关电源、高速线路驱动等领域表现出色。其快速的开关速度、可靠的高温稳定性及低导通电阻使其在诸多应用场景中都具备明显的优势。
    推荐:
    基于其优秀的性能表现和广泛的应用范围,强烈推荐PMV160UP作为高可靠性开关电路的理想选择。无论是初次设计还是改进现有系统,PMV160UP都是一个值得信赖的解决方案。

PMV160UP参数

参数
配置 -
通道数量 -
Vgs(th)-栅源极阈值电压 950mV
最大功率耗散 480mW
栅极电荷 3.3nC@ 4.5V
FET类型 1个P沟道
Vgs-栅源极电压 8V
Id-连续漏极电流 1.2A
Ciss-不同 Vds 时的输入最大电容 365pF@ 10V
Rds(On)-漏源导通电阻 210mΩ@ 4.5V
Vds-漏源极击穿电压 20V
长*宽*高 3mm(长度)*1mm(高度)
通用封装 SOT
安装方式 贴片安装

PMV160UP厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMV160UP数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PMV160UP PMV160UP数据手册

PMV160UP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.5147
750+ ¥ 1.47
1500+ ¥ 1.4252
3000+ ¥ 0.5817
15000+ ¥ 0.5694
库存: 1300
起订量: 350 增量: 0
交货地:
最小起订量为:50
合计: ¥ 75.73
