PDTC144WU

产品分类: 三极管(BJT)
厂牌: NEXPERIA

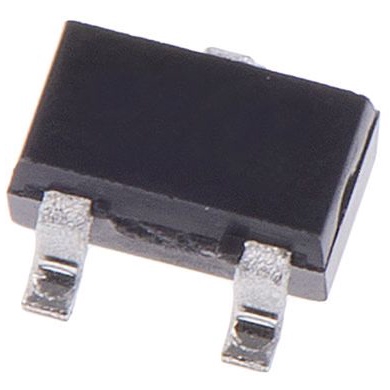

产品描述: Nexperia NPN数字晶体管, UMT封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: 5183194P
供应商: 海外现货
标准整包数: 50
NEXPERIA 三极管(BJT) PDTC144WU

PDTC144WU概述

    #

    产品简介


    PDTC144W系列 NPN电阻配置晶体管
    基本描述
    PDTC144W系列是一类具有内置偏置电阻的NPN晶体管,专为简化电路设计、减少组件数量及降低生产成本而设计。这些晶体管特别适用于通用开关和放大、逆变器和接口电路以及驱动电路等多种应用场景。
    主要功能
    - 内置偏置电阻
    - 简化电路设计
    - 减少组件数量
    - 降低生产成本(例如减少元件拾放的成本)
    应用领域
    - 通用开关和放大
    - 逆变器和接口电路
    - 驱动电路
    - 工业控制
    - 计算机和消费电子
    - 可穿戴设备

    技术参数


    电气特性
    - VCEO(集电极-发射极电压):-50 V
    - IO(输出电流):-100 mA
    - R1(偏置电阻1):47 kΩ
    - R2(偏置电阻2):22 kΩ
    - VCBO(集电极-基极电压):-50 V
    - VCEO(集电极-发射极电压):-50 V
    - VEBO(发射极-基极电压):-10 V
    - Vi(输入电压):正向-+40 V,反向10 V
    - ICM(峰值集电极电流):-100 mA
    - Ptot(总功率耗散):不同封装情况下有所不同,最大值分别为500 mW(SOT54),250 mW(SOT23/SOT346/SOT323/SOT490/SOT883),150 mW(SOT416)
    - Tstg(存储温度):-65 ℃ ~ +150 ℃
    - Tj(结温):-150 ℃
    - Tamb(操作环境温度):-65 ℃ ~ +150 ℃
    热特性
    - Rth(j-a)(热阻从结到环境):在自由空气中,典型值如下:
    - SOT54:250 K/W
    - SOT23/SOT346/SOT323/SOT490/SOT883:500 K/W
    - SOT416:833 K/W
    极限值
    - ICBO(集电极-基极截止电流):最大100 nA
    - ICEO(集电极-发射极截止电流):最大1 μA
    - VCEsat(集电极-发射极饱和电压):典型值150 mV
    - Vi(off)(输入关断电压):最小值1.7 V,典型值1.2 V
    - Vi(on)(输入导通电压):最小值4 V,典型值2.7 V
    - Cc(集电极电容):最大2.5 pF

    产品特点和优势


    独特功能
    - 简化电路设计:内置偏置电阻减少了外部电路的设计复杂度。
    - 减少组件数量:集成的电阻使得整体组件数得以减少。
    - 降低成本:减少的组件数量有助于降低生产和维护成本。
    - 提高可靠性:一体化设计降低了故障率。
    市场竞争力
    PDTC144W系列在设计上针对的是需要高可靠性、简化设计且具有成本效益的应用场合。由于其高性价比和卓越的性能,PDTC144W在工业控制、计算机和消费电子等市场上表现出强大的竞争优势。

    应用案例和使用建议


    实际应用
    - 工业控制:PDTC144W用于自动化生产线中的传感器信号放大。
    - 消费电子:用于家电设备如空调和冰箱的控制板中,以实现精确的温度调节。
    - 可穿戴设备:作为微小尺寸要求下的功率转换元件。
    使用建议
    - 选型建议:根据具体的应用环境选择合适的封装类型,如小型化的SOT323适用于便携式设备。
    - 布局建议:保持引脚之间的间距合理,避免过近引起短路风险。
    - 散热考虑:对于高功率应用,确保良好的散热措施,如采用散热片或增大铜箔面积。

    兼容性和支持


    兼容性
    - PDTC144W系列可与其他标准电子元器件配合使用,适用于多种标准接口电路。
    - 根据不同应用需求,可以选择不同的封装类型进行替换。
    支持服务
    - 客户可以通过官方网址或发送邮件至销售邮箱(salesaddresses@nexperia.com)获取技术支持和维护服务。

    常见问题与解决方案


    问题一:电路失效
    - 解决方案:检查输入电压是否在允许范围内,确认电源是否稳定。
    问题二:发热严重
    - 解决方案:确保散热良好,如有必要增加散热片或其他散热措施。
    问题三:性能下降
    - 解决方案:核查环境温度是否超出规定范围,适当调整电路参数以适应变化的环境条件。

    总结和推荐


    综合评估
    PDTC144W系列晶体管凭借其内置偏置电阻的设计,显著简化了电路设计并提升了系统的可靠性。具备广泛的电气特性支持以及较高的性价比,使其成为通用开关和放大电路的理想选择。同时,它还具有较强的环境适应能力,适合于多种严苛的应用场合。
    推荐使用
    鉴于上述优点,我们强烈推荐PDTC144W系列晶体管用于需要高可靠性和简化设计的各类电子系统中。无论是工业控制、消费电子还是可穿戴设备领域,这款产品都能提供出色的性能和经济效益。

PDTC144WU参数

参数
最大集电极发射极饱和电压 150mV
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 -
配置 独立式withbuilt-inresistor
晶体管类型 NPN
集电极截止电流 -
集电极电流 100mA
VEBO-最大发射极基极电压 10V
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 -
长*宽*高 2.2mm*1.35mm*1mm
安装方式 贴片安装
零件状态 在售

PDTC144WU厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PDTC144WU数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PDTC144WU PDTC144WU数据手册

PDTC144WU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ ¥ 1.2237
1500+ ¥ 1.1868
库存: 0
起订量: 750 增量: 0
交货地:
最小起订量为:750
合计: ¥ 0
